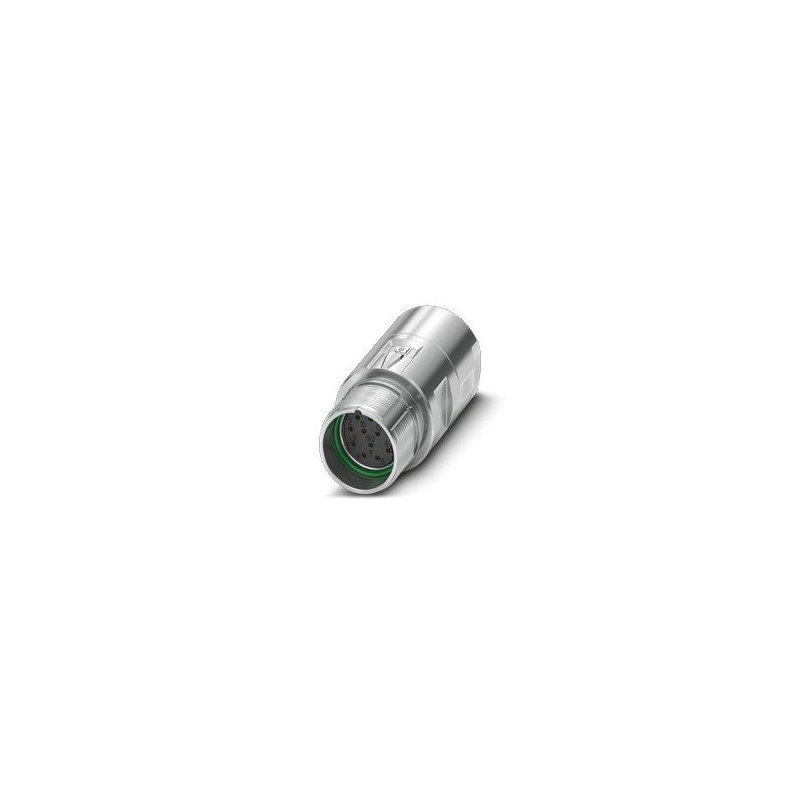

M23-12S1N1290DUS 1467148 PHOENIX CONTACT M23, Conector de acoplamiento, serie: M23 PRO, recto, apantallado: ..
M23-12S1N1290DUS
1467148
PHOENIX_CONTACT
M23, Conector de acoplamiento, serie: M23 PRO, recto, apantallado: sí, para bloqueo rápido ONECLICK y estándar, Nº de polos: 12, Sentido de giro: Estándar, tipo de conexión del contacto: Hembra, Conexión por soldadura, rango de diámetro de cable: 3 mm ... 15 mm, codificación: N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
M23, Conector de acoplamiento, serie: M23 PRO, recto, apantallado: sí, para sistema de bloqueo rápido estándar y ONECLICK, No. de pos.: 12, Sentido de rotación: Estándar, Tipo de conexión de contacto: Zócalo, Conexión de soldadura, Rango de diámetro del cable: 3 mm ... 15 mm, codificación: N, El artículo está libre de plomo de acuerdo con RoHS II sin exención 6c (Pb <0.1%)
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| General | Observe la curva de devaluación. |
| Nota de seguridad | |
| Nota de seguridad | ADVERTENCIA: Es posible que los conectores no se enchufen o desconecten bajo carga. Ignorar la advertencia o hacer un uso inadecuado puede dañar a las personas y/o a la propiedad. |
| • ADVERTENCIA: Ponga en marcha únicamente productos que funcionen correctamente. Los productos deben inspeccionarse regularmente para detectar daños. Retire los productos defectuosos de inmediato. Reemplace los productos dañados. Las reparaciones no son posibles. | |
| • ADVERTENCIA: Solo personal calificado en electricidad puede instalar y operar el producto. Deben observar las siguientes notas de seguridad. El personal calificado debe estar familiarizado con los conceptos básicos de la ingeniería eléctrica. Deben ser capaces de reconocer y prevenir el peligro. El símbolo correspondiente en el embalaje indica que solo el personal familiarizado con la ingeniería eléctrica puede instalar y operar el producto. | |
| • Los productos son adecuados para aplicaciones en ingeniería de plantas, controladores y dispositivos eléctricos. | |
| • Al utilizar los conectores en aplicaciones al aire libre, deben protegerse por separado contra las influencias ambientales. | |
| • Los productos ensamblados no pueden manipularse ni abrirse incorrectamente. | |
| • Utilice únicamente conectores de acoplamiento que estén especificados en los datos técnicos de las normas enumeradas (por ejemplo, los que se enumeran en los accesorios del producto en línea en phoenixcontact.com/products). | |
| • Cuando se utiliza el producto en relación directa con terceros fabricantes, el usuario es responsable. | |
| • Para voltajes de funcionamiento > 50 V CA, las carcasas de los conectores conductores deben estar conectadas a tierra | |
| • Asegúrese de que la conexión a tierra de protección o funcional se haya conectado correctamente. | |
| • VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 son aplicables cuando se combinan varios circuitos en un cable y/o conector | |
| • Utilice únicamente las herramientas recomendadas por Phoenix Contact | |
| • Para este producto, se deben observar las notas de instalación/documentos de diseño en línea en la página de descarga en phoenixcontact.com/products. | |
| • Opere el conector solo cuando esté completamente enchufado y enclavado. | |
| • Asegúrese de que, al colocar el cable, la carga de tracción en los conectores no supere el límite superior especificado en las normas. | |
| • Respete el radio de curvatura mínimo del cable. Coloque el cable sin retorcerlo. | |
| • El conector se calienta en funcionamiento normal. Dependiendo de las condiciones ambientales, la superficie del conector puede seguir calentándose. En este caso, el usuario es responsable de publicar advertencias (por ejemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conector circular (lado del cable) |
| Cuerpo aislante | |
| Codificación | N |
| Material aislante del cuerpo | PA 6.6 |
| Material de contacto | CuZn |
| Material de la superficie de contacto | Ni/Au |
| Ciclos de inserción/retirada | 100 |
| Método de conexión | Conexión de soldadura |
| Tipo de conmutación de contactos | Enchufe |
| aplicación | Señal |
| Número de posiciones | 12 |
| Sentido de giro | estándar |
| Perfil de conexión | 12 |
| Diámetro de contactoContactos de señal | 1 milímetro |
| Sección transversal de alambre LitzContactos de señalmin. | 0,08 mm² |
| Sección transversal de alambre LitzContactos de señalmáximo. | 1 mm² |
| Corriente nominal por contacto de señal | 8 A |
| nota | para la sección transversal de conexión máx. |
| Tensión nominal Contacto de señal | 150 V |
| Tensión de sobretensión nominal | 2,5 kV |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
| Altura de instalación | 2000 m |
| vivienda | |
| Material de vivienda | GD-Zn |
| Tipo de bloqueo | para sistema de bloqueo rápido estándar y ONECLICK |
| Conexión por tornillo Pg | ninguno |
| Grado de protección (enchufado) | IP66 / IP68 (2 m / 24 h) |
| Tipo de subproceso | M23 |
| Foca | |
| Diámetro del cable externo | 3 mm ... 15 mm (Junta universal) |
| Material de sellado | FKM |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (ver reducción de potencia) |
| altitud | 2000 m |
| Temperatura permanente | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
