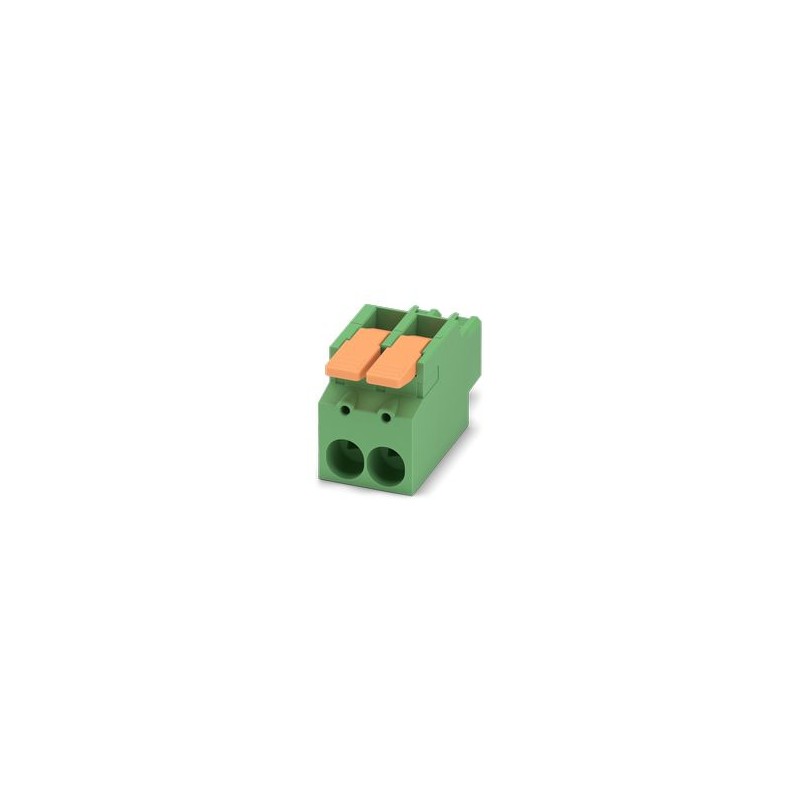

LPC 16 HC/ 2-ST-10,16 1716815 PHOENIX CONTACT Conector para placa de circuito impreso, sección nominal: 16 m..
LPC 16 HC/ 2-ST-10,16
1716815
PHOENIX_CONTACT
25
Conector para placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de filas: 1, número de polos: 2, familia de artículos: LPC 16 HC/..-ST, paso: 10,16 mm, tipo de conexión: Conexión push-in de palanca, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16 advanced, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Línea de productos | COMBICON Connectors XL |
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | LPC 16 HC/..-ST |
| Número de polos | 2 |
| Paso | 10,16 mm |
| Número de filas | 1 |
| Brida de sujeción | sin |
Propiedades eléctricas
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 1000 V |
| Grado de polución | 3 |
| Resistencia de contacto | 0,235 mΩ |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Datos de conexión
| Tecnología de conexión | |
| Sistema de conectores | COMBICON PC 16 advanced |
| Sección nominal | 16 mm² |
| Tipo de conexión del contacto | Hembra |
| Bloqueo | |
| Sistema de bloqueo | sin |
| Brida de sujeción | sin |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in de palanca |
| Dirección de conexión Conductor/placa de circuito impreso | 0 ° |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible | 0,75 mm² ... 16 mm² |
| Sección de conductor AWG | 18 ... 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,75 mm² ... 16 mm² |
| Calibre macho a x b / Diámetro | - / 5,4 mm |
| Longitud de pelado | 18 mm |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (10 - 16 µm Sn) |
| Superficie de metal área de contacto (capa superior) | Estaño (10 - 16 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Material aislante | PA GF |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 10,16 mm |
| Anchura [w] | 23,52 mm |
| Altura [h] | 32,2 mm |
| Longitud [l] | 56,3 mm |
Notas
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
Ensayos mecánicos
| Conexión de conductores | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Conexión y desconexión repetidas | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 16 mm² / rígido / > 100 N | |
| 16 mm² / flexible / > 100 N | |
| Fuerzas al enchufar y desenchufar | |
| Resultado | Prueba aprobada |
| Número de ciclos | 25 |
| Fuerza al enchufar por polo aprox. | 8 N |
| Fuerza al desenchufar por polo aprox. | 6 N |
| Resistencia de las rotulaciones | |
| Especificación del ensayo | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Polarización y codificación | |
| Especificación del ensayo | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Examen visual | |
| Especificación del ensayo | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba aprobada |
| Examen dimensional | |
| Especificación del ensayo | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Prueba de durabilidad | |
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de choque soportable a nivel del mar | 9,8 kV |
| Resistencia de contacto R1 | 0,235 mΩ |
| Resistencia de contacto R2 | 0,212 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ensayo climático | |
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Esfuerzo térmico | 105 °C/168 h |
| Tensión alterna soportable | 4,26 kV |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Ensayos eléctricos
| Prueba térmica | Grupo de prueba C | |
| Especificación del ensayo | DIN EN 60512-5-1:2003-01 |
| Número de polos probado | 6 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
| Ciclos de temperatura | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Líneas de fuga y distancias de aislamiento de aire | 1. Coordinación de aislamientos | |
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria nominal (III/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de línea de fuga (III/2) | 8 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 5,5 mm |
| Líneas de fuga y distancias de aislamiento de aire | 2. Coordinación de aislamientos | |
| Especificación del ensayo | IEC 60664-1:2020-05 |
| Grupo material aislante | I |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V AC/DC |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 12,5 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1500 V DC |
| Tensión transitoria nominal (III/2) | 10 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 11 mm |
| valor mínimo de línea de fuga (III/2) | 11 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1500 V DC |
| Tensión transitoria nominal (II/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 8 mm |
| valor mínimo de línea de fuga (II/2) | 8 mm |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
