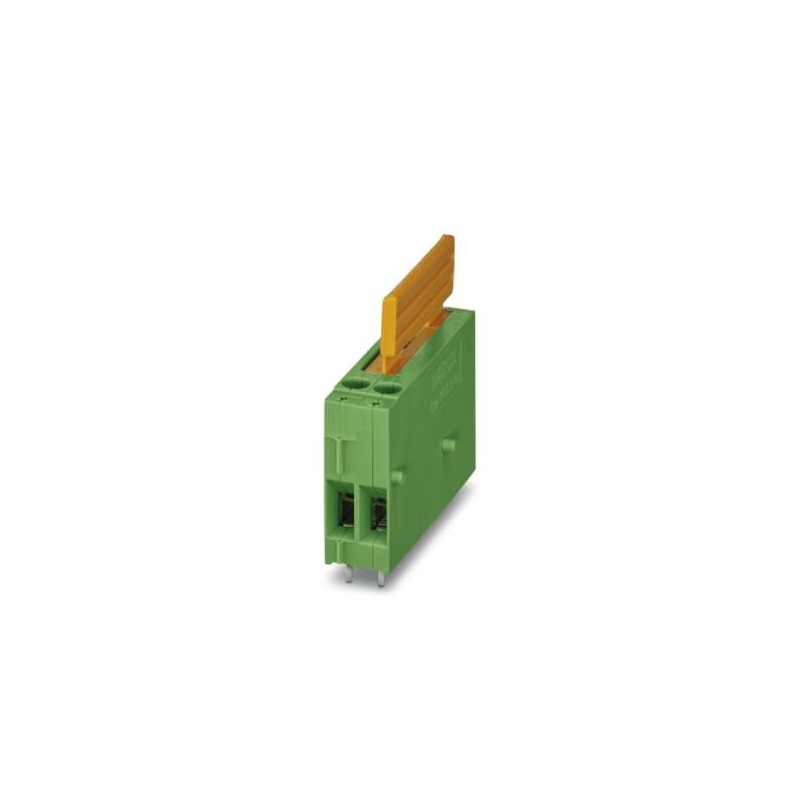

KDS 3-SILED 24 1780196 PHOENIX CONTACT Borne p. placa de circuito impreso, corriente nominal: 6,3 A, tensión..
KDS 3-SILED 24
1780196
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Printed circuit board terminal, nominal current: 6.3 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of potentials: 1, number of rows: 1, number of positions per row: 1, product range: KDS 3-SI, pitch: 10.16 mm, connection method: Screw connection with tension sleeve, screw head form: L Slotted, mounting: Wave soldering, conductor/PCB connection direction: 0 °, Pin layout: Linear double pinning, Solder pin [P]: 3.5 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard. The article can be aligned to create different nos. of positions! The current is determined by the fuse used. The voltage is determined by the LED used.
Borne para placa de circuito impreso, corriente nominal: 6,3 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², Número de potenciales: 1, Número de filas: 1, Número de polos por fila: 1, familia de artículos: KDS 3-SI, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines doble lineal, Longitud del pin[P]: 3,5 mm, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos! La corriente es determinada por el fusible empleado. La tensión es determinada por el LED empleado.
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1780196 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACAA - |
| EAN | 4017918040772 |
| Peso por unidad (sin incluir el embalaje) | 13,370 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 27 mm |
|---|---|
| Paso | 5,08 mm |
| Anchura [ w ] | 5,08 mm |
| Altura de construcción | 41 mm |
| Altura [ h ] | 40,5 mm |
| Longitud del pin [P] | 3,5 mm |
| Diámetro orificio | 1,4 mm |
Generalidades
| Familia de artículos | KDS 3-SI |
|---|---|
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 320 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6,3 A |
| Sección nominal | 2,5 mm² |
| Superficie pin de soldadura | |
| Calibre macho | A3 |
| Longitud a desaislar | 8 mm |
| Número de polos | 1 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Datos de conexión
| Sección de conductor AWG mín. | 24 |
|---|---|
| Sección de conductor AWG máx. | 12 |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
