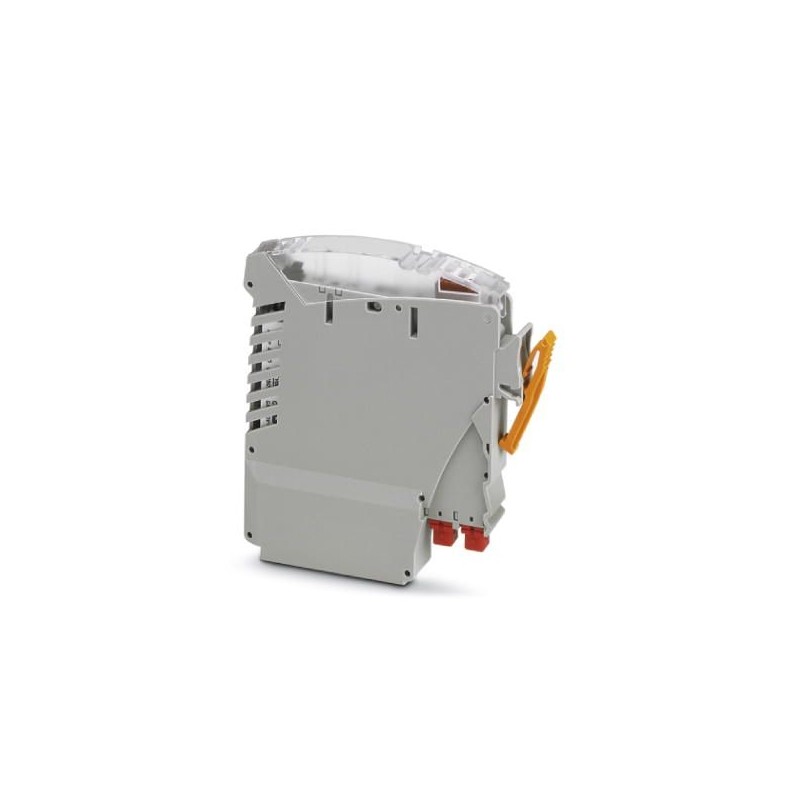

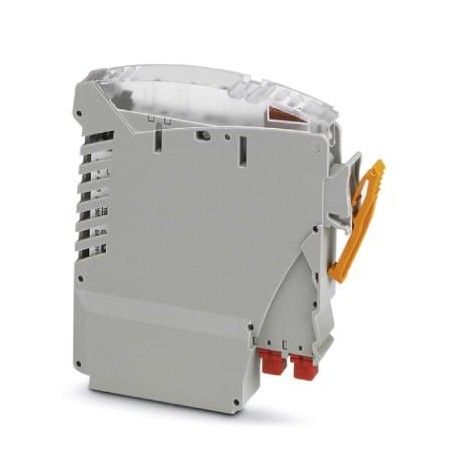

IOA REL 120V DO/BFI/3.0A/EX 2910154 PHOENIX CONTACT Módulo de relé para elementos de base Marshalling E/S VI..
IOA REL 120V DO/BFI/3.0A/EX
2910154
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Módulo de relé para elementos de base Marshalling E/S VIP. Para conmutar cargas de 120 V AC hasta máx. 3 A. Incluye fusible e indicación de fallo de fusible. Se puede usar contacto normalmente abierto o normalmente cerrado.
Relés > Relé de conmutación
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2910154 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK8222 - |
| Página del catálogo | Página 556 (C_5_2017) |
| EAN | 4055626447285 |
| Peso por unidad (sin incluir el embalaje) | 0,000 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | US (Estados Unidos) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica a UN | 13,5 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
| Diodo de rueda libre Diodo de rueda libre | |
| Indicación de la tensión de servicio | LED amarillo |
Lado de contactos
| Tipo de contacto | 1 contacto conmutado |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 120 V AC |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | Bajo demanda |
| Corriente constante límite | 3 A (Fusible limitado) |
| Potencia de ruptura (carga óhmica) máxima | 23 W (con 110 V DC) |
| 360 VA (con 120 V AC) |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Conector para VIP/...base... |
| Peso neto (SAP) | 0 g |
Normas y especificaciones
| Normas/especificaciones | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | ANSI/ISA 60079-0; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4293X; II 3G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 17.0078X; Ex nA nC IIC T4 Gc |
| UL, EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA EE.UU. / Canadá | Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx nA nC IIC T4 Gc Connection to Class I, II, III, Div. 2, Groups A, B, C, D, E, F, G Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Ex nA nC IIC T4 Gc Connection to Class I, II, and III, Zone 2, Groups A, B, C, D, E, F, G |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027141152eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.0135 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 10.3 mm |
| Altura (EF000040) | 64.2 mm |
| Profundidad (EF000049) | 72.9 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
