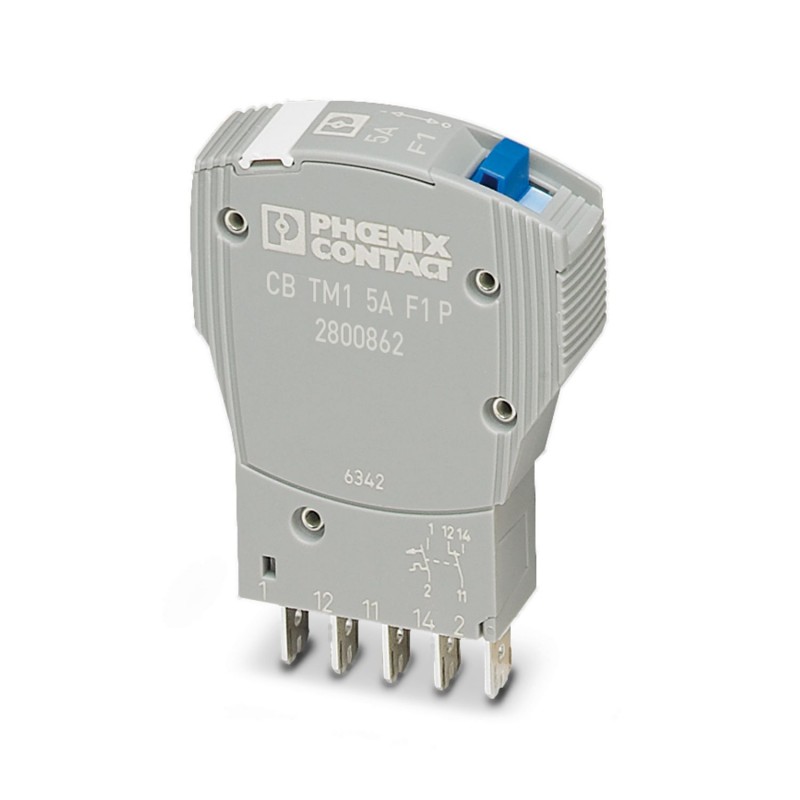

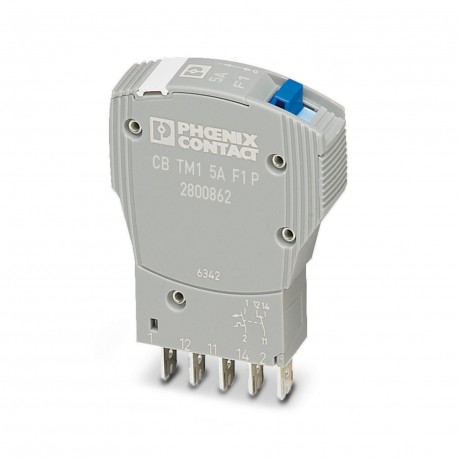

CB TM1 5A F1 P
2800862
PHOENIX_CONTACT
1
Interrup. protec. termomagnéticos, 1 polo, curva caract. activ. F1 (rápida), 1 contacto invertido, conector para elemento base.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2800862 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CLA124 - |
Página del catálogo | Página 330 (C_4_2017) |
EAN | 4046356690225 |
Peso por unidad (sin incluir el embalaje) | 41,700 g |
Número de tarifa arancelaria | 85362010 |
País de origen | DE (Alemania) |
Altura | 45 mm |
---|---|
Anchura | 12,3 mm |
Profundidad | 52 mm |
Altura del módulo completo | 90 mm |
Anchura del módulo completo | 12,3 mm |
Profundidad del módulo completo | 77,3 mm |
Temperatura ambiente (servicio) | -30 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Comprobación de humedad | 240 h, 95 % RH, 40 °C |
Choques (en servicio) | 15g (IEC 60068-2-27, prueba Ea) |
Vibración (en servicio) | 5g (IEC 60068-2-6, Test Fc) |
Índice de protección | IP30 (Rango de accionamiento) |
Indicaciones de montaje | Para una instalación en serie, la corriente nominal podrá conducirse solo al 80 % o tiene que sobredimensionarse de modo correspondiente. |
---|---|
Clase de combustibilidad según UL 94 | V0 |
Tipo de montaje | en elemento de base |
Color | gris |
Número de polos | 1 |
Grupo material aislante | II |
Grado de polución | 2 |
Construcción | Macho |
Tipo de fusible | Rápido |
---|---|
Tensión transitoria de dimensionamiento | 2,5 kV (aislamiento reforzado en zona de sujeción) |
Tensión de dimensionamiento | 50 V DC (IEC 60934) |
50 V DC (UL 1077) | |
50 V DC (UL 508 - con zócalo de enchufe) | |
Corriente asignada IN | 5 A (IEC 60934) |
Carga inductiva según UL 1077 | |
5 A DC (Carga poco inductiva según UL 1077) | |
5 A DC (Carga inductiva según UL 508, con zócalo de enchufe) | |
5 A DC (Carga poco inductiva según UL 508, con zócalo de enchufe) | |
Tensión asignada de aislamiento Ui | 277 V AC (UL 1077) |
250 V AC (IEC 60934) | |
Retardo para conexión | típ. 2 ms |
Potencia disipada | 1,5 W (en el servicio nominal por canal) |
Resistencia del equipo | 60 mΩ |
Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
Tipo de accionamiento | Modelo S |
Tipo de disparo | TM (termomagnético) |
Grado de disparo | Disparo libre (positivo) |
Capcidad de ruptura asignada en cortocircuito Icn | |
600 A (50 V DC) | |
Fusible previo necesario | 20 A (I > Icn) |
Capacidad de ruptura en cortocircuito Ik | 1000 A AC (277 V AC) |
1000 A DC (50 V DC) | |
Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
1500 V AC (Circuito principal a auxiliar) | |
1500 V AC (Circuito principal abierto) | |
1000 V AC (Circuito auxiliar abierto) | |
Caída de tensión | 0,31 V (para 1 x In) |
Periodicidades de cambio de estado máximas | 6000 (para 1 x In) |
Circuito de corriente auxiliar | 277 V AC / 0,5 A (inducc. mínima) |
277 V AC / 1 A (inducc. mín., 2000 periodicidad de cambio de estado máx.) | |
50 V DC / 1 A (inducc. mínima) | |
Contacto auxiliar tensión de servicio mínima | 10 V |
Contacto auxiliar tensión de servicio máxima | 240 V |
240 V | |
Contacto auxiliar corriente de servicio mínima | 10 mA |
Contacto auxiliar corriente de servicio máxima | 1 A |
Normas/disposiciones | EN 60934 |
---|---|
UL 1077 Reconocidos por UL/C-UL | |
UL 508 Incluidos en la lista UL/C-UL | |
CSA 22.2 No. 235-04 |
