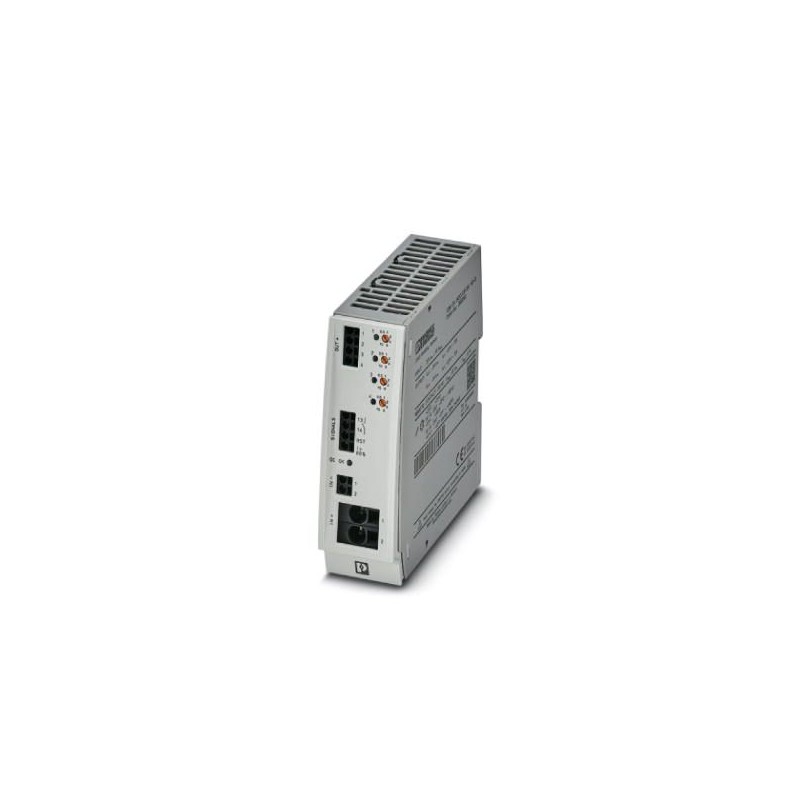

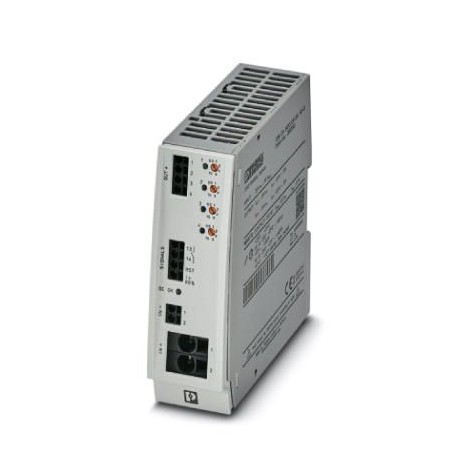

CBM E4 24DC/0.5-10A NO-R 2905743 PHOENIX CONTACT Interruptor de protección de dispositivos electrónico multi..
CBM E4 24DC/0.5-10A NO-R
2905743
PHOENIX_CONTACT
Interruptor de protección de dispositivos electrónico multicanal con limitación de corriente activa para proteger cuatro consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Con asistente para corriente nominal y bloqueo electrónico de las corrientes nominales ajustadas. Para la instalación en carriles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905743 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA151 - |
| Página del catálogo | Página 314 (C_4_2017) |
| EAN | 4046356992350 |
| Peso por unidad (sin incluir el embalaje) | 234,600 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (Arranque a -40 °C con ensayo de tipo) |
|---|---|
| -25 °C ... 65 °C (con UL 2367) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Comprobación de humedad | 240 h, 95 % RH, 40 °C |
| Altitud | ≤ 6000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 5 Hz ... 24,9 Hz (Amplitud ±1,6 mm; según IEC 60068-2-6, prueba Fc) |
| 24,9 Hz … 150 Hz (Aceleración 4g; según IEC 60068-2-6, prueba Fc con comprobación de la frecuencia de resonancia adicional según DNV GL) | |
| Índice de protección | IP20 |
Generalidades
| Clase de combustibilidad según UL 94 | V-0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | gris luminoso RAL 7035 |
| Número de polos | 4 |
| Clase de protección | III |
| Construcción | Módulo para montaje sobre carril, de una pieza |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión de dimensionamiento | 24 V DC |
| Corriente asignada IN | máx. 40 A DC |
| 0,5 / 1 / 2 / 4 / 6 / 10 A DC (ajustable por canal de salida) | |
| Tolerancia de medición I | típ. 40 % (0,5 A ... 1 A) |
| típ. 10 % (2 - 10 A) | |
| Resistencia de recirculación | máx. 35 V DC |
| Elemento Fail Safe | 15 A DC (por canal de salida) |
| Limitación de corriente activa | típ. 2,0 x IN(0,5 - 1 A) |
| típ. 1,5 x IN(2 - 10 A) | |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 42 mA |
| Potencia disipada | 1 W (sin carga) |
| 9 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 3,3 s |
| Tiempo de espera tras la desconexión de un canal | 10 s (en sobrecarga / cortocircuito) |
| Derating de temperatura | 40 A DC (a 70 °C (65 °C para UL 2367)) |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 30 V DC (Circuito de carga) |
| MTBF (IEC 61709, SN 29500) | 2001962 h (a 25 °C) |
| 1292135 h (a 40 °C) | |
| 653352 h (a 60 °C) | |
| Tiempo de desconexión circuito de carga | 0,02 s (> 1,3 x IN) |
| 30 s (1,1 ... 1,3 x IN) | |
| Desconexión de subtensión del circuito de carga | ≤ 17,8 V DC (activo) |
| ≥ 19 V DC (inactivo) | |
| Desconexión de sobretensión del circuito de carga | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| carga máx. capacitiva circuito de carga | 75000 µF (por canal con 24 V DC) |
| Tensión de salida salida de estado | 24 V DC |
| Corriente de salida salida de estado | máx. 20 mA (con I > 80 % en como mín. un canal) |
| Tensión de entrada entrada de reinicio | 7 V DC ... 30 V DC (Reinicio con flanco descendente) |
| Absorción de corriente entrada de reinicio | típ. 0,4 mA (con 24 V DC) |
Contacto de indicación remota
| Denominación Conexión | Circuito inalámbrico |
|---|---|
| Función de conmutación | Contacto abierto |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 1,5 mm² ... 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Tensión de servicio DC | 0 V DC ... 30 V DC |
| Corriente de servicio DC | 1 mA DC ... 100 mA DC |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
|---|---|
| Canal LED verde | encendido (Canal conectado) |
| parpadea (Canal conectado, modo de programación activo) | |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| Canal LED amarillo-verde | parpadea (Canal conectado, asistente de corriente nominal activo) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 10 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| Canal LED rojo-amarillo | parpadea (Canal conectado, modo de sobrecarga, utilización aprox. 110 ... 130 %, desconexión tras 30 s) |
| Canal LED rojo-verde | parpadea (Canal desconectado, modo de programación activo, ajuste de corriente tras desconexión por sobrecarga o cortocircuito) |
| DC OK LED apagado | apagado (Sin tensión de alimentación) |
| DC OK LED verde | encendido (Tensión de servicio en rango nominal de 18 ... 30 V) |
| DC OK LED amarillo | encendido (Subtensión activa, tensión ≤ 17,8 V, canales activos desconectados y LEDs de canal iluminados en rojo) |
| parpadea (Desconexión por subtensión inactiva, el equipo se encontraba en desconexión por subtensión) | |
| DC OK LED rojo | encendido (Desconexión por sobretensión activa, tensión ≥ 30,5 V, canales desconectados y LEDs de canal iluminados en rojo) |
| parpadea (Desconexión por sobretensión inactiva, el equipo se encontraba en desconexión por sobretensión) |
Datos de conexión
| Denominación Conexión | Circuito principal IN+ |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 4 |
| Sección de conductor flexible con puntera, con collar aislante | 0,75 mm² ... 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Denominación Conexión | Circuito principal IN- |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal OUT |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-11 | |
| EN 60068-2-78 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 41 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 121 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 40 A |
| Limitación de corriente activa x IN (EF011922) | 2 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 15 A |
| Tiempo de desconexión (EF011925) | 0.02 ms |
| Carga capacitiva máx. (EF011926) | 0.075 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
