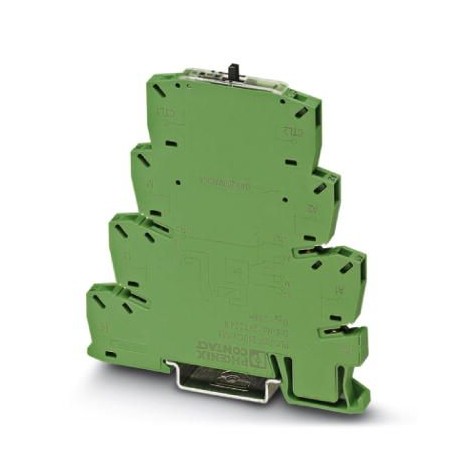

PLC-RSP- 24UC/ 1/S/H 2982249 PHOENIX CONTACT Interruptor
PLC-RSP- 24UC/ 1/S/H
2982249
PHOENIX_CONTACT
10
Interruptor
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2982249 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 350 (C-7-2013) |
| EAN | 4046356093965 |
| Número de tarifa arancelaria | 85364190 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V AC/DC |
|---|---|
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Corriente de entrada típica a UN | 11 mA |
| Tiempo de reacción típico | 6 ms |
| Tiempo típico de apertura | 15 ms |
| Circuito de protección | Puente rectificador Puente rectificador |
| Indicación de la tensión de servicio | LED amarillo |
| Disipación con condición nominal | 0,26 W |
Lado de contactos
| Tipo de contacto | 1 contacto NA con conmutador |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Corriente de conexión máxima | Bajo demanda |
| Corriente constante límite | 6 A |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (Para 250 V AC) |
Datos de conexión entrada
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 (Zócalo de relé) |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Peso neto (SAP) | 32,36 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371104eCl@ss 4.127371104eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 2982249 - PLC-RSP- 24UC/ 1/S/H | 197 Kbytes |
 |
| Catálogo completo 1: 2982249 - PLC-RSP- 24UC/ 1/S/H | 16 Mbytes |
|
