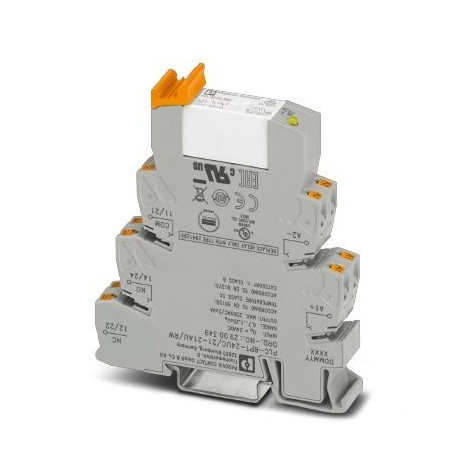

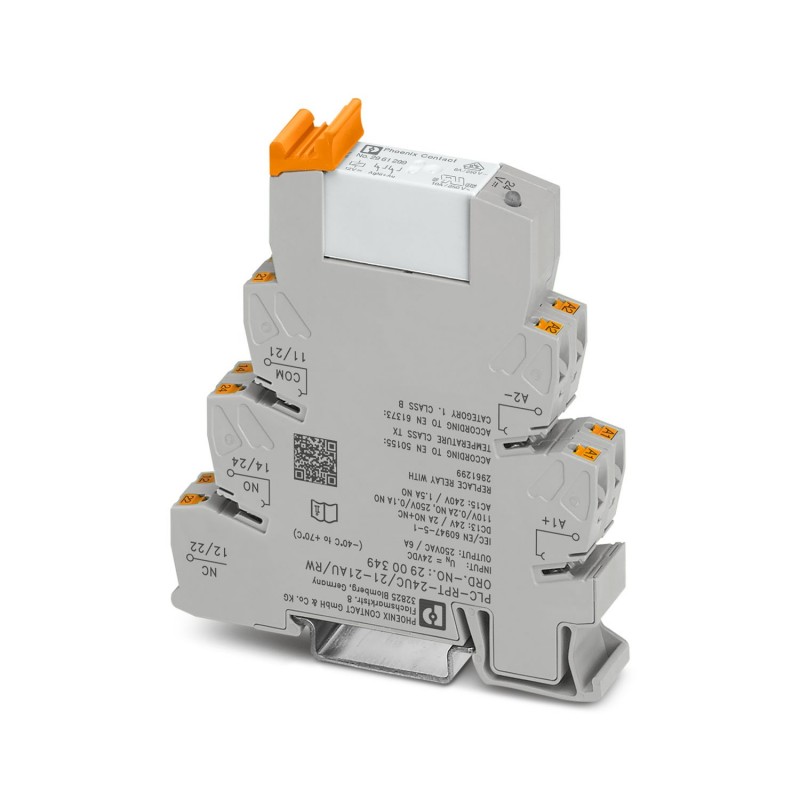

PLC-RPT- 24UC/21-21AU/RW 2900349 PHOENIX CONTACT PLC-INTERFACE para aplicaciones ferroviarias, compuesto de ..
PLC-RPT-24UC/21-21AU/RW
2900349
PHOENIX_CONTACT
PLC-INTERFACE para aplicaciones ferroviarias, compuesto de borne de base con conexión push-in y relé en miniatura enchufable con contacto de oro multicapa, rango: 0,7 x UN hasta 1,25 x UN, clase de temperatura TX: -40 °C hasta +70 °C, 2 contactos conmutados, tensión de entrada 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Aplicaciones ferroviarias |
| Lugar de montaje | Montado en la caja del vagón |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox. 3x 107operaciones |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 08.07.2024 |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 0,48 W |
| Tensión de prueba (Devanado/contacto) | 5 kVeff(50 Hz, 1 min., devanado/contacto) |
| Tensión de prueba (Conmutador/conmutador) | 2,5 kVeff(50 Hz, 1 min., conmutador/conmutador) |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Rango de tensión de entrada | 20,2 V DC ... 33,6 V DC |
| Margen de tensión de entrada referido a UN | 0,7 ... 1,25 |
| Tensión nominal (Relé electromecánico acoplado) | 12 V DC |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 20 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 11 ms |
| Circuito de protección | Puente rectificador |
| Prot. contra sobretensiones; Diodo de libre circulación | |
| Filtro RCZ | |
| Electrónica de amplia gama | |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 100 mV (10 mA) |
| Corriente constante límite | 50 mA |
| Corriente de conexión máxima | 50 mA |
| Corriente de conmutación mínima | 1 mA (24 V) |
| Potencia de ruptura (carga óhmica) máxima | 1,2 W (con 24 V DC) |
| Conmutar: con la capa de oro destruida | |
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos.) |
| Tensión mínima de activación | 5 V AC/DC |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 8 A |
| Corriente de conmutación mínima | 10 mA |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 100 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,2 A (Con 250 V, DC13) | |
| 2 A (Con 24 V, AC15) | |
| 2 A (con 120 V, AC15) | |
| 2 A (con 250 V, AC15) | |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Dimensiones
| Anchura | 14 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Relé) | RT III (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Clase de temperatura TX) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
Normas y especificaciones
| Normas/especificaciones | IEC 60947-5-1 |
| EN 50155 (VDE 0115 Parte 200) | |
| EN 61373 | |
| EN 50121 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 20.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Intensidad nominal (EF000001) | 0.02 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900349-PLC-RPT- 24UC/21-21AU/RW | 143 Kbytes |
|
