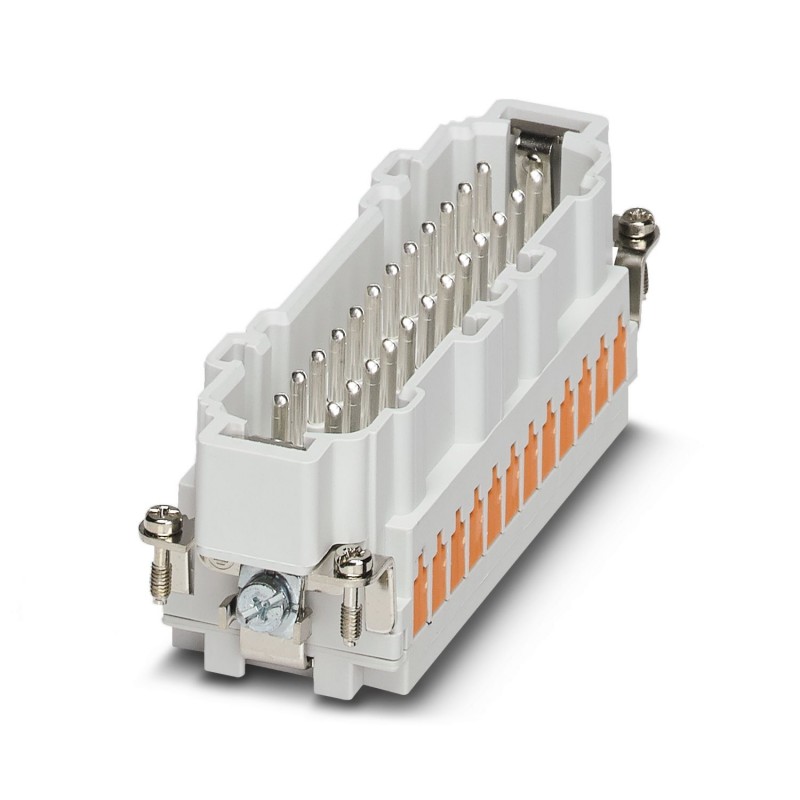

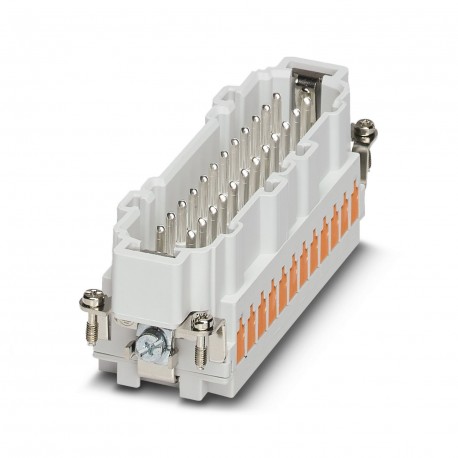

HC-B 24-ESTQ-2,5 1605640 PHOENIX CONTACT Inserto de contactos, número de polos: 24+PE, tamaño: B24, número d..
HC-B 24-ESTQ-2,5
1605640
PHOENIX_CONTACT
10
Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 1, Macho, Conexión QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-B |
| Construcción | B24 |
| B48 | |
| Número de polos | 24 |
| Cara de enchufe | 24+PE |
| Numeración de contacto | 1 - 24 |
| Número de conexiones por polo | 1 |
| Tipo de material del contacto | estampado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 35 mm |
| Longitud | 111 mm |
| Distancia entre taladros horizontal | 104 mm |
| Distancia entre taladros vertical | 27 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión QUICKON |
| Número de conexiones por polo | 1 |
| Conexión de conductores | |
| Sección de conexión | 0,34 mm² ... 2,5 mm² (Estructura de los hilos trenzados VDE 0295, clase 1-5/diámetro del hilo trenzado >= 0,2 mm) |
| Sección de conexión AWG | 22 ... 14 |
| Par de apriete | 0,8 Nm ... 1,2 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Tensión de dimensionamiento (III/3) | 500 V |
| 500 V | |
| Tensión transitoria de dimensionamiento | 6 kV |
| 6 kV | |
| Corriente asignada | 16 A |
| 16 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Material Aislamiento del conductor | PVC / PE |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas / especificaciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
| Comprobación | |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) | |
