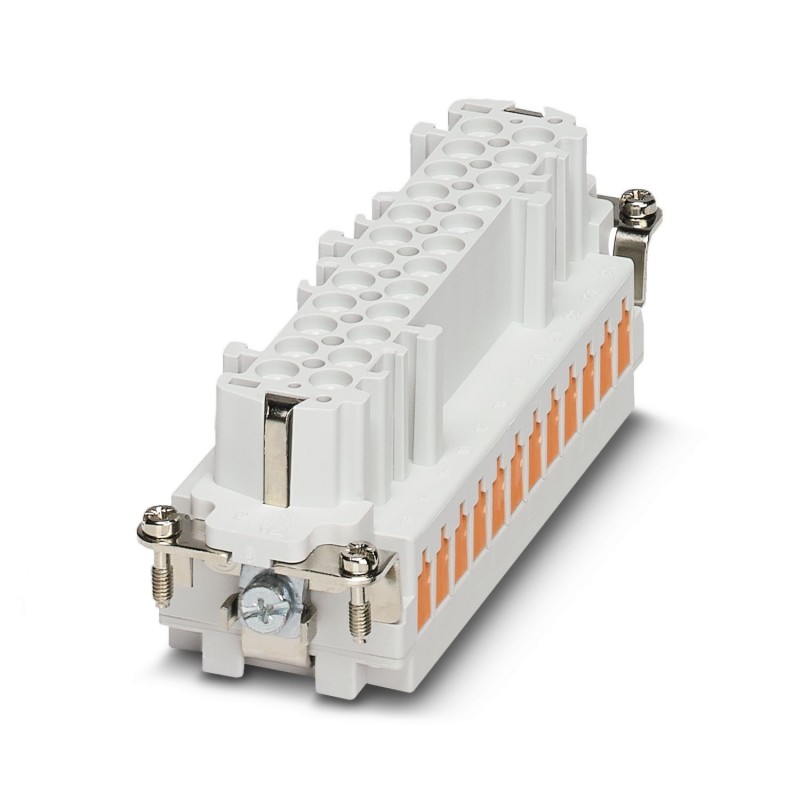

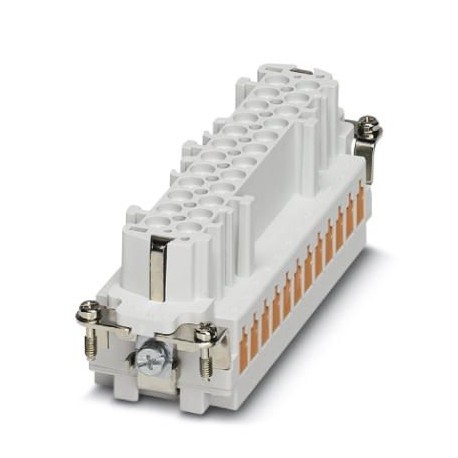

HC-B 24-EBUQ-2,5 1605585 PHOENIX CONTACT Inserto de contactos, número de polos: 24+PE, tamaño: B24, número d..
HC-B 24-EBUQ-2,5
1605585
PHOENIX_CONTACT
10
Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 1, Hembra, Conexión QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 mm²
Elemento de contacto, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 1, conector hembra, conexión QUICKON, 500V, 16A, 0,34mm2 ... 2,5 mm2
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1605585 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF7ABC - |
| Página del catálogo | Página 541 (C_2_2017) |
| EAN | 4017918940676 |
| Peso por unidad (sin incluir el embalaje) | 127,330 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE y carcasa HEAVYCON del modelo B24. Codificación mediante perfil codificador CP-HC (1686478). HC-B6.../ HC-B10... para 2 perfiles codificadores. HC-B16.../ HC-B24...para 4 perfiles codificadores. Los conectores enchufables deben accionarse sólo sin carga/tensión. |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Técnica de conexión | Conexión QUICKON |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 24+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B24 |
| Numeración de contacto | 1 - 24 |
| Sección de conexión | 0,34 mm² ... 2,5 mm² (Estructura de los hilos trenzados VDE 0295, clase 1-5/diámetro del hilo trenzado >= 0,2 mm) |
| Sección de conexión AWG | 22 ... 14 |
| Diámetro de conductor incl. aislamiento | 1 mm ... 3,5 mm |
| Ciclos de conexión para cables de igual sección | 10 |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Para carcasa del modelo B16 / B32. Los conectores deben accionarse sólo sin carga / tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|---|
| Temperatura ambiente (montaje) | -25 °C ... 50 °C |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Material Aislamiento de conductor | PVC / PE |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| 6 kV | |
| Corriente asignada | 16 A |
| 16 A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 24 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 24 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.34 mm² |
| Sección de conductor conectable (EF007343) | 0.34 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 37 mm |
| Profundidad (EF000049) | 111 mm |
