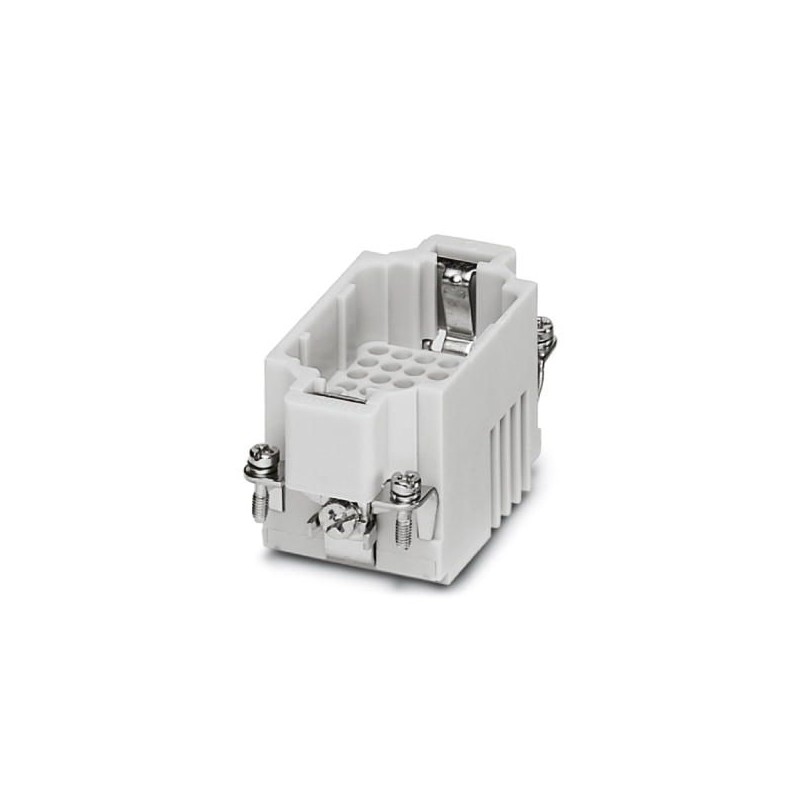

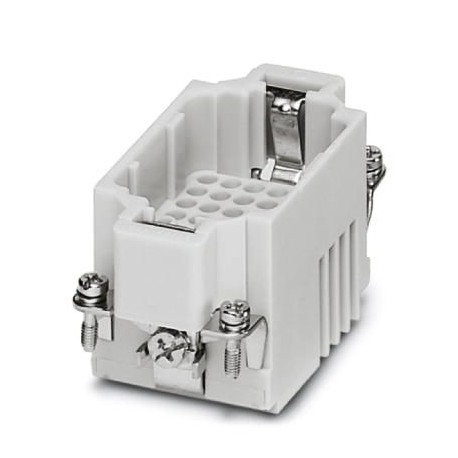

HC-K 8/24-ESTC 1636318 PHOENIX CONTACT Inserto de contactos
HC-K 8/24-ESTC
1636318
PHOENIX_CONTACT
Inserto de machos HEAVYCON, serie K 8/24, para 8 contactos de potencia y 24 contactos de mando, conexión engastada
Inserto de contactos, número de polos: 8+24+PE, tamaño: B10, contactos de potencia: 8, contactos de mando: 24, Macho, Conexión engastada, 230 V, 16 A, 0,5 mm² ... 4 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1636318 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABA - |
| Página del catálogo | Página 559 (C_2_2017) |
| EAN | 4046356011457 |
| Peso por unidad (sin incluir el embalaje) | 52,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | RO (Rumanía) |
Generalidades
| Observación | Para carcasa HC-B10, contactos de potencia: CK 2,5-ED, contactos de mando: CK 1,6-ED (contactos engastados no incluidos en el volumen de suministro) |
|---|---|
| Técnica de conexión | Conexión engastada (Contactos de potencia) |
| Conexión engastada (Contactos de señal) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 8+24+PE |
| Número de contactos de potencia | 8 |
| Número de contactos de mando | 24 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B10 |
| Numeración de contacto | 1 - 8 |
| Sección de conexión | 0,5 mm² ... 4 mm² (Contactos de potencia) |
| 0,14 mm² ... 2,5 mm² (Contactos de mando) | |
| Sección de conexión AWG | 20 ... 12 (Contactos de potencia) |
| 26 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 7,5 mm (Contactos de potencia) |
| 8 mm (Contactos de mando, con una sección de 0,14 mm² ... 1,5 mm²) | |
| 6 mm (Contactos de mando, con una sección de 2,5 mm²) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben enchufarse sólo sin carga/tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de Cu |
|---|---|
| Material superficie del contacto, contacto de potencia | Ag (alternativamente Au) |
| Material superficie del contacto, contacto de mando | Ag (alternativamente Au) |
| Material soporte de contactos | PA |
Datos eléctricos
| Tensión asignada Contactos de potencia | 230/400 V |
|---|---|
| Tensión de dimensionamiento (III/3) | 230 V (Contactos de potencia conductor-tierra) |
| 160 V | |
| 400 V (Contactos de potencia conductor-conductor) | |
| Tensión transitoria de dimensionamiento | 4 kV (Contactos de potencia) |
| 2,5 kV (Contactos de mando) | |
| Corriente asignada | 16 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
