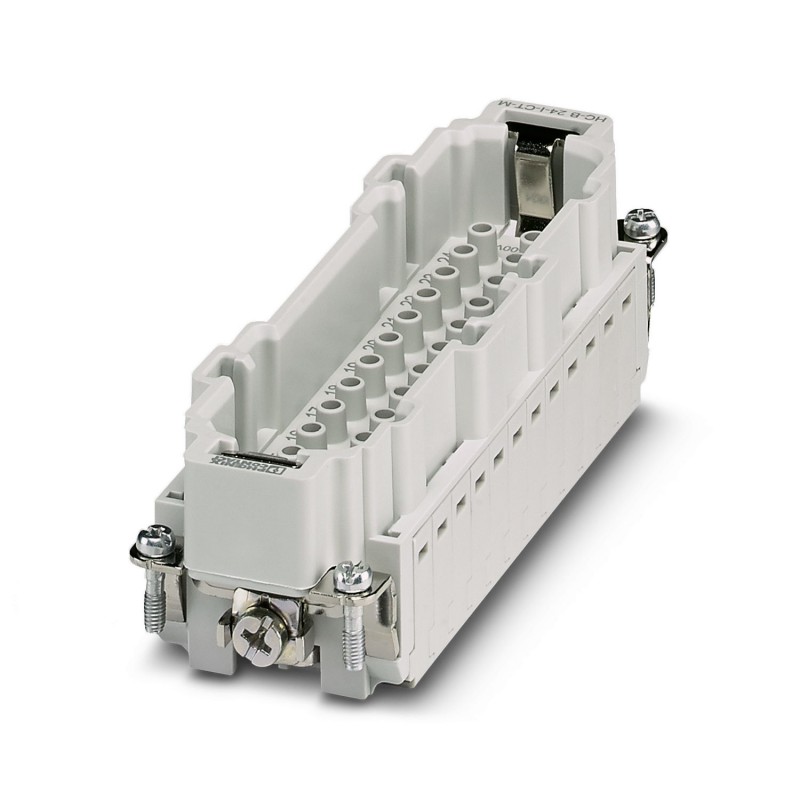

HC-B 24-I-CT-M 1648335 PHOENIX CONTACT Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de ..
HC-B 24-I-CT-M
1648335
PHOENIX_CONTACT
Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 1, Macho, Conexión crimpada, 500 V, 16 A, 0,5 mm² ... 4 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para carcasa HEAVYCON ADVANCE y HEAVYCON de la construcción B24, contactos engastados CK 2,5-ED (contactos engastados no incluidos en el volumen de suministro). |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Desmontaje de los contactos crimpados con un destornillador. La abertura para el destornillador está ubicada junto al orificio de introducción de conductores. |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-B |
| Aplicación | Potencia |
| Construcción | B24 |
| B48 | |
| Número de polos | 24 |
| Cara de enchufe | 24+PE |
| Numeración de contacto | 1 - 24 |
| Número de conexiones por polo | 1 |
| Tipo de material del contacto | mecanizado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 11 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 32 mm |
| Longitud | 111 mm |
| Distancia entre taladros horizontal | 104 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Número de conexiones por polo | 1 |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 4 mm² |
| Sección de conexión AWG | 20 ... 12 |
| Par de apriete | 0,8 Nm ... 1,2 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Longitud a desaislar del conductor individual | 7,5 mm |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
| SCCR | 5 kA (UL 2237) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Normas / especificaciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Comprobaciones | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Comprobación | |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 24 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 24 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 32 mm |
| Profundidad (EF000049) | 111 mm |
