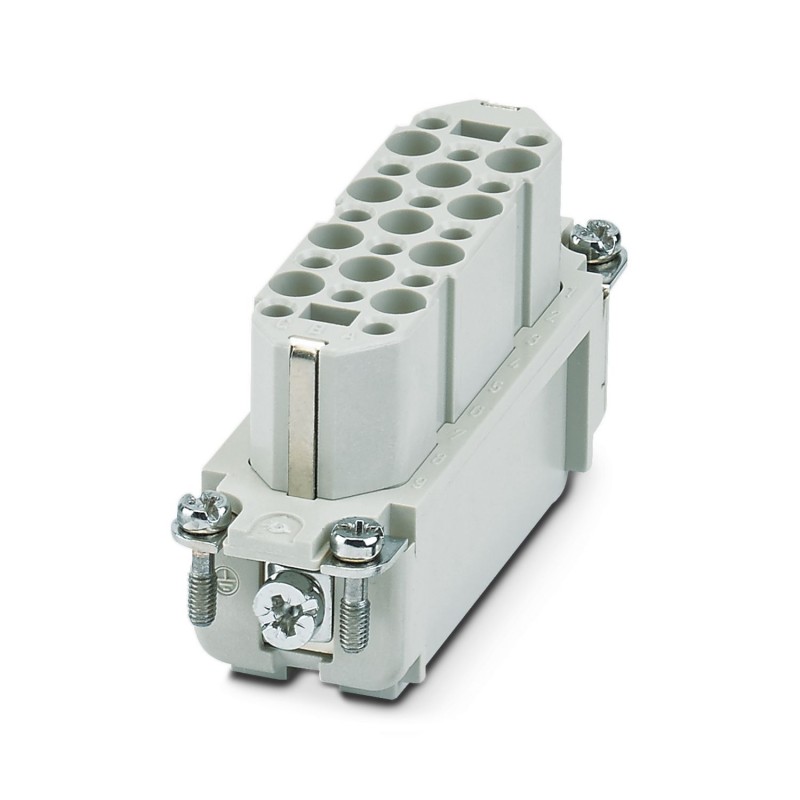

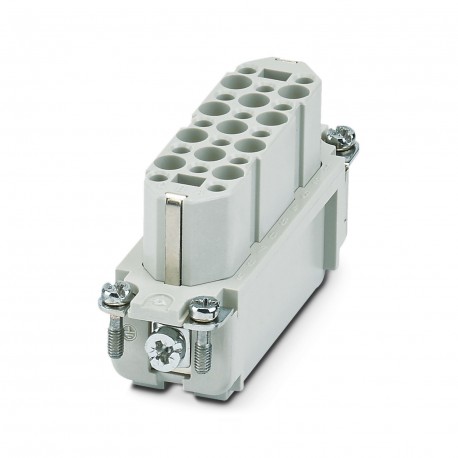

HC-D 25-EBUC-R 1679524 PHOENIX CONTACT Inserto de hembras HEAVYCON, serie D25, 25 polos, conexión engastada,..
HC-D 25-EBUC-R
1679524
PHOENIX_CONTACT
Inserto de hembras HEAVYCON, serie D25, 25 polos, conexión engastada, contactos estampados
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Para carcasa HEAVYCON, mod. D25/50, contactos engast. CK1,6-ER / CK1,6-BR (contactos engast. no incl. en vol. suministro) |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben enchufarse sólo sin carga/tensión. |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-D |
| Construcción | D25 |
| D50 | |
| Número de polos | 25 |
| Cara de enchufe | 25+PE |
| Tipo de material del contacto | estampado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 22,7 mm |
| Altura | 36 mm |
| Longitud | 73 mm |
| Distancia entre taladros horizontal | 66 mm |
| Distancia entre taladros vertical | 16 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 1,6 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,14 mm² ... 1,5 mm² |
| Sección de conexión AWG | 26 ... 16 |
| Longitud a desaislar del conductor individual | 3 mm +0,5 mm (0,14 mm² ... 0,5 mm²) |
| 3,5 mm +1 mm (0,5 mm² ... 1,5 mm²) | |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
| Tensión de prueba | 4 kV AC |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1679524-HC-D 25-EBUC-R | 126 Kbytes |
|
