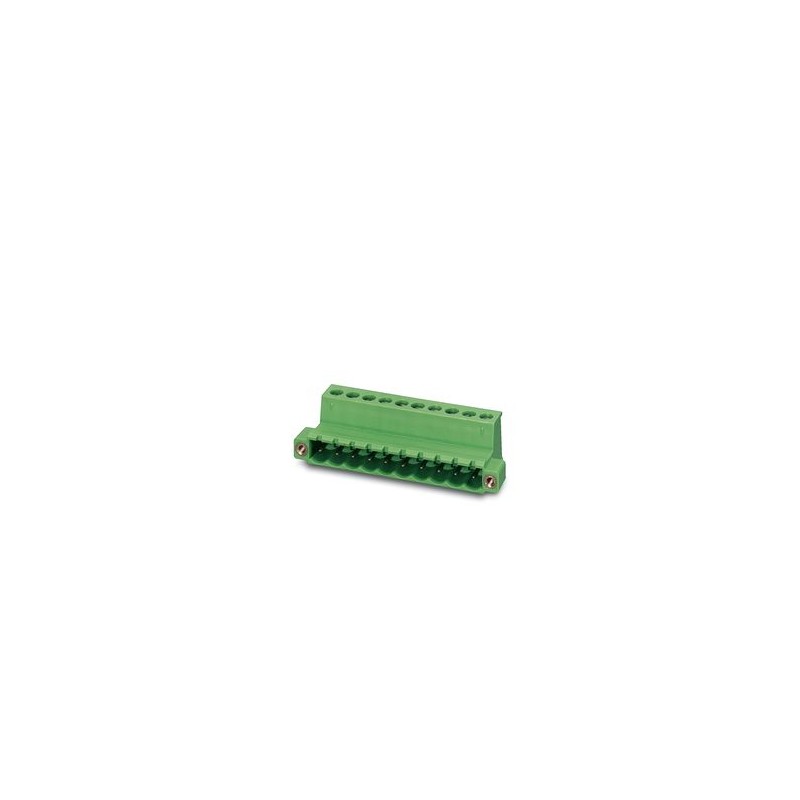

IC 2,5/ 6-STGF-5,08 BK 1575229 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 2,5 m..
IC 2,5/ 6-STGF-5,08 BK
1575229
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 6, familia de artículos: IC 2,5/..-STGF, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, sección nominal: 2,5 mm2, color: negro, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie de contacto: estaño, tipo de conexión de contacto: enchufe, número de filas: 1, número de polos: 6, serie de productos: IC 2,5/.. -STGF, paso: 5,08 mm, tipo de conexión: Conexión atornillada con jaula, forma de fijación atornillada: L Ranura longitudinal, dirección de conexión conductor/placa: 0 °, gancho de bloqueo: - sin gancho de bloqueo, sistema de tapón: COMBICON MSTB 2.5, bloqueo: Bloqueo por tornillo, tipo de fijación: Brida roscada, tipo de embalaje: embalado en caja de cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Línea de productos | Conectores COMBICON M |
| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | CI 2.5/.. -STGF (en inglés) |
| No. de postes | 6 |
| Paso | 5,08 milímetros |
| Número de filas | 1 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 320 V |
| Grado de contaminación | 3 |
| Resistividad de masa | 1,8 mΩ |
| Tensión de dimensionamiento (III/3) | 250 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 630 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tecnología de conexión | |
| tipo | Invertida |
| Sistema de conectores | COMBICON MSTB 2.5 |
| Sección nominal | 2,5 mm² |
| Tipo de conexión de contacto | Espina |
| Obstrucción | |
| Tipo de sujeción | Bloqueo de tornillo |
| Brida de fijación | Brida roscada |
| Apriete | 0,3 Nm |
| Conexión de conductores | |
| Enlace | Conexión atornillada con jaula |
| Dirección de conexión conductor/placa | 0 ° |
| Sección transversal del conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores de idéntica sección, rígidos | 0,2 mm² ... 1 mm² |
| 2 conductores de idéntica sección flexible | 0,2 mm² ... 1,5 mm² |
| 2 conductores de la misma sección flexible con casquillo sin collar de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 0,5 mm² ... 1,5 mm² |
| Medidor de amortiguación a x b / diámetro | 2,8 mm x 2,0 mm / 2,4 mm |
| Longitud de la sección a pelar | 7 milímetros |
| Apriete | 0,5 Nm ... 0,6 Nm |
| Indicaciones para casquillos sin collar de aislamiento | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Indicaciones para casquillos con collar de aislamiento | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Estañado galvánico |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (5 - 7 μm Sn) |
| Punto de conexión de la superficie metálica (capa intermedia) | Níquel (2 - 3 μm Ni) |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (5 - 7 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (2 - 3 μm Ni) |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Dibujo acotado |  |
| Paso | 5,08 milímetros |
| Anchura [w] | 40,6 milímetros |
| Altura [h] | 15 milímetros |
| Longitud [l] | 19,2 milímetros |
| Tipo de aparato de cabeza de tornillo | Ranura longitudinal (L) |
| Tipo de aparato de cabeza de tornillo | Ranura longitudinal (L) |
| Reborde | |
| Apriete | 0,3 Nm |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores conmutables sin alimentación (COC). Para el uso previsto, no deben enchufarse ni desconectarse cuando aún estén energizados o bajo carga. |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexible / > 50 N | |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 8 N |
| Fuerza de tracción por poste aprox. | 5 N |
| Prueba de par | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 4,8 kV |
| Resistividad de masa R1 | 1,8 mΩ |
| Resistividad de masa R2 | 1,7 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 22479:2022-08 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 105 °C/168 h |
| Voltaje fijo de CA | 2,21 kV |
| Shock | |
| Especificación de la prueba | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 20 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 3 milímetros |
| Tensión nominal de aislamiento (II/2) | 630 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3,2 milímetros |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Otros |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
