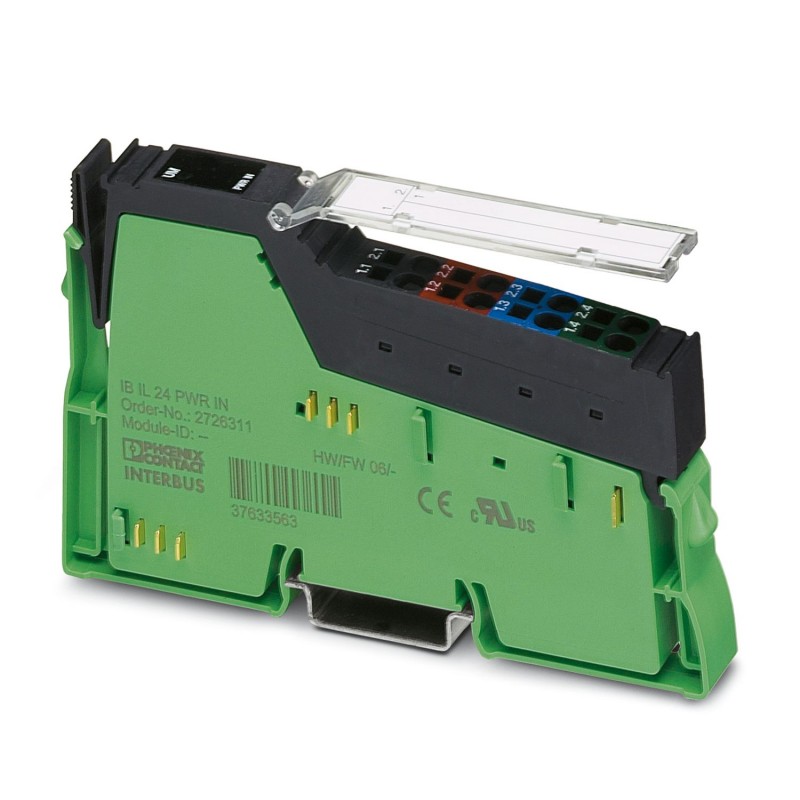

IB IL 24 PWR IN/F-D-PAC 2861894 PHOENIX CONTACT Borne de alimentación Inline, completo con accesorios (conec..
IB IL 24 PWR IN/F-D-PAC
2861894
PHOENIX_CONTACT
Borne de alimentación Inline, completo con accesorios (conector y superficie de rotulación), 24 V DC, con fusible (tensión principal) y diagnóstico
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Esquema de dimensiones |  |
| Anchura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Tensión de alimentación | |
| Tipo de conexión | Conector de alimentación Inline de 8 polos |
| Módulo | |
| Código de ID (dec.) | 190 |
| Código de ID (hex.) | BE |
| Código de longitud (hex.) | C2 |
| Código de longitud (dec.) | 194 |
| Canal de datos de proceso | 2 Bit |
| Área de direcciones de entrada | 2 Bit |
| Espacio de direcciones de salida | 0 Byte |
| Longitud de registro | 2 Bit |
| Demanda de datos de parámetros | 1 Byte |
| Necesidad de datos de configuración | 4 Byte |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Inline | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Trayecto de comprobación | Alimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. |
| Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) 500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Circuito de protección | Protección contra inversión de polaridad, protección contra sobretensiones |
| Alimentación | |
| Tensión de lógica UL | 7,5 V DC |
| Margen de tensión de periféricos | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Ondulación residual | ±5 % |
| Absorción de corriente máxima | 4 A |
| Absorción de corriente típica | 30 mA |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 25 mA |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V ... 30 V (incl. todas las tolerancias, incl. ondulación) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % |
| Tipo de montaje | Montaje sobre carril DIN |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
