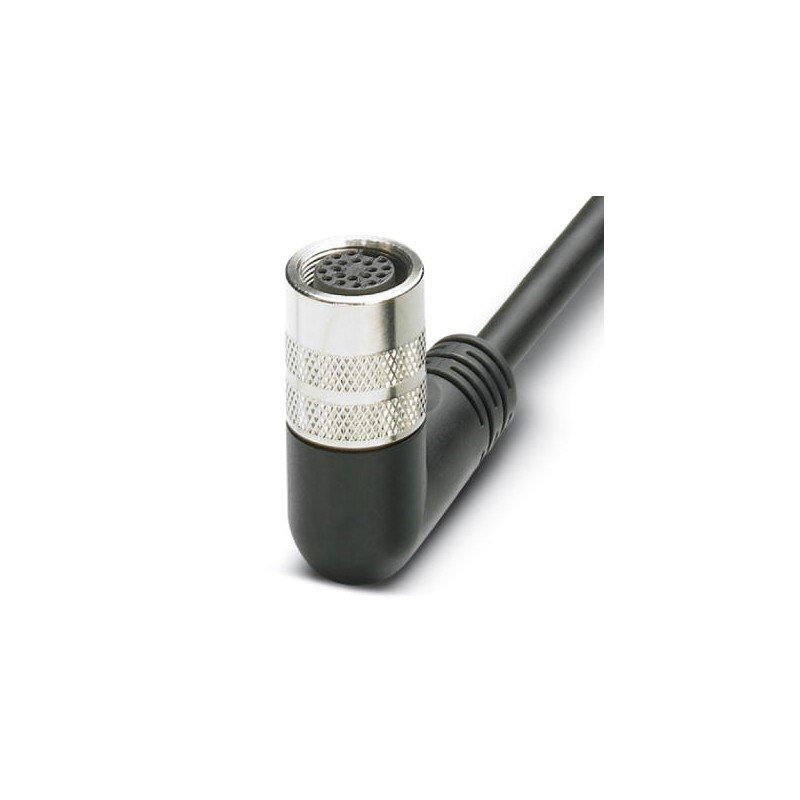

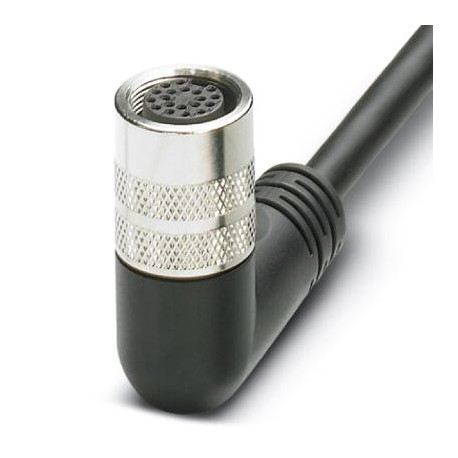

SAC-12P-10,0-PUR/M16FR 1693733 PHOENIX CONTACT Cable principal, aplicación: Caja de sensores/actuadores, núm..
SAC-12P-10,0-PUR/M16FR
1693733
PHOENIX_CONTACT
Cable principal, aplicación: Caja de sensores/actuadores, número de puestos enchufables: 8, número de polos: 12, ocupación de los puestos enchufables: simple, indicación de estado: no; conexión de cable principal: Conexión enchufable M16, PUR/PVC, longitud del cable: 10 m, apantallamiento: no, se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Cable principal, aplicación: caja de sensores/actuadores, tipo de conexión: Hembra M8, número de puestos enchufables: 8, número de polos: 12, ocupación de los puestos enchufables: simple, indicación de estado: No; conexión de cable principal: Conexión enchufable M16, PUR/PVC, longitud del cable: 10 m, apantallamiento: no
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1693733 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRDAB - |
| Página del catálogo | Página 313 (C_2_2017) |
| EAN | 4017918189075 |
| Peso por unidad (sin incluir el embalaje) | 1.086,700 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión de dimensionamiento | 125 V AC |
|---|---|
| 150 V DC | |
| Número de polos | 12 |
| Número de puestos enchufables | 8 |
Condiciones ambientales
| Índice de protección | IP67 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| -40 °C ... 90 °C (Para disposición fija) | |
| -5 °C ... 80 °C (Para disposición móvil) |
Datos del cable principal
| Tipo de conexión | Conexión enchufable M16 |
|---|---|
| Longitud de cable | 10 m |
| Tipo de cable | Cable principal apto para cadenas de arrastre |
| Sección cable de señales | 8x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 42x 0,10 mm |
| Sección alimentación de tensión | 2x 0,75 mm² |
| Alimentación de tensión AWG | 18 |
| Construcción del conductor alimentación de tensión | 96x 0,10 mm |
| Diámetro exterior | 8,7 mm |
| Ciclos de flexión máx. | 1500000 |
| Radio de flexión | 100 mm |
| Trayecto de avance | 2 m |
| Velocidad de avance | 2 m/s |
Aislamiento
| Material carcasa | PUR |
|---|---|
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | dorado |
| Material Soporte de contactos Lado del cable principal | TPU |
| Material Casquillo roscado | Aleación de Cu |
| Material Superficie de casquillo roscado | Niquelado |
| Material de la junta | NBR |
Ocupación de las conexiones
| Puesto enchufable/polo = pin = color del conductor | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 1-8 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 12 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Hembra (bus) |
| Disposición de la entrada de cable, lado de campo (EF005928) | En ángulo |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Otros |
| Longitud de cable (EF000536) | 10 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Tipo de cable (EF000081) | Multiconductor |
| Irradiado (EF004115) | No |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP67 |
