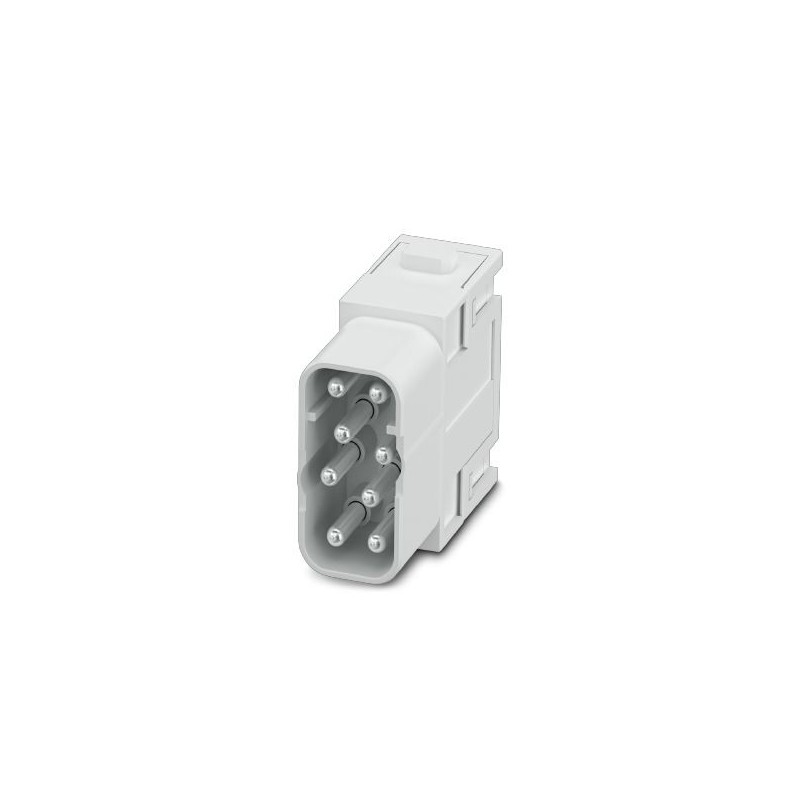

HC-M-08-PT-M 1424227 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 8, contactos de poten..
HC-M-08-PT-M
1424227
PHOENIX_CONTACT
Módulo de insertos de contactos, número de polos: 8, contactos de potencia: 8, contactos de mando: 0, Macho, Conexión push-in, 400 V, 16 A, 0,5 mm² ... 2,5 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1424227 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACE - |
| Página del catálogo | Página 577 (C_2_2019) |
| EAN | 4055626369587 |
| Peso por unidad (sin incluir el embalaje) | 21,000 g |
| Número de tarifa arancelaria | 85366990 |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 400 V |
|---|---|
| Corriente asignada | 16 A (Contactos de potencia) |
| Tensión transitoria de dimensionamiento | 6 kV |
| Cara de enchufe | 8 |
Datos mecánicos
| Sección de conexión | 0,5 mm² ... 2,5 mm² (con puntera) |
|---|---|
| Sección de conexión AWG | 20 ... 14 (con puntera) |
| Longitud a desaislar del conductor individual | 10 mm |
| Diámetro de contacto | 2,5 mm |
| Ciclos de enchufe | ≥ 500 |
Generalidades
| Observación | Para cajas HEAVYCON de la construcción B6 a B48, marco para soporte de módulos HC-M-B...MF-... necesario. |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Serie | HC-M-08 |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión push-in |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 10.0.1 | 27440217 |
|---|---|
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440207 |
| eCl@ss 9.0 | 27440217 |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 8 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 8 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidad (EF000049) | 38.85 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
