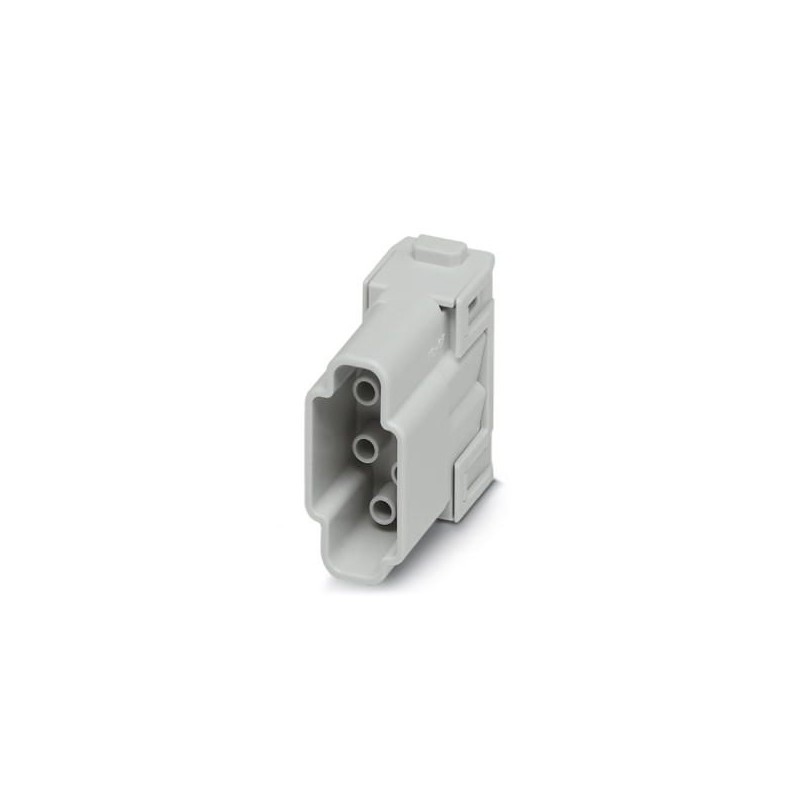

HC-M-06-CT-M 1414366 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 6, contactos de poten..
HC-M-06-CT-M
1414366
PHOENIX_CONTACT
5
Módulo de insertos de contactos, número de polos: 6, contactos de potencia: 6, contactos de mando: 0, Macho, Conexión crimpada, 500 V, 16 A, 0,5 mm² ... 4 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1414366 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | BF7ACE - |
| Cantidad de pedido mínima | 5 pcs |
| Página del catálogo | Página 569 (C_2_2017) |
| EAN | 4055626025094 |
| Peso por unidad (sin incluir el embalaje) | 9,220 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | PL (Polonia) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Corriente asignada | 16 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Cara de enchufe | 6 |
Datos mecánicos
| Sección de conexión | 0,5 mm² ... 4 mm² |
|---|---|
| Sección de conexión AWG | 20 ... 12 |
| Longitud a desaislar del conductor individual | 7,5 mm |
| Diámetro de contacto | 2,5 mm |
| Ciclos de enchufe | ≥ 500 |
| Altura mínima de carcasa | 52 mm |
Generalidades
| Observación | Para cajas HEAVYCON de la construcción B6 a B48, marco para soporte de módulos HC-M-B...MF-... necesario, contactos de engarce CK2,5-ED... ontactos de engarce no incluidos en el volumen de entrega. |
|---|---|
| Serie | HC-M-06 |
| Color | gris claro |
| Cantidad de los puestos de módulo | 1 |
| Técnica de conexión | Conexión engastada |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 6 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 6 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidad (EF000049) | 34 mm |
