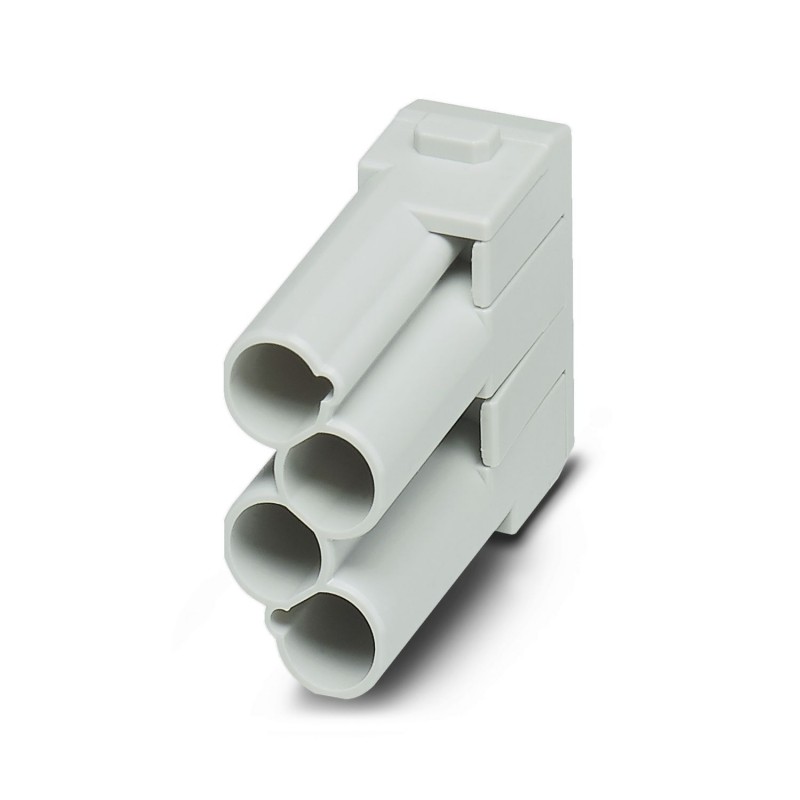

HC-M-04-CT-M 1414362 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 4, contactos de poten..
HC-M-04-CT-M
1414362
PHOENIX_CONTACT
5
Módulo de insertos de contactos, número de polos: 4, contactos de potencia: 4, contactos de mando: 0, Macho, Conexión crimpada, 690 V, 40 A, 1,5 mm² ... 6 mm², aplicación: Potencia
Módulo de inserción de contacto, número de posiciones: 4, contactos de alimentación: 4, contactos de control: 0, Pin, conexión de crimpado, 690 V, 40 A, 1,5 mm2... 6 mm2, aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| General | Para carcasas HEAVYCON HC-B6 a B48, HC-M-B...-MF-... Se requiere el bastidor portador del módulo, conexión de crimpado, los contactos de crimp no se suministran como estándar. |
| General | Los conectores solo pueden funcionar cuando no hay carga/voltaje. |
| Nota de montaje | Para asegurar un uso correcto, es necesario instalarla en carcasas con protección IP54 o superior |
| El módulo no puede usarse simultáneamente con el HC-B. -TMB-SD-IP65 y HC-B.. -Cubiertas protectoras TMS-SD-IP65. |
| Tipo de producto | Inserto de contacto modular |
| Serie | HC-M-04 |
| aplicación | poder |
| Número de posiciones | 4 |
| Perfil de conexión | 4 |
| Numeración de contactos | 1 - 4 |
| Número de ranuras de módulo | 1 |
| No. de contactos de potencia | 4 |
| No. de contactos de control | 0 |
| Tipo de material de contacto | Convertido |
| Estado de la gestión de datos | |
| Revisión del artículo | 02 |
| Características de aislamiento | |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión de crimpado |
| Conexión según estándar | IEC / EN |
| Conexión de conductores | |
| Sección transversal del conductor | 1,5 mm² ... 6 mm² |
| Sección transversal de conexión AWG | 16 ... 10 |
| Longitud de pelado del cable individual | 9 mm (9,6 mm (4-6 mm²)) |
| 14 mm (4 ... 6 mm²) | |
| Dibujo dimensional |  |
| Ancho | 34,2 mm |
| altura | 44,6 mm |
| largura | 14,6 milímetros |
| Características mecánicas | |
| Altura mínima de la carcasa | 52 milímetros |
| Diámetro de contacto | 4 milímetros |
| Contactos de voltaje nominal (III/2) | 1000 V |
| Tensión nominal (III/3) | 690 V |
| Sobretensión nominal (III/2) | 8 kV |
| Sobretensión nominal (III/3) | 6 kilociclos |
| Tensión de sobretensión nominal | 6 kilociclos |
| Corriente nominal | 40 A |
| Datos mecánicos | |
| Ciclos de inserción/retirada | ≥ 500 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Material de contacto | Aleación de cobre |
| Material de la superficie de contacto | Ag |
| Póngase en contacto con el material del soporte | PC |
| Normas/reglamentos | PC: Protección contra incendios en vehículos ferroviarios - requisitos R22, R23 y R24 conforme a DIN EN 45545-2 (Nivel de riesgo HL1 - HL3) |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 125 °C |
| Pruebas | |
| Normas/reglamentos | PC: Protección contra incendios en vehículos ferroviarios - requisitos R22, R23 y R24 conforme a DIN EN 45545-2 (Nivel de riesgo HL1 - HL3) |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 4 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 4 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 690 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidad (EF000049) | 44.2 mm |
