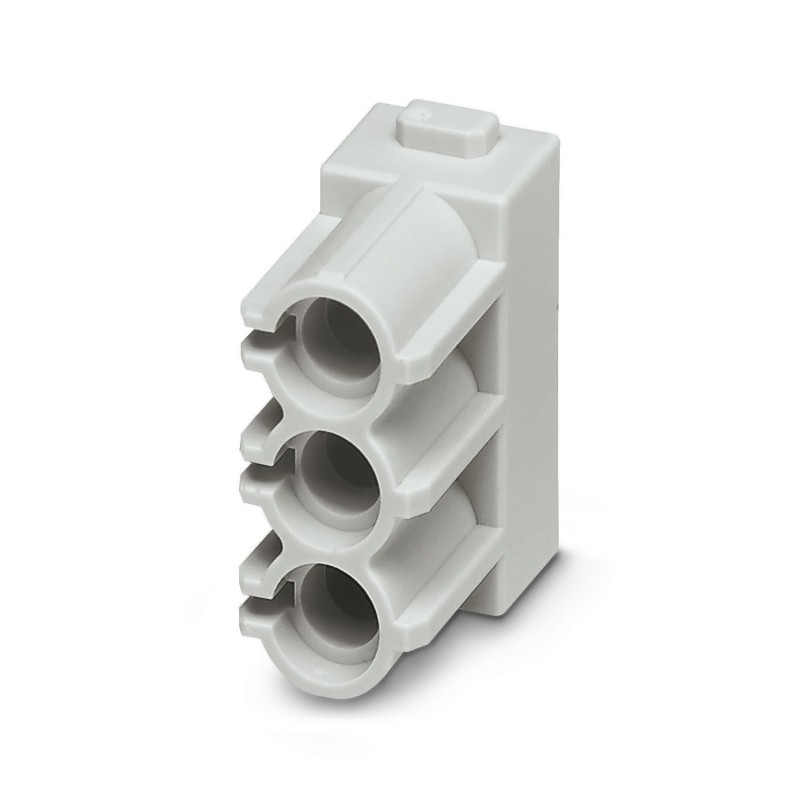

HC-M-03-PN-M-F 1417433 PHOENIX CONTACT Módulo de insertos de contactos
HC-M-03-PN-M-F
1417433
PHOENIX_CONTACT
5
Módulo de insertos de contactos, número de polos: 3, Hembra, Pin V, aplicación: Sistema neumático, para diámetro interior del tubo flexible de 1,6/3/4 mm
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1417433 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | BF7ACE - |
| Cantidad de pedido mínima | 5 pcs |
| Página del catálogo | Página 583 (C_2_2017) |
| EAN | 4055626112947 |
| Peso por unidad (sin incluir el embalaje) | 5,730 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | PL (Polonia) |
Datos mecánicos
| Diámetro de contacto | 5,2 mm |
|---|---|
| Diámetro interior Conexión de manguera de presión | 1,6 mm |
| 3 mm | |
| 4 mm | |
| Ciclos de enchufe | ≥ 500 |
Generalidades
| Observación | Para carcasas HEAVYCON ADVANCE de la construcción B6 a B24 y carcasas HEAVYCON de la construcción B6 a B48. Montura del soporte modular HEAVYCON HC-M-B...-MF... necesaria, los conectores macho y hembra neumáticos HC-M-PN... no están incluidos en el volumen de suministro. |
|---|---|
| Serie | HC-M-03-PN |
| Válvula integrada | no |
| Color | gris claro |
| Cantidad de los puestos de módulo | 1 |
| Clase de combustibilidad según UL 94 | V0 |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Está prescrita la utilización de los pines codificadores CST-MOD (1636127) y de las hembras codificadoras CBU-MOD (1636130). | |
| - encajar el contacto neumático con el módulo. Para ello, introducir el contacto por la parte delantera en el módulo, - introducir los módulos equipados con los contactos en la montura del soporte modular, - las tuberías flexibles neumáticas se deslizan por la parte trasera del módulo sobre el contacto neumático. Se recomiendan los puestos de módulo centrales y las carcasas aéreas/de acoplamiento con dirección de salida de cables recta. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
