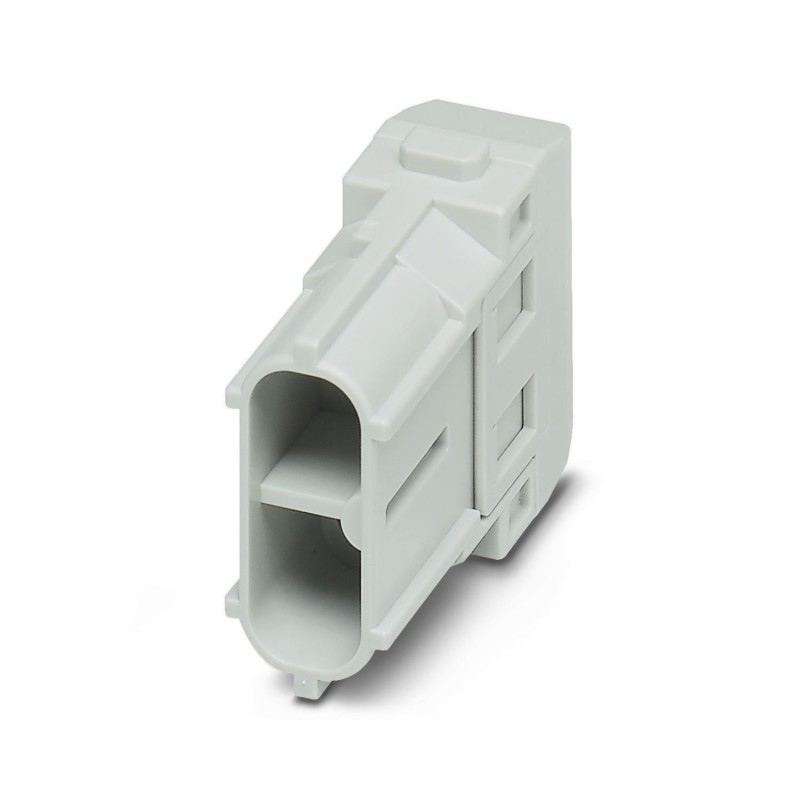

HC-M-02-CT-M 1414360 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 2, contactos de poten..
HC-M-02-CT-M
1414360
PHOENIX_CONTACT
5
Módulo de insertos de contactos, número de polos: 2, contactos de potencia: 2, contactos de mando: 0, Macho, Conexión crimpada, 830 V, 40 A, 1,5 mm² ... 10 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para cajas HEAVYCON de la construcción B6 a B48, marco para soporte de módulos HC-M-B...MF-... necesario, contactos de engarce CK4,0......, contactos de engarce no incluidos en el volumen de entrega. |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-02 |
| Aplicación | Potencia |
| Número de polos | 2 |
| Cara de enchufe | 2 |
| Numeración de contacto | 1 - 2 |
| Cantidad de los puestos de módulo | 1 |
| Número de contactos de potencia | 2 |
| Número de contactos de mando | 0 |
| Tipo de material del contacto | mecanizado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 1,5 mm² ... 10 mm² |
| Sección de conexión AWG | 16 ... 8 |
| Longitud a desaislar del conductor individual | 9 mm (para 1,5 ... 2,5 mm²) |
| 14 mm (para 4 mm²...6 mm²) | |
| 14 mm (para 10 mm²) | |
| Esquema de dimensiones |  |
| Anchura | 34,2 mm |
| Altura | 43,7 mm |
| Longitud | 14,6 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 4 mm |
| Tensión de dimensionamiento (III/2) contactos | 1000 V |
| Tensión de dimensionamiento (III/3) | 830 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento | 8 kV |
| Corriente asignada | 40 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Normas / especificaciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Comprobación | |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 2 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 830 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 14.6 mm |
| Altura (EF000040) | 34.1 mm |
| Profundidad (EF000049) | 43.6 mm |
