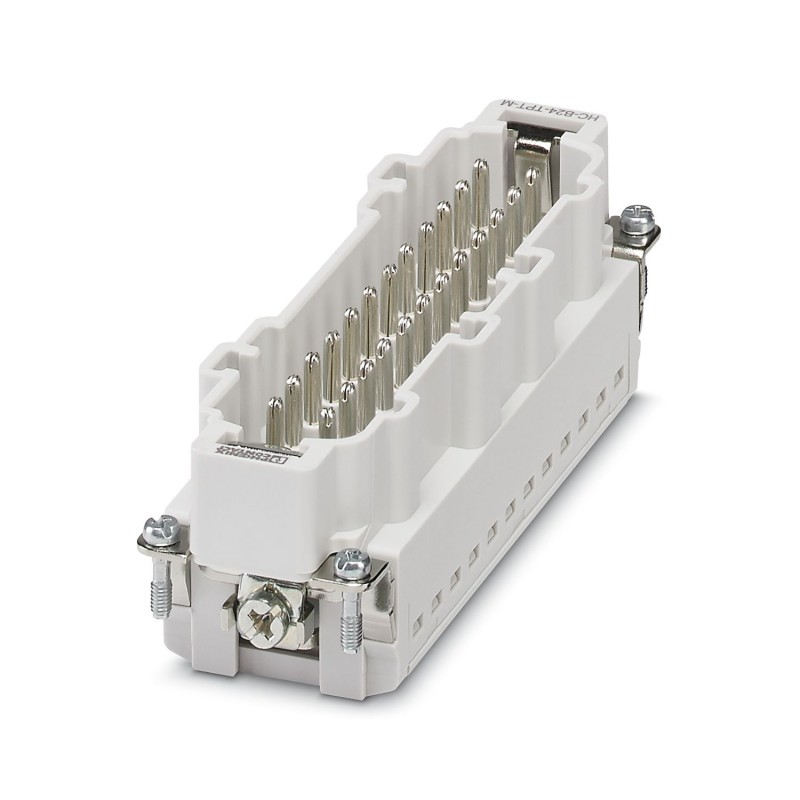

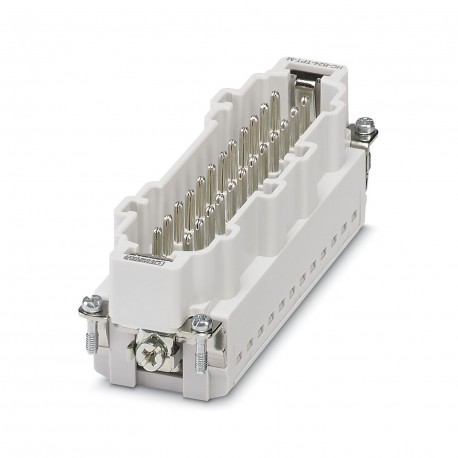

HC-B24-I-TPT-M 1423021 PHOENIX CONTACT Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de ..
HC-B24-I-TPT-M
1423021
PHOENIX_CONTACT
Inserto de contactos, número de polos: 24+PE, tamaño: B24, número de conexiones por polo: 2, Macho, Conexión push-in, 500 V, 16 A, 0,25 mm² ... 1,5 mm², aplicación: Potencia
Inserto de contacto, número de polos: 24+PE, dimensiones: B24, número de conexiones por polo: 2, Enchufe, Conexión a presión, 500 V, 16 A, 0,25 mm2 1,5 mm2, Aplicación: Alimentación
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos veintitrés mil veintiuno |
|---|---|
| Unidad de embalaje | 1 pc |
| Página de catálogo | Página 541 (C-2-2017) |
| GTIN | 4055626322742 |
| Peso por Pieza (sin incluir el embalaje) | 100.900 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | CN (China) |
General
| Nota | Para HEAVYCON vivienda B24 y B48 |
|---|---|
| Los conectores pueden ser operados sólo cuando no hay ninguna carga/tensión. | |
| Para los sólidos conductores o conductores trenzados con férulas | |
| Método de conexión | Push-in de conexión |
| El número de conexiones por posición | Dos |
| Grado de contaminación | Tres |
| Categoría de sobretensión | III |
| Número de posiciones | 24+PE |
| Inserción/retirada de los ciclos de | ≥ 500 |
| Tamaño | B24 |
| Contacto de numeración | 1 - 24 |
| Conductor de sección transversal | 0,25 mm2 ... 1,5 mm2 (con casquillo) |
| Conexión sección transversal AWG | 24 ... 16 (con casquillo) |
| Pelar la longitud del cable individual | 8 mm ±1 mm |
| Instrucciones de montaje | Para asegurar el uso correcto, la instalación en la vivienda con protección IP54 o se requiere mejor |
| Conexión | Los conectores sólo puede ser accionado cuando no hay ninguna carga/tensión. |
Datos del Material
| Material de contacto | De aleación de cobre |
|---|---|
| La superficie de contacto del material | Ag |
| Contacto material de transporte | PC |
Características eléctricas
| Tensión asignada (III/3) | 500 V |
|---|---|
| Tensión de impulso admisible | 6 kV |
| Corriente nominal | 10 Un |
Normas y Reglamentos
| Construcción y pruebas reglamentarias | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| IEC 60352 | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 50 |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil doscientos cinco
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 24 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 24 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 34.6 mm |
| Profundidad (EF000049) | 111 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
