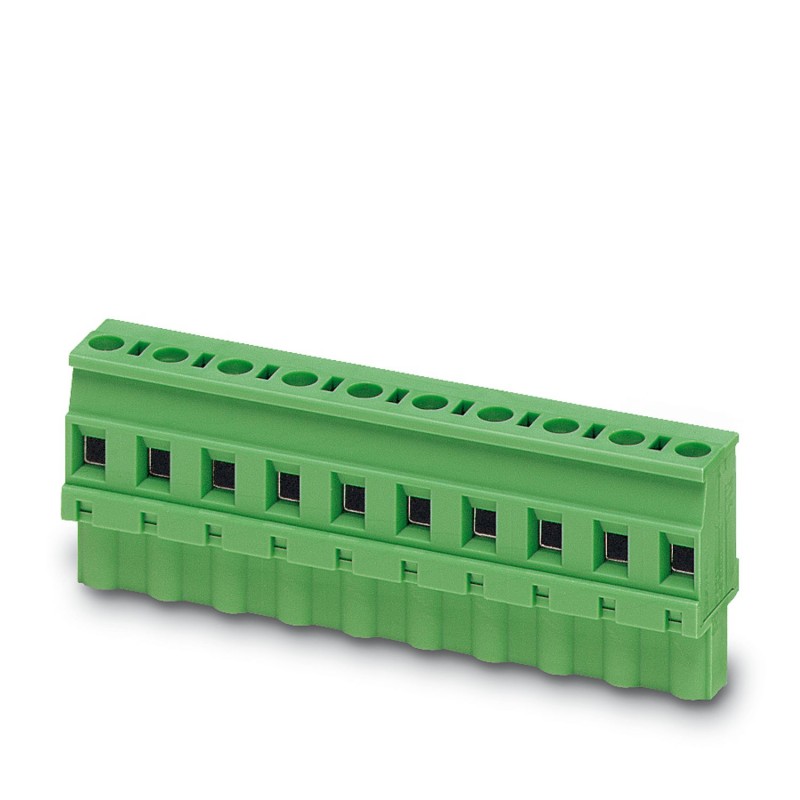

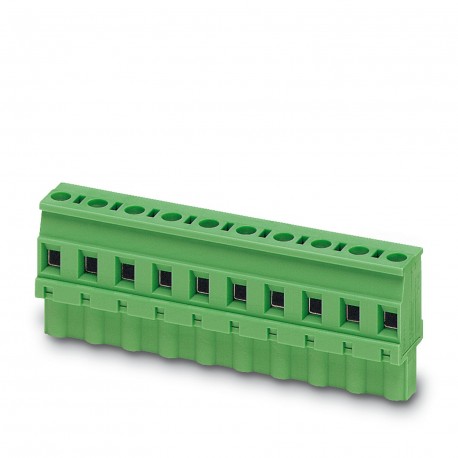

GMVSTBW 2,5/ 8-ST-7,62 BK 1099725 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 2,..
GMVSTBW 2,5/ 8-ST-7,62 BK
1099725
PHOENIX_CONTACT
1000
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 8, familia de artículos: GMVSTBW 2,5/..-ST, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: -90 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, sección nominal: 2,5 mm2, color: negro, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 630 V, superficie de contacto: Sn, tipo de conexión de contacto: hembra, número de filas: 1, número de polos: 8, serie de productos: GMVSTBW 2,5/.. -ST, paso: 7,62 mm, tipo de conexión: Conexión atornillada con jaula, forma de fijación atornillada: L Ranura longitudinal, dirección de conexión conductor/placa: -90 °, gancho de bloqueo: - Gancho de bloqueo, sistema de enchufe: COMBICON MSTB 2.5, bloqueo: ninguno, tipo de fijación: ninguno, tipo de embalaje: embalado en cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | GMVSTBW 2.5/.. -C |
| Línea de productos | Conectores COMBICON M |
| Número de polos | 8 |
| Paso | 7,62 mm |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 02 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 630 V |
| Resistividad de masa | 2,4 mΩ |
| Tensión de dimensionamiento (III/3) | 500 V |
| Dimensionamiento de la tensión de impulso (III/3) | 6 kilociclos |
| Tensión de dimensionamiento (III/2) | 630 V |
| Dimensionamiento de la tensión de impulso (III/2) | 6 kilociclos |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (II/2) | 6 kilociclos |
| Tecnología de conexión | |
| tipo | estándar |
| Sistema de conectores | COMBICON MSTB 2.5 |
| Sección nominal | 2,5 mm² |
| Tipo de conexión de contacto | hembra |
| Obstrucción | |
| Tipo de sujeción | ausente |
| Brida de fijación | ausente |
| Conexión de conductores | |
| Enlace | Conexión atornillada con jaula |
| Dirección de conexión conductor/placa | -90 ° |
| Sección transversal del conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores de idéntica sección, rígidos | 0,2 mm² ... 1 mm² |
| 2 conductores de idéntica sección flexible | 0,2 mm² ... 1,5 mm² |
| 2 conductores de la misma sección flexible con casquillo sin collar de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 0,5 mm² ... 1 mm² |
| Medidor de amortiguación a x b / diámetro | 2,8 mm x 2,0 mm / 2,4 mm |
| Longitud de la sección a pelar | 7 milímetros |
| Tipo de aparato de cabeza de tornillo | Ranura longitudinal (L) |
| Apriete | 0,5 Nm ... 0,6 Nm |
| Indicaciones para casquillos sin collar de aislamiento | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Indicaciones para casquillos con collar de aislamiento | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (4 - 8 μm Sn) |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Negro (9005) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Dibujo acotado |  |
| Paso | 7,62 mm |
| Anchura [w] | 58,92 milímetros |
| Altura [h] | 26 milímetros |
| Longitud [l] | 12,52 milímetros |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga. |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexible / > 50 N | |
| Fuerza de inserción/tracción | |
| Especificación de la prueba | DIN EN 60512-13-2:2006-11 |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 8 N |
| Fuerza de tracción por poste aprox. | 6 N |
| Prueba de par | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 4,8 kV |
| Resistividad de masa R1 | 2,4 mΩ |
| Resistividad de masa R2 | 2,4 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 100 °C/168 h |
| Voltaje fijo de CA | 2,21 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 12 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 500 V |
| Tensión nominal de impulso (III/3) | 6 kilociclos |
| Valor libre mínimo - gama no homogénea (III/3) | 5,5 mm |
| Valor mínimo de fuga (III/3) | 6,3 mm |
| Nota sobre la sección de conexión | En caso de conductor conectado por 4 mm² (rígido). |
| Tensión nominal de aislamiento (III/2) | 630 V |
| Tensión nominal de impulso (III/2) | 6 kilociclos |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 5,5 mm |
| Valor mínimo de fuga (III/2) | 5,5 mm |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión nominal de impulso (II/2) | 6 kilociclos |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 5,5 mm |
| Valor mínimo de fuga (II/2) | 5,5 mm |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
