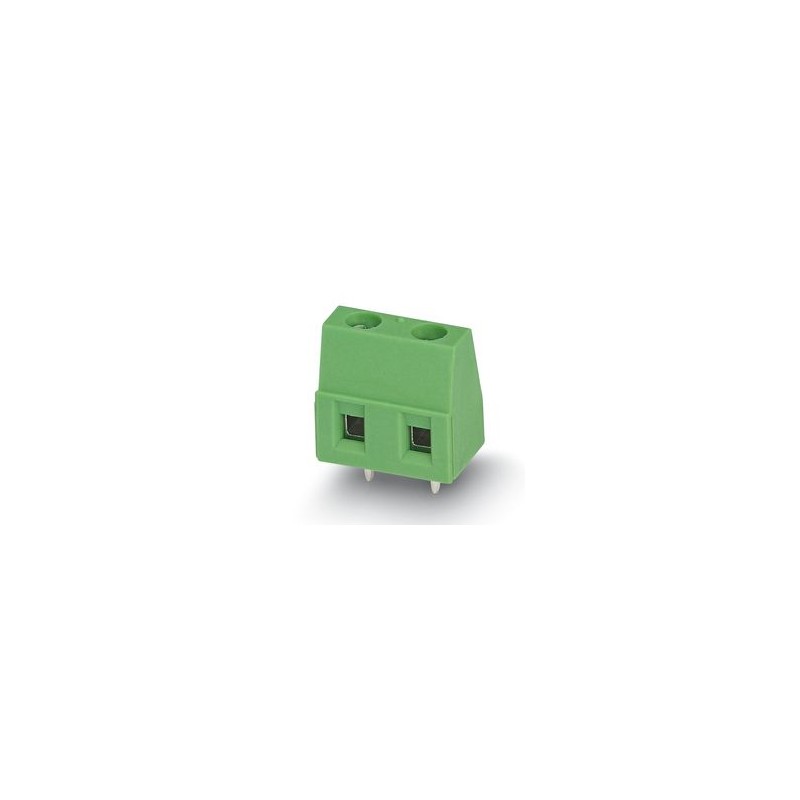

GMKDS 1,5/ 3-7,62 BD:-32NC 1578972 PHOENIX CONTACT Borne para placa de circuito impreso Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GMKDS 1,5/ 3-7,62 BD:-32NC 1578972 PHOENIX CONTACT Borne para placa de circuito impreso

GMKDS 1,5/ 3-7,62 BD:-32NC

1578972

PHOENIX_CONTACT

Borne para placa de circuito impreso

Borne para placa de circuito impreso, corriente nominal: 17,5 A, tensión nominal (III/2): 630 V, sección nominal: 1,5 mm2, número de filas: 1, número de polos por fila: 3, familia de artículos: GMKDS 1,5, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $2.38
Precio unitario: $2.38

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos


productos relacionados

Más Información



Datos técnicos

Propiedades del artículo
Línea de productosCOMBICON Terminals S
Tipo de productoTerminal de tarjetas de circuitos impresos
Familia de productosGMKDS 1,5
Número de polos3
Paso7,62 mm
Número de filas1
Diseño del pinDisposición de pines lineal
Número de pines de soldadura por potencial1

Propiedades eléctricas
Corriente nominal IN17,5 A
Tensión nominal UN630 V
Grado de polución3
Tensión de dimensionamiento (III/3)500 V
Tensión transitoria de dimensionamiento (III/3)6 kV
Tensión de dimensionamiento (III/2)630 V
Tensión transitoria de dimensionamiento (III/2)6 kV
Tensión nominal (II/2)1000 V
Tensión transitoria de dimensionamiento (II/2)6 kV

Datos de conexión
Tecnología de conexión
ConstrucciónBorne para tarjeta, alineable
Sección nominal1,5 mm²
Conexión de conductores
Tipo de conexiónConexión por tornillo con cápsula de tracción
Sección de conductor rígido0,14 mm² ... 1,5 mm²
Sección de conductor flexible0,14 mm² ... 1,5 mm²
Sección de conductor AWG26 ... 16
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 1 mm²
Sección de conductor flexible con puntera, con manguito de plástico0,25 mm² ... 1 mm²
2 conductores con la misma sección, rígidos0,14 mm² ... 1 mm²
2 conductores con la misma sección, flexibles0,14 mm² ... 0,75 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico0,25 mm² ... 0,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 1 mm²
Longitud de pelado6,5 mm
Par de apriete0,5 Nm ... 0,6 Nm

Montaje
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal
Forma del accionamiento cabeza de tornilloRanura longitudinal (L)
Forma del accionamiento cabeza de tornilloRanura longitudinal (L)

Datos del material
Datos del material - contacto
ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado galvánicamente
Superficie de metal del punto de embornaje (capa superior)Estaño (4 - 8 µm Sn)
Superficie de metal área de soldadura (capa superior)Estaño (4 - 8 µm Sn)
Datos del material - carcasa
Color (Carcasa)verde (6021)
Material aislantePA
Grupo material aislanteI
CTI según IEC 60112600
Clase de inflamabilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C

Notas
Nota sobre la aplicaciónPara la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja).

Dimensiones
Esquema de dimensionesgklwlyybhu.jpg
Paso7,62 mm
Anchura [w]22,86 mm
Altura [h]17,3 mm
Longitud [l]9,8 mm
Altura total13,8 mm
Longitud del pasador de soldadura [P]3,5 mm
Dimensiones de patilla0,9 x 0,9 mm
Diseño de las placas de circuito impreso
Diámetro orificio1,3 mm

Ensayos mecánicos
Comprobación de daños en los conductores y de aflojamiento
Especificación del ensayoDIN EN 60999-1 (VDE 0609-1):2000-12
ResultadoPrueba aprobada
Prueba de tracción
Especificación del ensayoDIN EN 60999-1 (VDE 0609-1):2000-12
Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real0,14 mm² / rígido / > 10 N
0,14 mm² / flexible / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexible / > 40 N

Ensayos eléctricos
Verificación de calentamiento
Especificación del ensayoDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Exigencia Ensayo de calentamientoLa suma de la temperatura ambiente y el calentamiento de la borna de conexión de placa de circuito impreso no puede superar la temperatura límite superior.
Corriente admisible de corta duración
Especificación del ensayoDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Resistencia de aislamiento
Especificación del ensayoDIN EN 60512-3-1:2003-01
Resistencia de aislamiento Polos contiguos> 5 MΩ
Líneas de fuga y distancias de aislamiento de aire |
Especificación del ensayoDIN EN 60947-1 (VDE 0660-100):2015-09
Grupo material aislanteI
Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11))CTI 600
Tensión de aislamiento de dimensionamiento (III/3)500 V
Tensión transitoria nominal (III/3)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)5,5 mm
valor mínimo de línea de fuga (III/3)6,3 mm
Advertencia respecto a la sección de conexiónCon el conductor de 1,5 mm² (rígido) conectado.
Tensión de aislamiento de dimensionamiento (III/2)630 V
Tensión transitoria nominal (III/2)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)5,5 mm
valor mínimo de línea de fuga (III/2)5,5 mm
Tensión de aislamiento de dimensionamiento (II/2)1000 V
Tensión transitoria nominal (II/2)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)5,5 mm
valor mínimo de línea de fuga (II/2)5,5 mm

Condiciones medioambientales y de vida útil
Ensayo de vibraciones
Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 Hz ... 60,1 Hz)
Velocidad de barrido5g (60,1 Hz ... 150 Hz)
Duración de ensayo por eje2,5 h
Ensayo filam. incandescente
Especificación del ensayoDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura850 °C
Tiempo de actuación5 s
Envejecimiento
Especificación del ensayoDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 105 °C (En función de la curva de capacidad de carga de corriente/derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Humedad relativa del aire (almacenamiento / transporte)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C

Información sobre el embalaje
Tipo de embalajeempaquetado en caja
