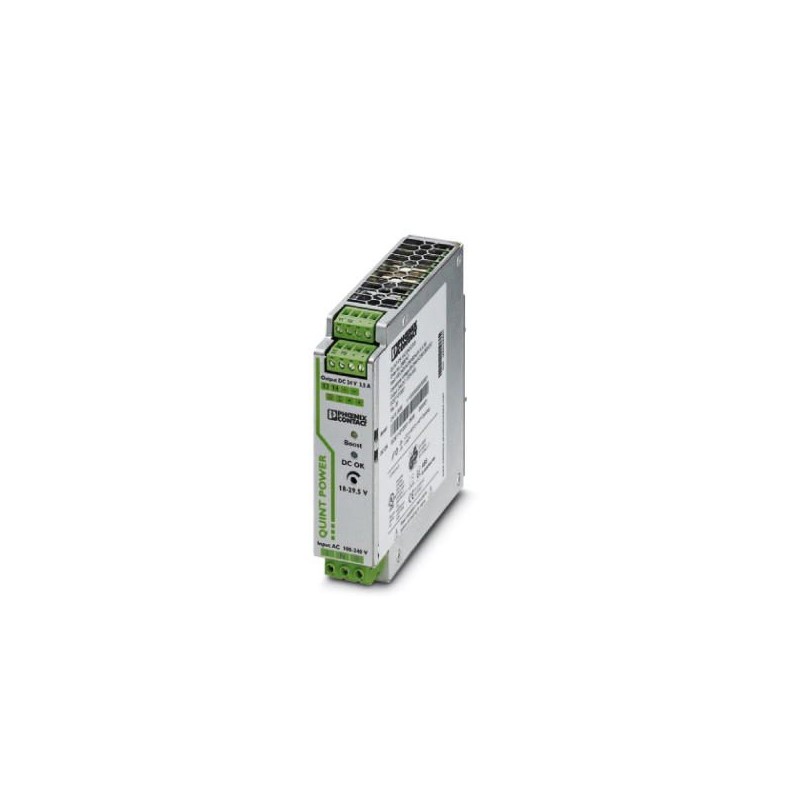

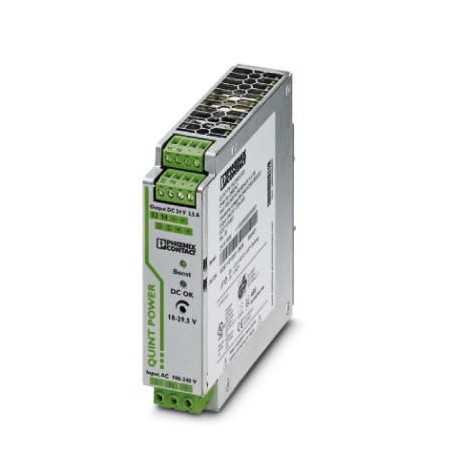

QUINT-PS/1AC/24DC/ 3.5 2866747 PHOENIX CONTACT Alimentación de corriente
QUINT-PS/1AC/24DC/ 3.5
2866747
PHOENIX_CONTACT
Fuente de alimentación QUINT POWER conmutada en primario para montaje sobre carril con tecnología SFB (Selective Fuse Breaking), entrada: monofásica, salida: 24 V DC/3,5 A
Fuentes de alimentación conmutadas de primario, QUINT POWER, Conexión por tornillo, SFB Technology (Selective Fuse Breaking), entrada:1fásico, salida: 24 VDC / 3,5 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2866747 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMPQ13 - |
| Página del catálogo | Página 210 (C_4_2017) |
| EAN | 4046356113779 |
| Peso por unidad (sin incluir el embalaje) | 500,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | TH (Tailandia) |
Medidas
| Anchura | 32 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 35 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
| Altura de montaje | 5000 m |
Datos de entrada
| Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Rango de tensión de entrada | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Rigidez dieléctrica máximo | 300 V AC |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Corriente de derivación a tierra (PE) | < 3,5 mA |
| Absorción de corriente | 1,4 A (120 V AC) |
| 0,8 A (230 V AC) | |
| 0,9 A (110 V DC) | |
| 0,4 A (220 V DC) | |
| Potencia nominal absorbida | 180 VA |
| Extracorriente de cierre | < 20 A (típico) |
| Puenteo en fallo de red | típ. 20 ms (120 V AC) |
| típ. 80 ms (230 V AC) | |
| Fusible de entrada | 5 A (Lento, interno) |
| Selección de fusibles apropiados | 6 A ... 20 A (AC: Característica B, C, D, K) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 18 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 3,5 A (-25 °C ... 60 °C, UOUT= 24 V DC) |
| POWER BOOST (IBoost) | 4 A (-25 °C ... 40 °C permanentemente, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 15 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | máx. 35 V DC |
| Protección contra sobretensión a la salida | < 35 V DC |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 50 mVPP(con valores nominales) |
| Potencia de salida | 84 W |
| Tiempo de conexión típico | < 0,05 s |
| Disipación máxima de circuito abierto | 3,5 W |
| Disipación de carga nominal máxima | 11 W |
Generalidades
| Peso neto | 0,5 kg |
|---|---|
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 88 % (con 230 V AC y valores nominales) |
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Tensión de aislamiento entrada/PE | 3,5 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Tensión de aislamiento salida/PE | 500 V DC (Ensayo individual) |
| Clase de protección | I |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1433000 h (25 °C) |
| > 820000 h (40 °C) | |
| > 360000 h (60 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión para señalización
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 12 |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CSA |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | IEC 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | IEC 60950-1 (SELV) y EN 60204-1 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad de los aparatos | BG (comprobado tipo de construcción) |
| Norma - admisión médica | IEC 60601-1, 2 x MOOP |
| Homologación para la construcción naval | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
| Homologaciones UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Homologación DeviceNet | DeviceNet™ Power Supply Conformance Tested |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. | |
| Homologación: requisito de la industria de semiconductores con respecto a interrupciones de tensión de red. | SEMI F47-0706 Certificado de cumplimiento |
| Dispositivos de tecnología de información - Seguridad (CB Scheme) | CB-Scheme |
| Aplicaciones para trenes | EN 50121-4 |
| Categoría de polución (EN 62477-1) | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127242200eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
