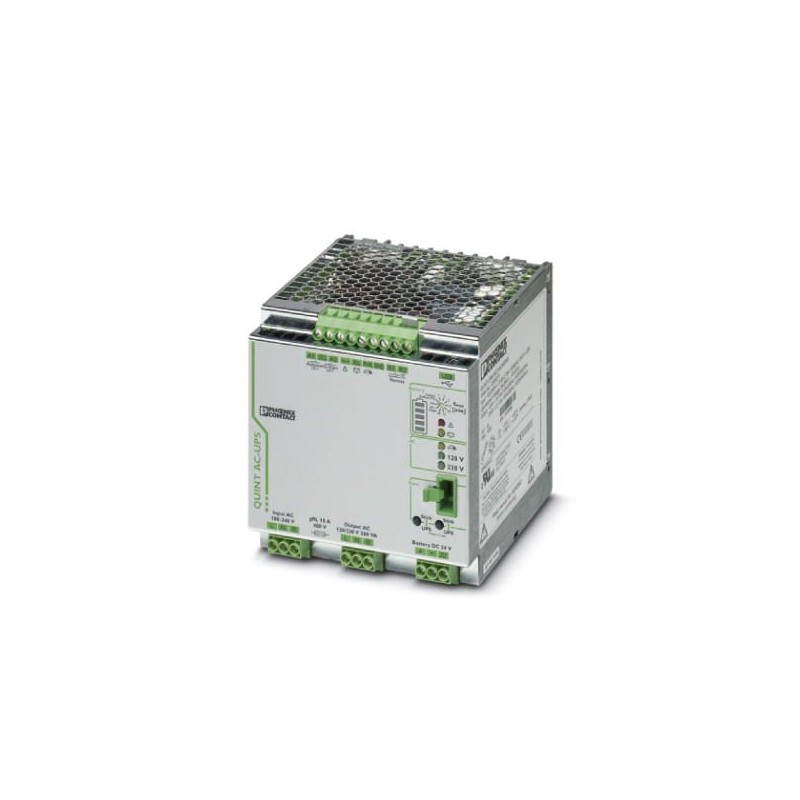

QUINT-UPS/ 1AC/ 1AC/500VA 2320270 PHOENIX CONTACT Fuente de alimentación ininterrumpida Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

QUINT-UPS/ 1AC/ 1AC/500VA 2320270 PHOENIX CONTACT Fuente de alimentación ininterrumpida

QUINT-UPS/ 1AC/ 1AC/500VA

2320270

PHOENIX_CONTACT

Sistema de alimentación ininterrumpida con tecnología IQ 1CA/1CA/500 VA. Para aplicaciones de 120 V AC/230 V AC. Informa en todo momento sobre el estado de la carga, duración residual y vida útil del módulo de batería, aumentando así la disponibilidad de la instalación.

Más detalles


Fuentes alimentación

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $1,439.81
Precio unitario: $1,439.81

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido2320270
Unidad de embalaje1 pcs
Clave de ventaCMUQ15 -
Página del catálogoPágina 280 (C_4_2017)
EAN4046356560078
Peso por unidad (sin incluir el embalaje)2.201,000 g
Número de tarifa arancelaria85371091
País de origenDE (Alemania)

Medidas

Anchura125 mm
Altura130 mm
Profundidad125 mm

Condiciones ambientales

Índice de protecciónIP20
Temperatura ambiente (servicio)-25 °C ... 70 °C (> 50 °C Derating: 2,5 %/K)
Temperatura ambiente (modelo testado Start-Up)-40 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Humedad del aire máx. admisible (servicio)≤ 95 % (25 °C, sin condensación)
Clase de clima3K3 (según EN 60721)

Datos de entrada

Tensión nominal de entrada240 V AC
100 V AC
120 V AC -20 % / +15 %
230 V AC -20 % / +15 %
100 V AC ... 240 V AC
Rango de tensión de entrada184 V AC ... 264 V AC
96 V AC ... 138 V AC
96 V AC ... 264 V AC
Gama de frecuencias AC45 Hz ... 65 Hz
Tiempo buffer1 h (38 AH)
Fusible previo admitidoB16 230 V AC
Factor de potencia (cos phi)0,8

Datos de salida

Tensión nominal de salida120 V AC
230 V AC
Corriente nominal de salida (IN)4,3 A (120 V AC, -25 °C ... 50 °C)
2,2 A (230 V AC, -25 °C ... 40 °C)
POWER BOOST (IBoost)5,2 A (120 V AC, -25 °C ... 40 °C)
2,7 A (230 V AC, -25 °C ... 40 °C)
Derating> 50 °C ... 70 °C (2,5 % / K)
Posibilidad de conexión en paraleloNo
Posibilidad de conexión en serieNo

Generalidades

Tecnología IQ
Peso neto2,2 kg
Rendimiento> 98 % (Funcionamiento en red)
> 98 %
> 86 %
Clase de protecciónI
Índice de protecciónIP20
MTBF (IEC 61709, SN 29500)
> (40 °C)
Posición para el montajeCarril horizontal NS 35, EN 60715
Indicaciones de montajealineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm
alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm

Datos de conexión Entrada

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.4 mm²
Sección de cable AWG mín.18
Sección de cable AWG máx.10
Longitud a desaislar8 mm
Rosca de tornilloM4

Datos de conexión Salida

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.1,5 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor flexible mín.1,5 mm²
Sección de conductor flexible máx.4 mm²
Sección de cable AWG mín.18
Sección de cable AWG máx.10
Longitud a desaislar8 mm
Rosca de tornilloM4

Datos de conexión para señalización

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de cable AWG mín.24
Sección de cable AWG máx.10
Longitud a desaislar8 mm
Rosca de tornilloM4

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Conexión según normaCUL
Normas/especificacionesEN 62040-2
Descarga en contacto4 kV (Severidad del ensayo 2)
Normas/especificacionesEN 61000-4-3
Gama de frecuencias80 MHz ... 1 GHz
Intensidad del campo de prueba10 V/m
Gama de frecuencias1,4 GHz ... 2 GHz
Intensidad del campo de prueba3 V/m
Normas/especificacionesEN 61000-4-4
ObservaciónCriterio B
Normas/especificacionesEN 62040-2 (clase C1)
EN 61000-4-6
Gama de frecuencias0,15 MHz ... 80 MHz
Tensión10 V (Severidad del ensayo 3)
Norma - Limitación de corrientes armónicas de la redEN 61000-3-2 (clase A)
Homologaciones ULUL/C-UL Recognized UL 1778
Choque18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio)< 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g tv= 90 min
Aplicaciones para trenesEN 50121-4

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones
