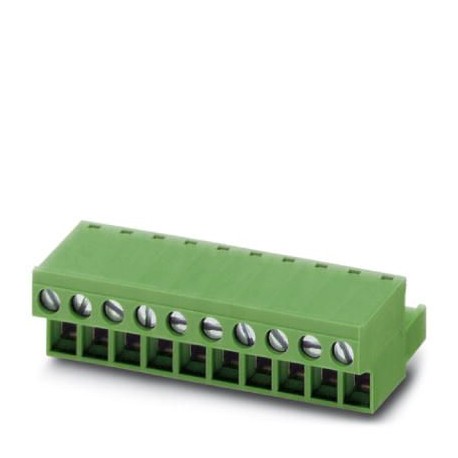

FRONT-MSTB 2,5/10-ST-5,08OGSO1 1736551 PHOENIX CONTACT Conector para placa de circuito impreso, corriente no..
FRONT-MSTB 2,5/10-ST-5,08OGSO1
1736551
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 10, paso: 5,08 mm, tipo de conexión: Conexión por tornillo frontal, color: naranja, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 2,5 mm², color: naranja, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Hembra de conexión, Número de potenciales: 10, Número de filas: 1, Número de polos por fila: 10, número de conexiones: 10, familia de artículos: FRONT-MSTB 2,5/..-ST, paso: 5,08 mm, tipo de conexión: Conexión por tornillo frontal, dirección de conexión conductor/placa de circuito impreso: 0 °, Stecksystem: CLASSIC COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos treinta y seis mil quinientos cinquenta y uno |
|---|---|
| Unidad de embalaje | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4017918213176 |
| Peso por Pieza (sin incluir el embalaje) | 30.530 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 27.2 mm |
|---|---|
| Ancho [ w ] | 50,8 mm |
| Altura [ h ] | 15 mm |
| Cancha | 5.08 mm |
| La dimensión de una | 45.72 mm |
General
| Gama de artículos | FRONT-MSTB 2,5/..-ST |
|---|---|
| Número de posiciones | Diez |
| Método de conexión | Frente tornillo de conexión |
| Material aislante grupo | Yo |
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
| Tensión asignada (III/3) | 320 V |
| Tensión asignada (III/2) | 320 V |
| Tensión nominal (II/2) | 630 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 12 Un |
| Nominal de la sección transversal | 2,5 mm2 |
| Corriente de carga máxima | 12 Un |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Interna cilíndrica de gage | A3 |
| Pelar longitud | 10 mm |
| Rosca de tornillo | M2,5 |
| Par de apriete, min | 0,5 Nm |
| Par de apriete máx | 0,6 Nm |
Los datos de conexión
| Conductor de sección transversal sólida min. | 0.34 mm2 |
|---|---|
| Conductor sección transversal del sólido máx. | 2,5 mm2 |
| Conductor de sección transversal flexible min. | 0.2 mm2 |
| Conductor de sección transversal flexible max. | 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 2,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 2,5 mm2 |
| Sección cruzada del Conductor AWG min. | Veinticuatro |
| Sección cruzada del Conductor AWG max. | Doce |
| 2 conductores con la misma sección transversal, maciza min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 1,5 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 1,5 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,25 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 1 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 1 mm2 |
| Mínimo AWG según UL/CUL | Treinta |
| Máximo AWG según UL/CUL | Doce |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| CSA | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
UNSPSC 6.01Treinta millones doscientos once mil ochocientos diezUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos nueve
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
