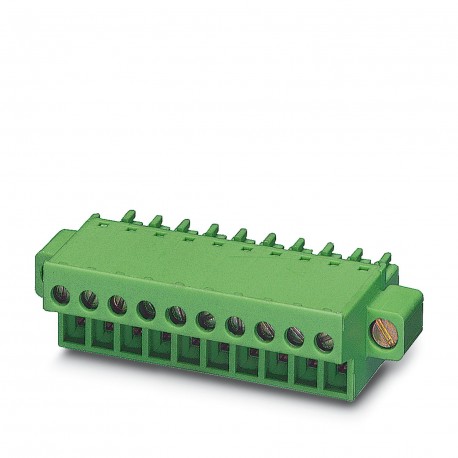

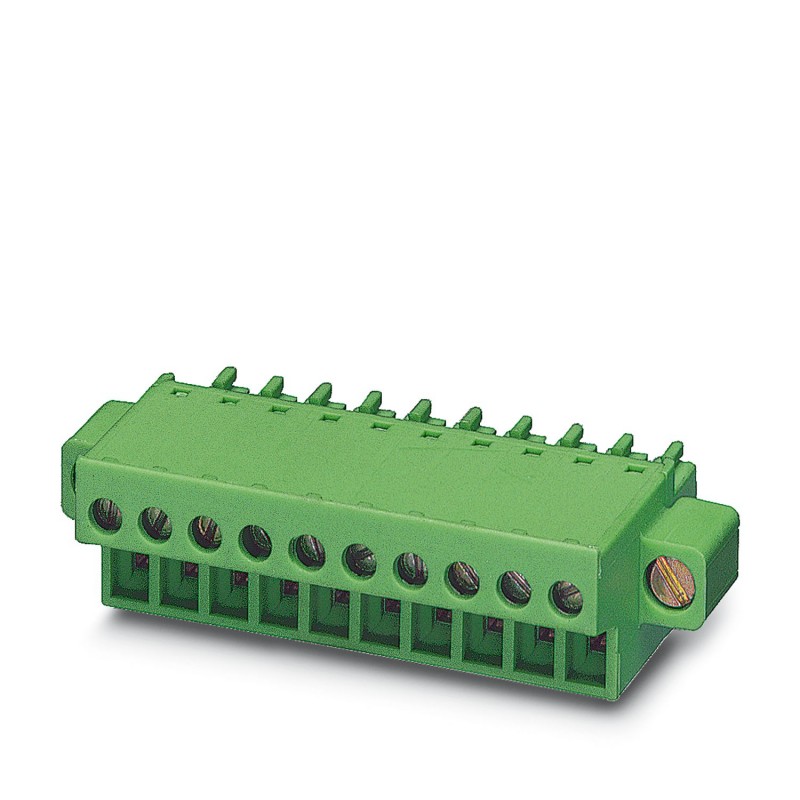

FRONT-MC 1,5/16-STF-3,81 CN1 1797240 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nomi..
FRONT-MC 1,5/16-STF-3,81 CN1
1797240
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 8 A, número de polos: 16, paso: 3,81 mm, tipo de conexión: Conexión por tornillo frontal, color: verde, superficie contactos: Estaño
Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra de conexión, Número de potenciales: 16, Númerode filas: 1, Número de polos por fila: 16, número de conexiones: 16, familia de artículos: FRONT-MC 1,5/..-STF, paso: 3,81 mm, tipo de conexión: Conexión por tornillo frontal, dirección de conexión conductor/placa de circuito impreso: 0 °, Stecksystem: MINI COMBICON, Bloqueo: Bloqueo por tornillo, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 16, paso: 3,81 mm, tipo de conexión: Conexión por tornillo frontal, color: verde, superficie contactos: Estaño
Datos mercantiles
| Clave de pedido | 1797240 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAEAA - |
| EAN | 4046356639651 |
| Peso por unidad (sin incluir el embalaje) | 20,800 g |
| Número de tarifa arancelaria | 85366990 |
Dimensiones
| Longitud [ l ] | 21,7 mm |
|---|---|
| Anchura [ w ] | 71,35 mm |
| Altura [ h ] | 12,3 mm |
| Paso | 3,81 mm |
| Media a | 57,15 mm |
Generalidades
| Familia de artículos | FRONT-MC 1,5/..-STF |
|---|---|
| Número de polos | 16 |
| Tipo de conexión | Conexión por tornillo frontal |
| Tensión de dimensionamiento (III/3) | 160 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1,5 mm² |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,34 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| AWG conforme a UL/CUL mín. | 30 |
| AWG conforme a UL/CUL máx. | 16 |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|---|
| CUL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 4.0 | EC002643 |
|---|---|
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
