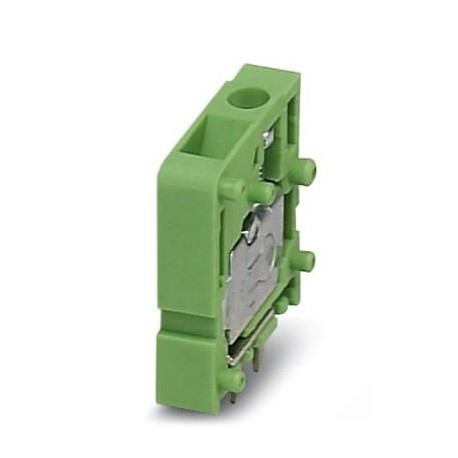

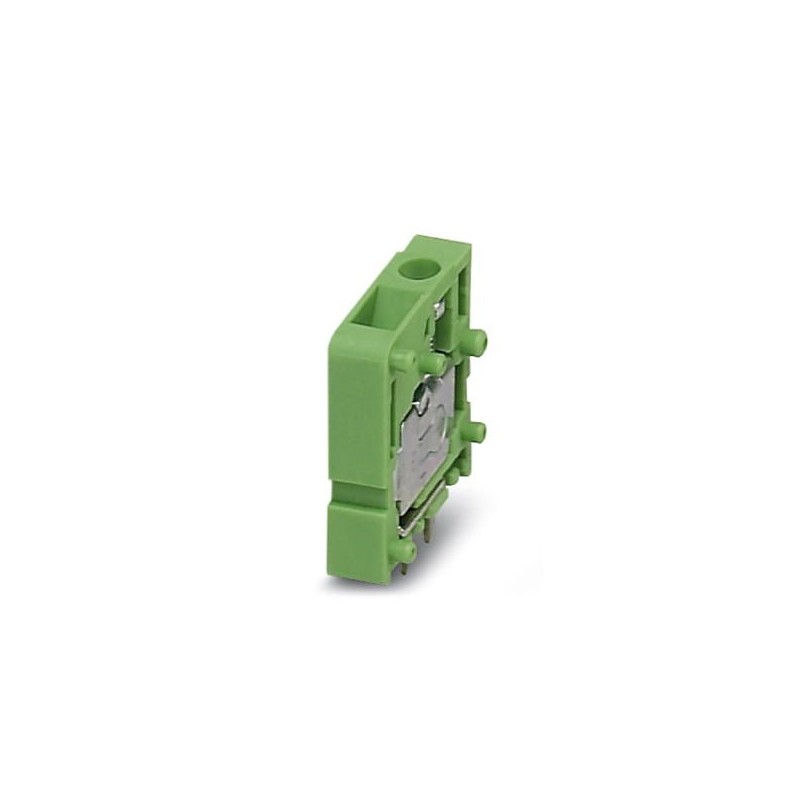

FRONT 2,5-V/SA10-EX/ 9 SO NZ 1987384 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente n..
FRONT 2,5-V/SA10-EX/ 9 SO NZ
1987384
PHOENIX_CONTACT
10
Producto bajo demanda, no admite devolución.
Terminal de tarjetas de circuitos impresos, corriente nominal: 21 A, sección nominal: 2,5 mm², número de potenciales: 9, número de filas: 1, número de polos por fila: 9, familia de artículos: FRONT 2,5-V-EX, paso: 5 mm, tipo de conexión: Conexión por tornillo frontal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 90 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón novecientos ochenta y siete mil trescientos ochenta y cuatro |
|---|---|
| Unidad de embalaje | 10 pc |
| Cantidad de orden mínima | 10 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4017918928742 |
| Peso por Pieza (sin incluir el embalaje) | 35.850 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | DE (Alemania) |
Propiedades del elemento
| Breve descripción del artículo | Bloque de terminales del PWB |
|---|---|
| Gama de artículos | FRENTE 2,5-V-EX |
| Cancha | 5 mm |
| Número de posiciones | Nueve |
| Método de conexión | Frente tornillo de conexión |
| Rosca de tornillo | M2,5 |
| Tipo de montaje | Soldadura por ola |
| La disposición de las clavijas | Lineal de doble fijación |
| Número de niveles de | Uno |
Capacidad de conexión
| Conductor sección transversal del sólido | 0.2 mm2 ... 2,5 mm2 |
|---|---|
| Conductor de sección transversal flexible | 0.2 mm2 ... 2,5 mm2 |
| Sección cruzada del Conductor AWG / kcmil | 24 ... 14 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0,25 mm2 ... 1,5 mm2 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0,25 mm2 ... 1,5 mm2 |
| 2 conductores con la misma sección transversal, maciza | 0.2 mm2 0,75 mm2 ... |
| 2 conductores con la misma sección transversal, flexible | 0.2 mm2 0,75 mm2 ... |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico | 0,25 mm2 ... 0.34 mm2 |
| Pelar longitud | 9 mm |
| Par | 0.4 Nm 0,5 Nm ... |
Datos del Material - contacto
| Nota | WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contacto | Aleación de Cu |
| Características de la superficie | Recubrimiento de estaño |
| De Metal de la superficie de la terminal de punto (capa superior) | Estaño (4 - 8 µm Sn) |
| La superficie de Metal de soldadura de superficie (capa superior) | Estaño (4 - 8 µm Sn) |
Los datos de Material de vivienda
| Material aislante | PA |
|---|---|
| Material aislante grupo | Yo |
| CTI según IEC 60112 | Seiscientos |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12 | Ochocientos cinquenta |
| Glow wire temperatura de ignición GWIT según EN 60695-2-13 | Setecientos setenta y cinco |
| La temperatura de la bola de la prueba de presión según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Dibujo tridimensional | |
|---|---|
| Longitud [ l ] | 18.5 mm |
| Cancha | 5 mm |
| Altura (sin soldadura del pin) | 20 mm |
| La soldadura del pin [P] | 3.5 mm |
| Espacio entre pines | 5 mm |
| Pin dimensiones | 0.8 x 0.8 mm |
| La dimensión de una | 40 mm |
Información de embalaje
| Tipo de embalaje | embalado en cajas de cartón |
|---|---|
| Piezas por paquete | Diez |
| Denominación unidades de embalaje | Pcs. |
Condiciones ambientales
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (de la asamblea) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C |
La terminación y el método de conexión
| Prueba para el conductor de los daños y flojedad. | IEC 60999-1:1999-11 |
|---|---|
| La prueba pasa |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| La prueba pasa | |
| Sección cruzada del Conductor / conductor tipo / fuerza de tracción | 0.2 mm2 / sólido / > 10 N |
| 0.2 mm2 / flexible / > 10 N | |
| 2,5 mm2 flexible / > 50 N | |
| 2,5 mm2 / sólido / > 50 N |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien noventaeCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos uno
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos
| Característica | Valor |
|---|---|
| Altura (EF000040) | 24.5 mm |
| Número de conexiones eléctricas (EF008252) | 9 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 21 A |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -50 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
