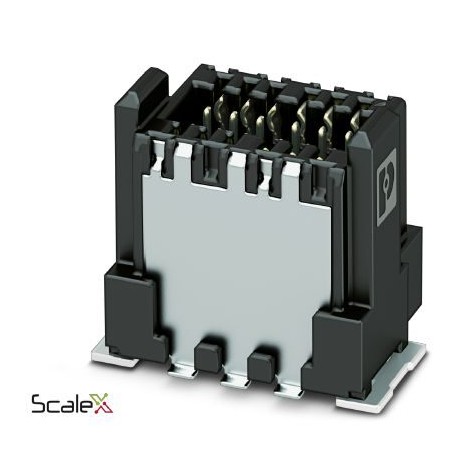

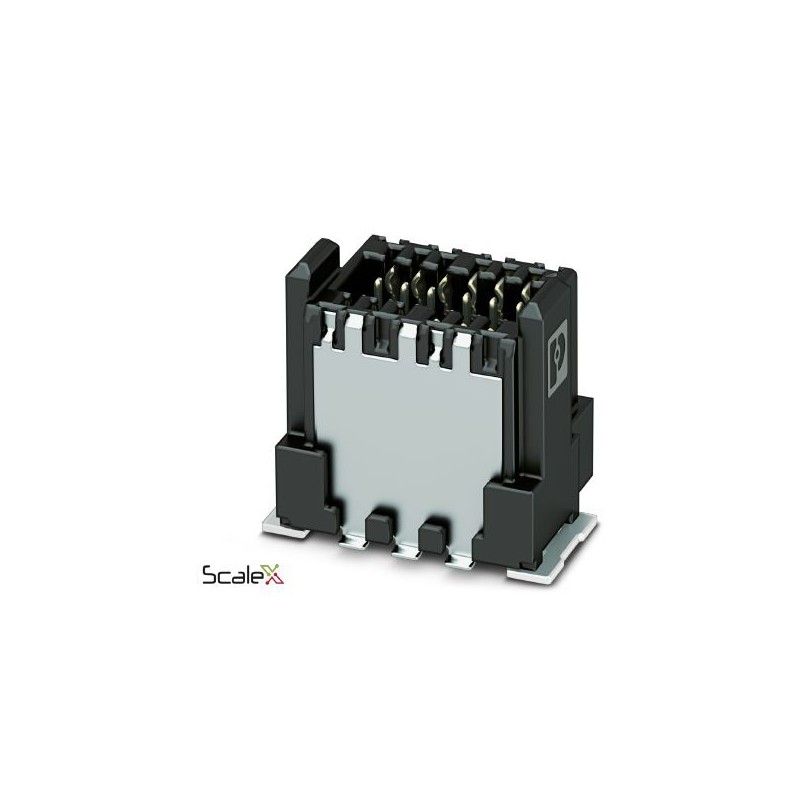

FP 0,8/ 52-MV-SH 2,65 1043756 PHOENIX CONTACT Regleta de cuchillas SMD apantallada, Corriente nominal con 20..
FP 0,8/ 52-MV-SH 2,65
1043756
PHOENIX_CONTACT
250
Regleta de cuchillas SMD apantallada, Corriente nominal con 20 °C: 1,7 A, Tensión de prueba: 500 V AC, número de polos: 52, paso: 0,8 mm, color: negro, superficie contactos: Oro
Regleta de cuchillas SMD apantallada, corriente nominal: 1,7 A, Tensión de prueba: 500 VAC, número de polos: 52, paso: 0,8 mm, color: negro, superficie contactos: Oro, tipo de contacto: Macho, montaje: Soldadura SMD
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1043756 |
|---|---|
| Unidad de embalaje | 250 pcs |
| Clave de venta | AADBBB - |
| Cantidad de pedido mínima | 250 pcs |
| EAN | 4055626614151 |
| Peso por unidad (sin incluir el embalaje) | 3,897 g |
| Número de tarifa arancelaria | 85366990 |
Propiedades del artículo
| Abreviatura | Regleta de cuchillas SMD apantallada |
|---|---|
| Sistema enchufable | FINEPITCH 0,8 mm shielded |
| Tipo de contacto | Macho |
| Propiedad eléctrica | apantallado |
| Familia de artículos | FP 0,8/...-MV-SH 2,65 |
| Paso | 0,8 mm |
| Número de polos | 52 |
| Tipo de montaje | Soldadura SMD |
| Número de pisos | 2 |
| Número de potenciales | 52 |
Datos eléctricos
| Corriente nominal con 20 °C | 1,7 A (80 polos) |
|---|---|
| Tensión de prueba | 500 V AC IEC 60512-4-1:2003 |
| Resistencia de contacto | ≤15 mΩ, (IEC 60512-2-1:2002-02) |
| Resistencia de aislamiento | ≥ 5 GΩ, (IEC 60512-3-1:2002-02) |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal área de contacto (capa superior) | Oro (Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (Ni), |
| Superficie de metal área de soldadura (capa superior) | Estaño (Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (Ni) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 150 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 6,1 mm |
|---|---|
| Anchura [ w ] | 24,7 mm |
| Altura [ h ] | 7,75 mm |
| Paso | 0,8 mm |
| Altura de construcción (altura sin espiga de soldadura) | 7,15 mm |
| Coplanaridad | ≤ 0,1 mm |
| Media a | 20,25 mm |
Dimensiones para la aplicación
| Recubrimiento de contactos | 0,8 mm |
|---|---|
| Longitud de introducción | 1,5 mm |
| Desplazamiento del centro | ± 0,7 mm en eje longitudinal y transversal |
| Tolerancia angular | ± 2 ° en eje longitudinal |
| ± 4 ° en eje transversal | |
| Altura de la pila | 7,5 mm Tolerancia: +1,5 mm (en combinación con Familia de artículos:FP 0,8/...-FV-SH 4,85) |
| 10,5 mm Tolerancia: +1,5 mm (en combinación con Familia de artículos:FP 0,8/...-FV-SH 7,85) |
Indicaciones de embalaje
| Esquema de dimensiones |  |
|---|---|
| Tipo de embalaje | Correa de 44 mm de ancho |
| Unidad de embalaje | 250 |
| Denominación Unidades de embalaje | Unidades |
| Ancho de cinta [W] | 44,4 mm |
| Diámetro de la bobina [A] | 330 mm |
| Medidas exteriores de la bobina [W2] | 50,4 mm |
| Tipo del embalaje exterior | Bolsa transparente |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Transmisión de datos
| Ocupación de pins | G, S, S, G, S, S, G |
|---|---|
| Atenuación de inserción (IL) |  |
| Pie de figura | Par diferencial - 12 mm de altura |
| Atenuación paradiafónica (NEXT) |  |
| Pie de figura | Par diferencial - 12 mm de altura |
Indicaciones de procesamiento
| Proceso | Soldadura por reflujo |
|---|---|
| Especificación del ensayo | conforme a IPC/JEDEC J-STD-020E:2014-12 |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -55 °C ... 125 °C |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
