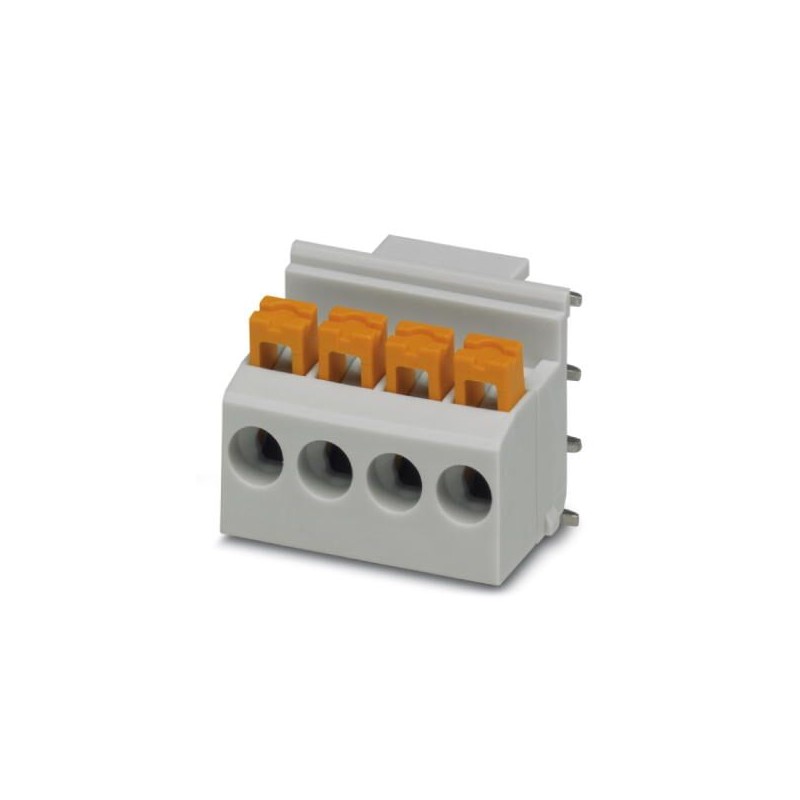

FKDSO 2,5/ 4-R KMGY TP:5-8 1129469 PHOENIX CONTACT Borne para placa de circuito impreso
FKDSO 2,5/ 4-R KMGY TP:5-8
1129469
PHOENIX_CONTACT
50
Borne para placa de circuito impreso
Borne para placa de circuito impreso, corriente nominal: 22 A, tensión nominal (III/2): 250 V, sección nominal: 2,5 mm², número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: FKDSO 2,5/..-R, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: gris claro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. Artículo con salida de pin lateral a la derecha
Borne para placa de circuito impreso, corriente nominal: 22 A, tensión de dimensionamiento (III/2): 250 V, sección nominal: 2,5 mm², número de polos: 4, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °
Envolventes electrónica
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1129469 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | ACHADA - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4063151056391 |
| Peso por unidad (sin incluir el embalaje) | 4,930 g |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | FKDSO 2,5/..-R |
| Paso | 5 mm |
| Número de polos | 4 |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de montaje | Soldadura por ola |
| Número de pisos | 1 |
| Número de conexiones | 4 |
| Número de potenciales | 4 |
Capacidad conex.
| Tipo de conexión | Conexión por resorte push-in |
|---|---|
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG / kcmil | 24 ... 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Longitud de pelado | 10 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
Indicaciones de embalaje
| Unidad de embalaje | 50 |
|---|---|
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la curva de capacidad de carga de corriente/derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 2,5 mm² / rígido / > 50 N | |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / flexible / > 60 N |
Ensayos mecánicos según las normas
| Especificación del ensayo | DIN EN 60947-7-4 (VDE 0611-7-4) |
|---|
Ensayos eléctricos
| Corriente asignada | 22 A |
|---|---|
| Sección de conductor | 2,5 mm² |
| Tensión de dimensionamiento (III/2) | 250 V |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60947-1 (VDE 0660-100):2011-10 |
|---|---|
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 250 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
| Valor mínimo de la línea de fuga (III/3) | 3,2 mm |
| Valor mínimo de la línea de fuga (III/2) | 1,25 mm |
| Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
Curvas de capacidad de corriente / curvas derating
| Especificación del ensayo | DIN EN 60947-7-4 (VDE 0611-7-4) |
|---|
Prueba vibración
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Resultado | Prueba aprobada |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 - 60,1 Hz) |
| Aceleración | 5 g (60,1 - 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
