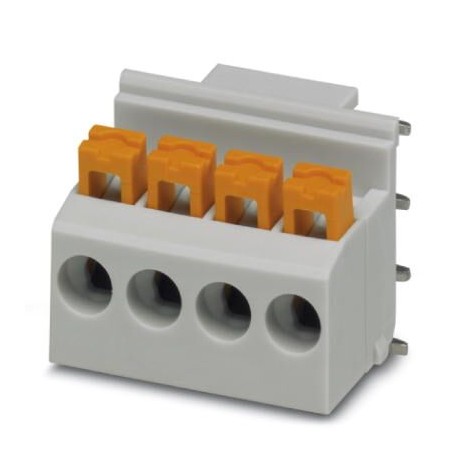

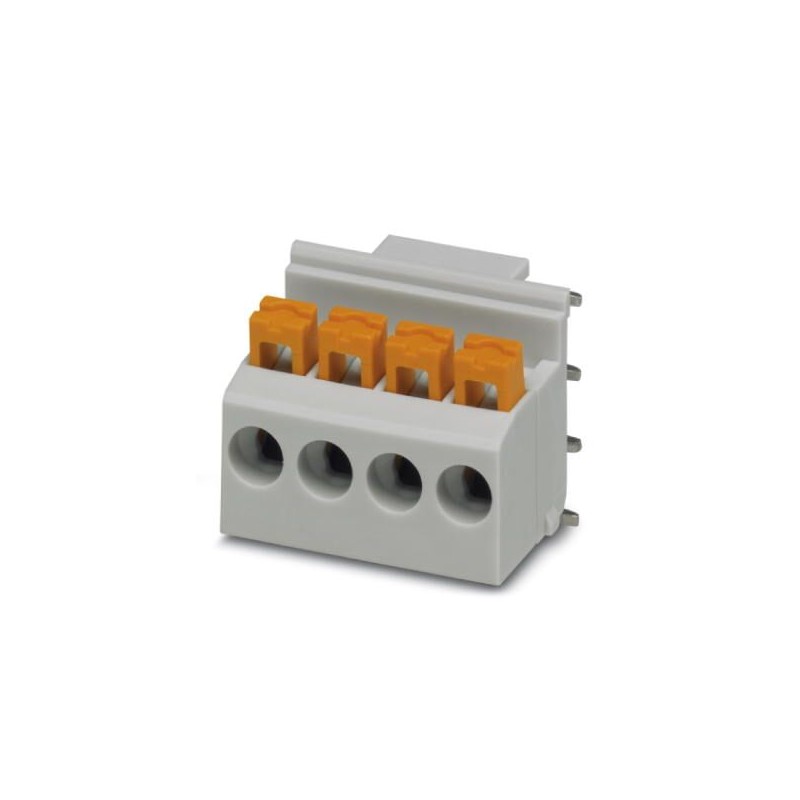

FKDSO 2,5/ 4-R GY 1046773 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 22 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FKDSO 2,5/ 4-R GY 1046773 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 22 ..

FKDSO 2,5/ 4-R GY

1046773

PHOENIX_CONTACT

50

Producto bajo demanda, no admite devolución.

Terminal de tarjetas de circuitos impresos, corriente nominal: 22 A, tensión nominal (III/2): 250 V, sección nominal: 2,5 mm2, número de potenciales: 4, número de filas: 1, número de polos por fila: 4, familia de artículos: FKDSO 2,5/..-R, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: gris, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1. Artículo con salida de pin lateral a la derecha

Borne para placa de circuito impreso, corriente nominal: 22 A, tensión de dimensionamiento (III/2): 250 V, sección nominal: 2,5 mm², paso: 5 mm, número de polos: 4, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm. Artículo con salida lateral de pines

Más detalles


Conectores > Terminal para circuito impreso

Envolventes electrónica

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido1046773
Unidad de embalaje50 pcs
Clave de ventaACHADA -
Cantidad de pedido mínima50 pcs
EAN4055626644509
Peso por unidad (sin incluir el embalaje)4,930 g
Número de tarifa arancelaria85369010

Dibujos

Diagrama

Diagrama
Tipo: FKDSO 2,5/...-L(R)
Comprobación conforme a DIN EN 60512-5-2-2003-01
Factor de reducción = 1
Número de polos: 4

Regresar arriba

Propiedades del artículo

AbreviaturaBorne para placa de circuito impreso
Familia de artículosFKDSO 2,5/..-R
Paso5 mm
Número de polos4
Tipo de conexiónConexión por resorte push-in
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal
Número de pisos1
Número de conexiones4
Número de potenciales4
Regresar arriba

Datos característicos eléctricos

Tensión nominal250 V
Regresar arriba

Capacidad conex.

Tipo de conexiónConexión por resorte push-in
Sección de conductor rígido0,2 mm² ... 2,5 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG / kcmil24 ... 14
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico0,25 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico0,5 mm² ... 1,5 mm²
Longitud de pelado10 mm
Regresar arriba

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado galvánicamente
Superficie de metal del punto de embornaje (capa superior)Estaño (5 - 7 µm Sn)
Superficie de metal área de soldadura (capa superior)Estaño (5 - 7 µm Sn)
Regresar arriba

Datos del material - carcasa

AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Regresar arriba

Dimensiones del producto

Longitud [ l ]25,9 mm
Altura [ h ]26,5 mm
Paso5 mm
Altura de construcción (altura sin espiga de soldadura)24 mm
Longitud del pin [P]3,5 mm
Dimensiones de patilla0,8 x 1 mm
Media a15 mm
Regresar arriba

Dimensiones para el diseño de la placa de circuito impreso

Diámetro orificio1,4 mm
Regresar arriba

Indicaciones de embalaje

Unidad de embalaje50
Denominación Unidades de embalajeUnidades
Regresar arriba

Condiciones ambientales

Temperatura ambiente (almacenamiento / transporte)-40 °C ... 55 °C
Temperatura ambiente (montaje)-5 °C ... 100 °C
Temperatura ambiente (servicio)-40 °C ... 105 °C (En función de la curva de capacidad de carga de corriente/derating)
Regresar arriba

Conexión y método de conexión

Comprobación de daños en los conductores y de aflojamientoDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Regresar arriba

Ensayo de tracción

Ensayo de tracciónDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Sección de conductor / tipo de conductor / fuerza de tracción0,2 mm² / rígido / > 10 N
2,5 mm² / rígido / > 50 N
0,2 mm² / flexible / > 10 N
4 mm² / flexible / > 60 N
Regresar arriba

Ensayos mecánicos según las normas

Especificación del ensayoDIN EN 60947-7-4 (VDE 0611-7-4)
Regresar arriba

Ensayos eléctricos

Corriente asignada22 A
Sección de conductor2,5 mm²
Tensión de dimensionamiento (III/2)250 V
Tensión transitoria de dimensionamiento (III/2)4 kV
Regresar arriba

Líneas de fuga y espacios de aire

Espacios de aire y líneas de fugaDIN EN 60947-1 (VDE 0660-100):2011-10
Especificación del ensayoDIN EN 60947-1 (VDE 0660-100):2011-10
Tensión de aislamiento de dimensionamiento (III/3)250 V
Tensión de aislamiento de dimensionamiento (III/2)250 V
Tensión de aislamiento de dimensionamiento (II/2)630 V
Tensión transitoria de dimensionamiento (III/3)4 kV
Tensión transitoria de dimensionamiento (III/2)4 kV
Tensión transitoria de dimensionamiento (II/2)4 kV
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)3 mm
Valor mínimo de la línea de fuga (III/3)3,2 mm
Valor mínimo de la línea de fuga (III/2)1,25 mm
Valor mínimo de la línea de fuga (II/2)3,2 mm
Regresar arriba

Curvas de capacidad de corriente / curvas derating

Especificación del ensayoDIN EN 60947-7-4 (VDE 0611-7-4)
Regresar arriba

Prueba vibración

Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
ResultadoPrueba aprobada
Frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 - 60,1 Hz)
Aceleración5 g (60,1 - 150 Hz)
Duración de ensayo por eje2,5 h
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Regresar arriba

ETIM

ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Regresar arriba

ETIM for 1046773 Conectores (EC002643)
Característica Valor
Altura (EF000040) 19.05 mm
Número de conexiones eléctricas (EF008252) 4
Número de pisos (EF002659) 1
Dimensión modular de las conexiones (EF006827) 5 mm
Corriente nominal In (EF008250) 22 A
Tensión nominal (EF000228) 250 V
Picos de tensión nominal (EF002993) 4 kV
Categoría de sobretensión (EF006785) III
Grado de contaminación (EF006786) 2
Tipo de conexión del conductor (EF006821) Conexión de abrazadera con resorte
Sección de conductor conectable sólido (EF007337) 0.2 mm²
Sección de conductor conectable fino con manguito final (EF007339) 0.25 mm²
Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) 0.2 mm²
Sección de conductor conectable (EF007343) 2.5 mm²
Tipo de conexión del circuito impreso (EF006822) Conexión de soldadura
Material de la superficie de conexión (EF006826) Estaño
Diámetro del pin de conexión (EF006823) 1.4 mm
Longitud del pin (EF006825) 3.5 mm
Material del cuerpo aislante (EF007543) Otros
Color de la carcasa (EF000136) Gris
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Temperatura de operatividad (EF002393) -40 °C
Tipo de montaje en placa de circuitos impresos (EF008226) Contacto de conexión
Tipo de fijación (EF002442) Soldar
