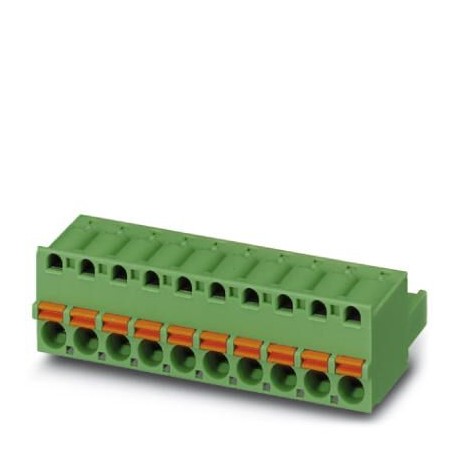

FKC 2,5-3HAC026592-002-SET
1833644
PHOENIX_CONTACT
10
Juego de conectores enchufables
Set de conectores enchufables, Juego de conectores enchufables, corriente nominal: 12 A, corriente nominal: 12 A, familia de artículos: SET, corriente nominal: 12 A
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1833644 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | AAAFAB - |
Cantidad de pedido mínima | 10 pcs |
EAN | 4046356920810 |
Peso por unidad (sin incluir el embalaje) | 17,800 g |
Número de tarifa arancelaria | 85366990 |
Abreviatura | Conector enchufable para placa de circ. impreso |
---|---|
Sistema enchufable | CLASSIC COMBICON |
Tipo de contacto | Hembra de conexión |
Familia de artículos | FKC 2,5/..-ST |
Paso | 5,08 mm |
Número de polos | 10 |
Tipo de conexión | Conexión por resorte push-in |
Número de pisos | 1 |
Número de conexiones | 10 |
Número de potenciales | 10 |
Corriente nominal | 12 A |
---|---|
Tensión nominal | 320 V |
Tensión de dimensionamiento | 320 V |
Tipo de conexión | Conexión por resorte push-in |
---|---|
enchufable | sí |
Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG / kcmil | 24 ... 12 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 2,5 mm² |
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
Longitud de pelado | 10 mm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Características de la superficie | estañado de fundición maleable |
Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
Aislamiento | PA |
---|---|
Grupo material aislante | I |
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Aislamiento | PBT |
---|---|
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Unidad de embalaje | 10 |
---|---|
Denominación Unidades de embalaje | Unidades |
Tipo de observación | Observación referente al funcionamiento |
---|---|
Observación | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
Comprobación de la conexión de conductores | El extremo pelado del conductor más grande se puede insertar completamente y sin fuerza excesiva en la abertura del punto de embornaje. |
---|---|
Resultado de la prueba | Prueba aprobada |
Comprobación: conectar y soltar varias veces | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Prueba aprobada | |
Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
Prueba aprobada |
Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Prueba aprobada | |
Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
0,2 mm² / flexible / > 10 N | |
2,5 mm² / rígido / > 50 N | |
2,5 mm² / flexible / > 50 N |
Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
---|---|
Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
Resultado | Prueba aprobada |
Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
Número de ciclos | 25 |
Fuerza al enchufar por polo aprox. | 8 N |
Fuerza al desenchufar por polo aprox. | 6 N |
Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
Resultado | Prueba aprobada |
Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
Fuerza de ensayo por polo | 34 N |
Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
Valor mínimo de la línea de fuga (III/3) | 4 mm |
Valor mínimo de la línea de fuga (III/2) | 3 mm |
Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|
Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
---|---|
Corriente de prueba (sección mínima) | 4 A AC |
Corriente de prueba (sección máxima) | 12 A AC |
Ciclos de temperatura | 192 |
Fuerza al enchufar por polo aprox. | 8 N |
---|---|
Fuerza al desenchufar por polo aprox. | 6 N |
Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
---|---|
Resistencia de contacto R1 | 1 mΩ |
Ciclos de enchufe | 25 |
Resistencia de contacto R2 | 1,1 mΩ |
Tensión de choque soportable a nivel del mar | 4,8 kV |
Tensión alterna soportable | 2,21 kV |
Resistencia de aislamiento Polos contiguos | > 0,4 TΩ |
Especificación del ensayo | DIN EN ISO 6988:1997-03 |
---|---|
Esfuerzo por frío | -40 °C/2 h |
Esfuerzo térmico | 100 °C/168 h |
Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
Tensión de choque soportable a nivel del mar | 4,8 kV |
Tensión alterna soportable | 2,21 kV |
Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
---|---|
Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
eCl@ss 10.0.1 | 27440390 |
---|---|
eCl@ss 4.0 | 27260700 |
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440309 |
eCl@ss 8.0 | 27440390 |
eCl@ss 9.0 | 27440390 |
UNSPSC 13.2 | 39121409 |
---|---|
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
