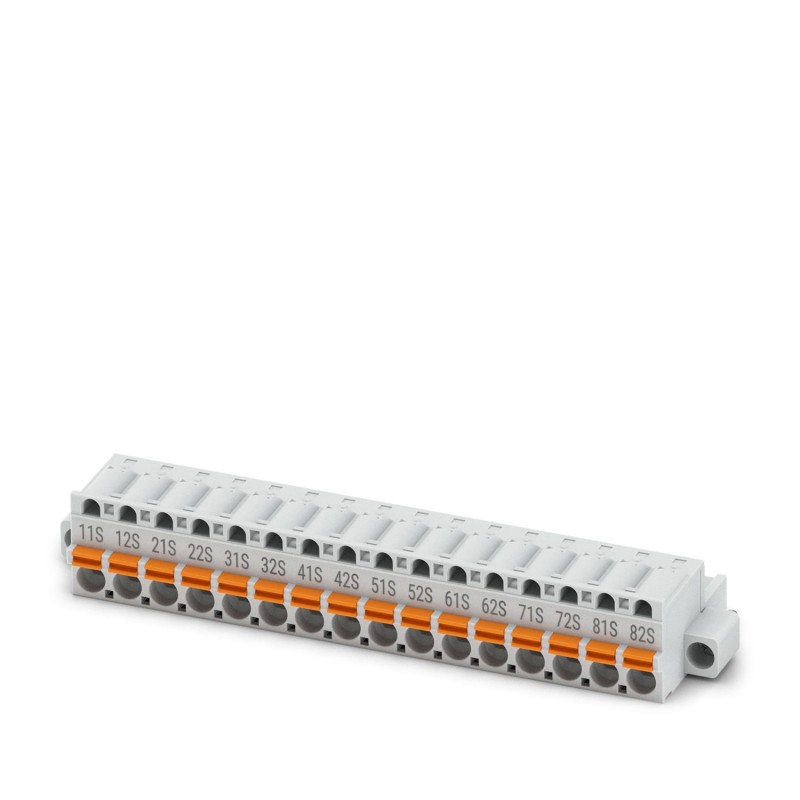

FKC 2,5/16-STF-5,08GY7035BDNZ1 1745111 PHOENIX CONTACT Conector de placa de circuito impreso, sección nomina.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FKC 2,5/16-STF-5,08GY7035BDNZ1 1745111 PHOENIX CONTACT Conector de placa de circuito impreso, sección nomina..

FKC 2,5/16-STF-5,08GY7035BDNZ1

1745111

PHOENIX_CONTACT

50

Producto bajo demanda, no admite devolución.

Conector de placa de circuito impreso, sección nominal: 2,5 mm², color: gris claro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 16, número de filas: 1, número de polos: 16, número de conexiones: 16, familia de artículos: FKC 2,5/..-STF, paso: 5,08 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON MSTB 2,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja

Conector PCB, sección transversal nominal: 2,5 mm2, color: gris claro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Socket, número de potenciales: 16, número de filas: 1, número de posiciones: 16, número de conexiones: 16, gama de productos: FKC 2,5/.. - STF, paso de paso: 5,08 mm, método de conexión: Conexión de resorte de empuje, dirección de conexión conductor/PCB: 0 °, clip de bloqueo: - Clip de bloqueo, sistema de enchufe: COMBICON MSTB 2,5, bloqueo: Mecanismo de bloqueo por tornillo, montaje: Brida de tornillo, tipo de embalaje: empaquetado en cartón

Más detalles


Conectores > Conector de cable para conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $653.27
Precio unitario: $13.07
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clave De Datos Comerciales

OrderkeyMillón setecientos cuarenta y cinco mil cien once
Unidad de embalaje50 pc
Cantidad de orden mínima50 pc
NotaPara un Pedido (no retornable)
GTIN4046356307734
Peso por Pieza (sin incluir el embalaje)27.970 g
Personalizado número de tarifaOchenta y cinco millones trescientos sesenta y seis mil novecientos noventa
País de origenDE (Alemania)

Dimensiones

Longitud [ l ]25.73 mm
Ancho [ w ]91.38 mm
Altura [ h ]15 mm
Cancha5.08 mm
La dimensión de una76.2 mm

General

Gama de artículosFKC 2,5/..-STF
Número de posicionesDieciseis
Método de conexiónEmpujar-en la primavera de conexión
Tensión de impulso admisible (III/3)4 kV
Tensión de impulso admisible (III/2)4 kV
Tensión de impulso admisible (II/2)4 kV
Tensión asignada (III/3)320 V
Tensión asignada (III/2)320 V
Tensión nominal (II/2)630 V
Conexión en acc. con el estándar deES-VDE
Corriente Nominal IN12 Un
Nominal de la sección transversal2,5 mm2
Interna cilíndrica de gageA2
Pelar longitud10 mm

Los datos de conexión

Conductor de sección transversal sólida min.0.2 mm2
Conductor sección transversal del sólido máx.2,5 mm2
Conductor de sección transversal flexible min.0.2 mm2
Conductor de sección transversal flexible max.2,5 mm2
Conductor de sección transversal flexible, con virola sin manguito de plástico min.0,25 mm2
Conductor de sección transversal flexible, con virola sin manguito de plástico max.2,5 mm2
Conductor de sección transversal flexible, con virola con manguito de plástico min.0,25 mm2
Conductor de sección transversal flexible, con virola con manguito de plástico max.2,5 mm2
Sección cruzada del Conductor AWG min.Veinticuatro
Sección cruzada del Conductor AWG max.Doce
2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min.0,5 mm2
2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max.1 mm2
Mínimo AWG según UL/CULVeintiséis
Máximo AWG según UL/CULDoce

Especificaciones para virolas

Se recomienda alicates1212034 CRIMPFOX 6
Casquillos sin aislante collar, de acuerdo a la norma DIN 46228-1Cruz sección: 0,5 mm2; Longitud: 8 mm a 10 mm
Sección transversal: 0.75 mm2; Longitud: 8 mm a 10 mm
Sección transversal: 1 mm2; Longitud: 8 mm a 10 mm
Sección transversal de 1,5 mm2, Longitud: 8 mm a 10 mm
Sección transversal: 2.5 mm2, Longitud: 10 mm

Normas y Reglamentos

Conexión en acc. con el estándar deES-VDE
CUL

Ambiental, Cumplimiento De Productos

China RoHSEcológico periodo de uso: ilimitado = EFUP-e
No hay sustancias peligrosas por encima de los valores de umbral

Clasificaciones


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf 24 Mbytes
