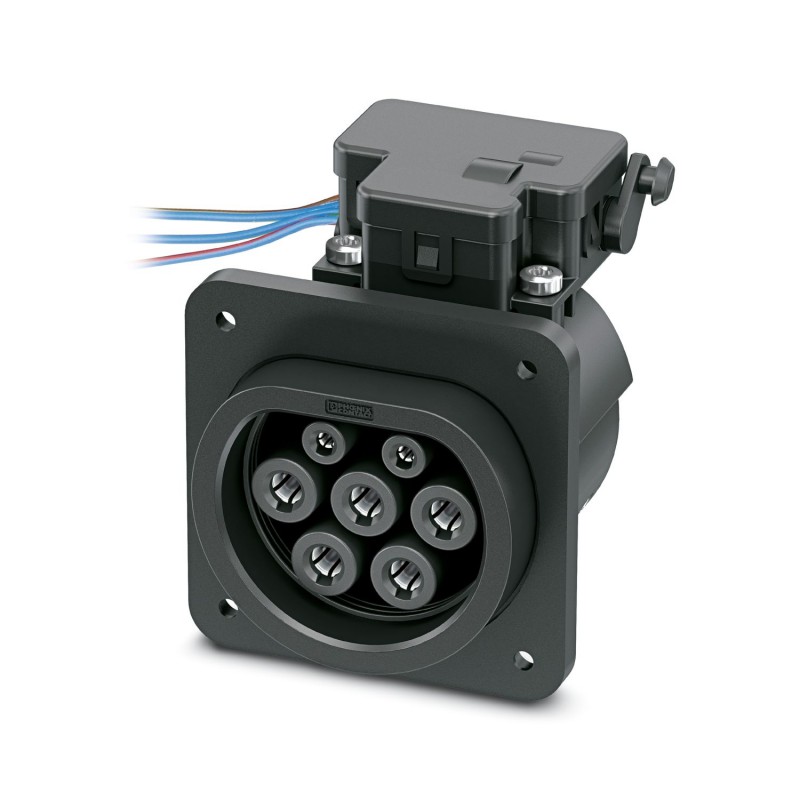

EV-T2M3SE24-3AC32A-0,5M6,0E11 1409681 PHOENIX CONTACT Conector de carga para infraestructuras para cargar co..
EV-T2M3SE24-3AC32A-0,5M6,0E11
1409681
PHOENIX_CONTACT
Conector de carga para infraestructuras para cargar con corriente alterna (AC) vehículos eléctricos, compatible con conectores de carga para infraestructuras, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), 24 V Actuador de bloqueo, Conductores individuales, Longitud: 0,5 m, Conexión por tornillo de una tapa abatible: solo posible en la parte delantera, Protegidos adicionalmente contra salpicaduras de agua desde atrás mediante obturaciones de hilos individuales
CHARX connect, Caja de carga de infraestructuras, conexión por tornillo de tapa de protección en la parte trasera, Protegidos adicionalmente contra salpicaduras de agua desde atrás mediante obturaciones de hilos individuales, Para cargar vehículos eléctricos (EV) con corriente alterna (AC), Compatible con conectores de carga para infraestructuras, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Conductores individuales, longitud: 0,5 m, Actuador de bloqueo: 24 V, 4-polos, Montaje en pared trasera, Generación 1, Logotipo "PHOENIX CONTACT"
CHARX connect, Toma de infraestructura, Protegidos adicionalmente contra salpicaduras de agua desde atrás mediante obturaciones de hilos individuales, para cargar vehículos eléctricos (EV) con corriente alterna (AC), Tipo 2, IEC 62196-2, 32 A / 480 V (AC), Conductores individuales, longitud: 0,5 m, actuador de bloqueo: 24 V, 4 polos, Montaje en pared trasera, Logotipo de PHOENIX CONTACT
Dispositivos enchufables industriales y especiales > Conector para la carga de coches eléctricos E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Toma de infraestructura |
| Familia de productos | CHARX connect |
| Aplicación | para cargar vehículos eléctricos (EV) con corriente alterna (AC) |
| compatible con conectores de carga para infraestructuras | |
| Componentes | Protegidos adicionalmente contra salpicaduras de agua desde atrás mediante obturaciones de hilos individuales |
| Logotipo colocado | Logotipo de PHOENIX CONTACT |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3, caso B |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Tipo de corriente de carga | AC trifásica |
| Potencia de carga | 26,6 kW |
| Corriente de carga | 32 A |
| Contacto de potencia | |
| Número | 5 (L1, L2, L3, N, PE) |
| Tensión nominal | 480 V AC |
| Corriente asignada | 32 A |
| Contacto de aviso | |
| Número | 2 (CP, PP) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Actuador de bloqueo | |
| Tensión de servicio | 24 V |
| Nota sobre número de polos | 4 polos |
| Posición del actuador de bloqueo | en el centro arriba |
| Actuador de bloqueo | |
| Tensión de servicio | 24 V |
| Nota sobre número de polos | 4 polos |
| Posición del actuador de bloqueo | en el centro arriba |
| Posible rango de tensión de alimentación en el motor | 22 V ... 26 V |
| Tensión máxima para la detección del bloqueo | 30 V |
| Corriente del motor típica del bloqueo | 0,05 A |
| Corriente inversa del motor | máx. 0,5 A |
| Tiempo de permanencia máx. con corriente de bloqueo | 1 s |
| Tiempo de adaptación recomendado | 600 ms |
| Tiempo de pausa tras un trayecto de entrada o salida | 3 s |
| Vida útil ciclos de conexión | > 10000 ciclos de carga |
| Detección de bloqueo | existente |
| Desbloqueo mecánico de emergencia | existente |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Longitud del cable | 0,5 m |
| Construcción de cable | 4 x 0,5 mm² |
| Radio de flexión | min. 15 mm |
| Diámetro exterior del cable | 1,60 mm ±0,02 mm |
| Peso del cable | 7,00 kg/km |
| Resistencia de la línea | ≤ 37,1 Ω/m |
| Conductor individual, color | BU/RD, BU/GN, BU/YE, BU/BN |
| Longitud del cable | 0,5 m (Cables AC) |
| 0,5 m (Cables de actuadores de enclavamiento) | |
| Tipo de cable | Conductores individuales |
| Estructura de cable | 5x 6,0 mm² + 2x 0,5 mm² |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | IEC 62196-2 |
| Tipo de montaje Toma de carga para infraestructuras | Montaje en pared trasera (Posible inclinación frontal de 0 a 90 grados) |
| Montaje frontal (solo con actuador de bloqueo desmontado (véanse las variantes EV-T2M3SE…E00)) | |
| Tipo de montaje Tapa de protección | parte posterior (disponible por separado) |
| Diámetro del orificio de fijación | 7,00 mm (ø) |
