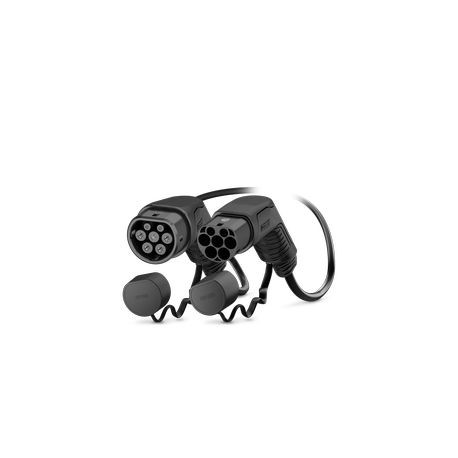

EV-T2G3PC-3AC20A-7,0M2,5ESBK31 1225482 PHOENIX CONTACT CHARX connect, Cable de carga AC móvil, con conectore..
EV-T2G3PC-3AC20A-7,0M2,5ESBK31
1225482
PHOENIX_CONTACT
CHARX connect, Cable de carga AC móvil, con conectores de carga para vehículos e infraestructuras, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2, con capuchón sin logotipo, Tipo 2, IEC62196-2, 20 A / 480 V (AC), C-Line, Espacio libre para el adhesivo con el logotipo, cable: 7 m, negro, recto
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲| Tipo de producto | Cables de carga CA |
| Familia de productos | CHARX connect comfort |
| Aplicación | Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2 |
| compatible con tomas de carga de infraestructuras de tipo 2 en los postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga AC móvil |
| con conectores de carga para vehículos e infraestructuras | |
| Componentes | con capuchón sin logotipo |
| Logotipo colocado | Espacio libre para el adhesivo con el logotipo |
| Modo de carga | Modo 3, caso B |
| Estándar de carga | Tipo 2 |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación | 680 Ω (entre PE y PP) |
| Tipo de corriente de carga | AC trifásica |
| Potencia de carga | 16,63 kW |
| Corriente de carga | 20 A |
| Contacto de potencia | |
| Número | 5 (L1, L2, L3, N, PE) |
| Tensión nominal | 480 V AC |
| Corriente asignada | 20 A |
| Contacto de aviso | |
| Número | 2 (CP, PP) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Sección de conductor AWG | (Convertido según IEC) |
| Conector de carga para infraestructuras | |
| Esquema de dimensiones |  Conector de carga para infraestructuras |
| Anchura | 58 mm |
| Altura | 131,8 mm |
| Profundidad | 233,4 mm |
| Conector de carga para vehículos | |
| Esquema de dimensiones |  Conector de carga para vehículos |
| Anchura | 70 mm |
| Altura | 137 mm |
| Profundidad | 215,9 mm |
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | negro (9005) |
| Color (Cara enchufable) | negro (9005) |
| Color (Capuchón) | negro (9005) |
| Color (Cables) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | TPE-U |
| Material (Conector de carga para infraestructuras) | Plástico |
| Material (Superficie contactos) | Plata |
| Longitud del cable | 7 m |
| Normas/especificaciones sobre cables | prEN 50620/DIN EN 50620 |
| Certificaciones de cables | VDE |
| Peso del cable | máx. 250 kg/km |
| Tipo de cable | Clase 5 |
| Tipo de cable | recto |
| Estructura de cable | 5 x 1,5 mm² + 1 x 0,5 mm² |
| Diámetro exterior del cable | 11,6 mm ±0,3 mm |
| Envoltura exterior, material | TPE-U |
| Resistencia de la línea | ≤ 0,00798 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Radio de flexión | min. 192 mm (15x diámetro) |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
| Condiciones ambientales | |
| Índice de protección (Conector de carga para vehículos) | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| Índice de protección (Conector de carga para infraestructuras) | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| Índice de protección (Capuchón) | IP54 |
| Temperatura ambiente (servicio) | -40 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | IEC 62196-2 |
