EV-T1L2CC-DC125A-25,0FT1ASBK01 1628114 PHOENIX CONTACT Cable de carga DC con conector de carga para vehículo..
EV-T1L2CC-DC125A-25,0FT1ASBK01
1628114
PHOENIX_CONTACT

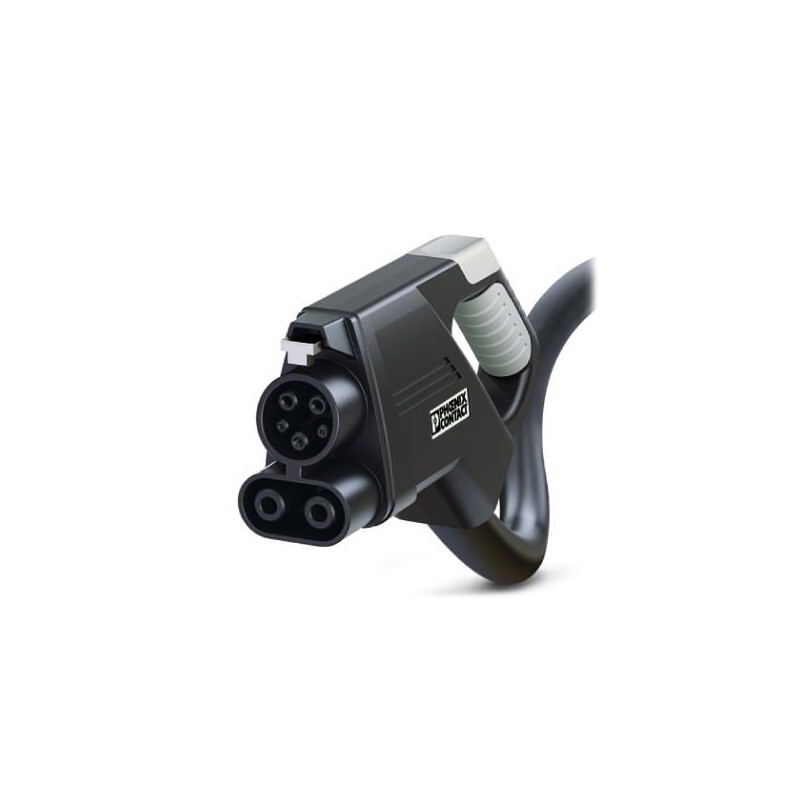

Cable de carga DC con conector de carga para vehículos, extremo de cable libre, CCS tipo 1, Combined Charging System, SAE J1772, IEC 62196-3, 125 A / 600 V (DC), línea de diseño Estándar, cable: 25 ft, negro, recto, IMPORTANTE: dado el caso se precisa una gestión de cables., cara de enchufe: negro, zona de agarre: gris
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Cable de carga DC con conector de carga para vehículos, extremo de cable libre, CCS tipo 1, Combined Charging System, SAE J1772, IEC 62196-3, 125 A / 600 V (DC), línea de diseño Estándar, cable: 25 ft, negro, recto, IMPORTANTE: dado el caso se precisa una gestión de cables., cara de enchufe: negro, zona de agarre: gris
Descripción del artículo
Cable de carga DC con conector de carga para vehículos y extremo de cable al aire para una carga rápida con corriente continua (DC) de vehículos eléctricos (EV) con entradas del vehículo CCS de tipo 1, para la instalación en postes de carga para la electromovilidad (EVSE)
Sus ventajas
Datos mercantiles
| Clave de pedido | 1628114 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAB - |
| EAN | 4055626388649 |
| Peso por unidad (sin incluir el embalaje) | 0,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Dimensiones
| Anchura del conector de carga para vehículos | 67,90 mm |
|---|---|
| Altura del conector de carga para vehículos | 140,80 mm |
| Profundidad del conector de carga para vehículos | 260,00 mm |
| Longitud del cable | 25 ft |
| 25 ft | |
| Longitud de pelado | 130 mm ±20 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | 3R |
Propiedades eléctricas
| Potencia de carga máxima | 75 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 125 A |
| Contactos de potencia tensión asignada | 600 V DC |
| Número de contactos de señal | 2 (CP, CS) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Codificación de resistencia | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) | |
| Monitor de la temperatura | 2x Pt 1000 |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
Design
| Línea de diseño | Estándar |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | gris |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Metal |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 2 x 1 AWG + 1 x 3 AWG + 3 x 2 x 18 AWG |
|---|---|
| Normas/especificaciones sobre cables | UL 62 |
| FFSO7.E343212 | |
| Diámetro exterior del cable | 35,3 mm ±0,5 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | TPE |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 529,5 mm (15 x diámetro) |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/especificaciones | DIN EN 60751 |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Tolerancia en el sensor con la corriente de medición recomendada | ±1K |
| Margen de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidad a largo plazo (máx. R0-Drift) | 0,06 % (tras 1000 horas a 130 °C) |
| Temperatura de desconexión | 90 °C corresponde a un valor Pt 1000 de 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059110 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144705 |
UNSPSC
| UNSPSC 6.01 | 30211923 |
|---|---|
| UNSPSC 7.0901 | 39121522 |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 6 Mbytes |
|
