EV-T1G3K-1AC20A-5,0M2,5ESBK01 1627362 PHOENIX CONTACT Cables de carga AC
EV-T1G3K-1AC20A-5,0M2,5ESBK01
1627362
PHOENIX_CONTACT

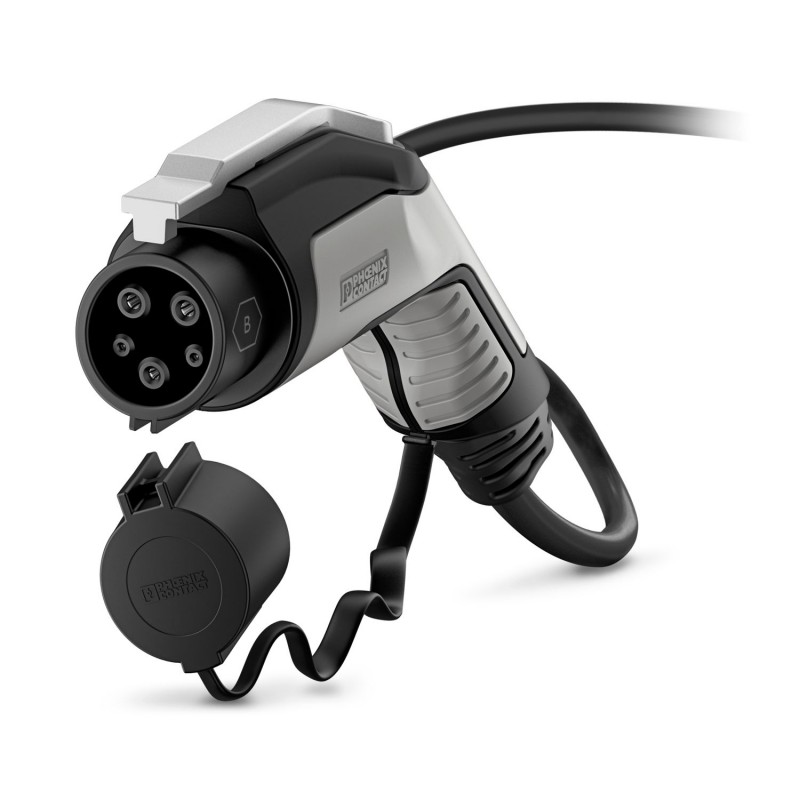

Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con opción de bloqueo para candado, con capuchón, Tipo 1, IEC 62196-2, SAE J1772, 20 A / 250 V (AC), línea de diseño C-Line, cable: 5 m, negro, recto, cara de enchufe: negro, zona de agarre: gris
CHARX connect, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 1, Con capuchón, con opción de bloqueo para candado, Tipo1, IEC62196-2, SAEJ1772, 20 A / 250 V (AC), C-Line, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1627362 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAA - |
| Página del catálogo | Página 743 (C_2_2017) |
| EAN | 4055626317014 |
| Peso por unidad (sin incluir el embalaje) | 1,374 kg |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con opción de bloqueo para candado, con capuchón |
|---|---|
| Ejecución | C-Line negro/gris |
| Normas/especificaciones | IEC 62196-2 |
| SAE J1772 | |
| Estándar de carga | Tipo 1 |
| Modo de carga | Modo 3, caso C |
Dimensiones
| Anchura del conector de carga para vehículos | 58,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 151,10 mm |
| Profundidad del conector de carga para vehículos | 236,10 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 60 mm ±15 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 5 kW |
|---|---|
| Número de fases | 1 |
| Número de contactos de potencia | 3 (L1, N, PE) |
| Contactos de potencia corriente asignada | 20 A |
| Contactos de potencia tensión asignada | 250 V AC |
| Número de contactos de señal | 2 (CP, CS) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
Design
| Línea de diseño | C-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | plateado |
| Color del capuchón | negro |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Metal |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 3 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 10,2 mm ±0,3 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 153 mm (15 x diámetro) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
