EV-GBM4C-DC125A-6,5M50ESBK00
1627546
PHOENIX_CONTACT
1
Cables de carga DC
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1627546 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | XWBAAG - |
EAN | 4055626323206 |
Peso por unidad (sin incluir el embalaje) | 30,900 kg |
Número de tarifa arancelaria | 85444290 |
País de origen | DE (Alemania) |

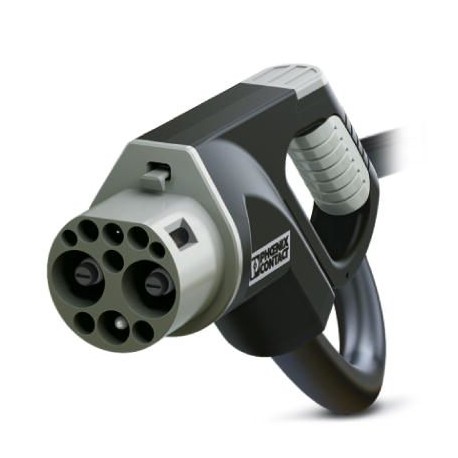

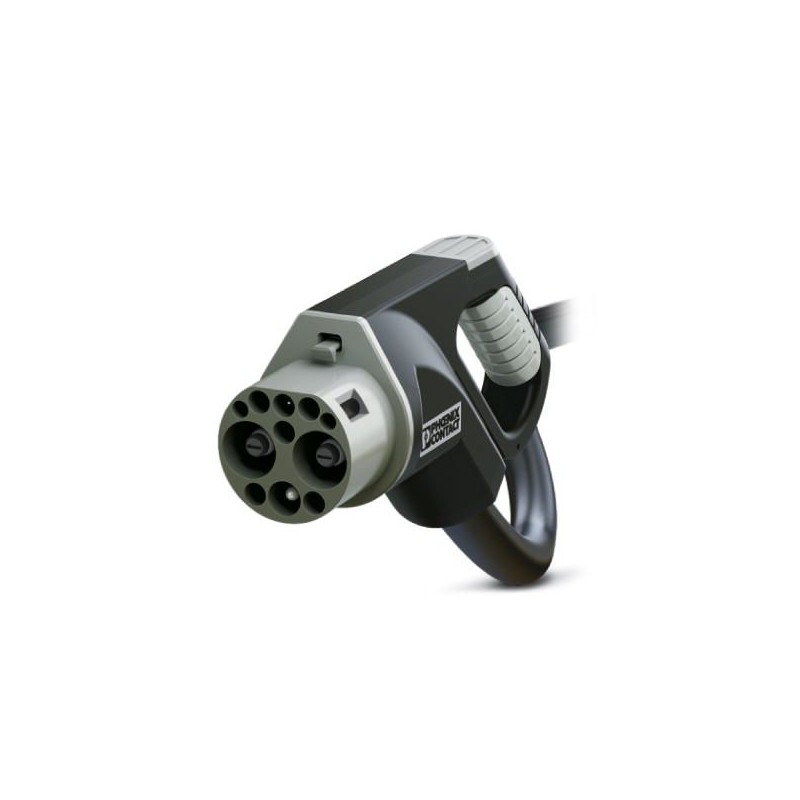

Tipo de producto | Cable de carga DC con conector de carga para vehículos, extremo de cable libre, con capuchón |
---|---|
Normas/especificaciones | GB/T 20234.3-2015 |
Estándar de carga | GB/T |
Modo de carga | Modo 4 |
Observación | IMPORTANTE: dado el caso se precisa una gestión de cables. |
En determinadas zonas se precisa una gestión de cables si la longitud de cable excede 5,0 m (Suiza) o 7,5 m (EE.UU.) (IEC 61851-1). |
Anchura del conector de carga para vehículos | 77,00 mm |
---|---|
Altura del conector de carga para vehículos | 129,10 mm |
Profundidad del conector de carga para vehículos | 260,40 mm |
Longitud del cable | 6,5 m |
Longitud de pelado | 500 mm ±20 mm |
Temperatura ambiente (servicio) | -30 °C ... 50 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Altitud máx. | 5000 m (sobre el nivel del mar) |
Índice de protección | IP55 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
IP54 (Capuchón) |
Potencia de carga máxima | 93,75 kW |
---|---|
Número de contactos de potencia | 3 (PE, DC+, DC-) |
Contactos de potencia corriente asignada | 125 A |
Contactos de potencia tensión asignada | 750 V DC |
Número de contactos de señal | 6 (S+, S-, A+, A-, CC1, CC2) |
Tipo de transmisión de señales | CAN según IEC 61851-24 Anexo B |
Nota acerca del tipo de conexión | Conexión engastada, no separable |
Codificación de resistencia | 1000 Ω (entre PE y CC1 / PE y CC2) |
Monitor de la temperatura | 2x Pt 1000 |
Ciclos de enchufe | > 10000 |
---|---|
Fuerza de inserción | < 100 N |
Fuerza de separación | < 100 N |
Línea de diseño | Estándar |
---|---|
Color carcasa | negro |
Color cara de enchufe | gris |
Color de la zona de agarre | gris |
Color del elemento de accionamiento | gris |
Color del capuchón | negro |
Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material carcasa | Plástico |
---|---|
Material de la zona de agarre | Plástico blando |
Material de la palanca de accionamiento | Metal |
Material capuchón | Plástico |
Material cara de enchufe | Plástico |
Clase de combustibilidad | V0 |
Superficie del material de los contactos | Ag |
Estructura de cable | 2 x 50 mm² + 1 x 16 mm² + 2 x 2,5 mm² + 9 x 0,5 mm² |
---|---|
Clase de cable | Clase 6 |
Diámetro exterior del cable | 28 mm ±0,2 mm |
Tipo de cable | recto |
Envoltura exterior, material | PUR |
Envoltura exterior, color | negro |
Radio de flexión mínimo | 420 mm (15 x diámetro) |
Sistema de bloqueo | Opción de bloqueo de la palanca de accionamiento con un sistema de actuadores integrado en el conector de carga para vehículos |
---|---|
Tensión de bloqueo | 13,2 V |
Tipo de sensor | Pt 1000 |
---|---|
Normas/especificaciones | DIN EN 60751 |
Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
Tolerancia en el sensor con la corriente de medición recomendada | ±1K |
Margen de temperatura | -50 °C ... 130 °C |
Coeficiente de temperatura (TCR) | 3850 ppm/K |
Estabilidad a largo plazo (máx. R0-Drift) | 0,06 % (tras 1000 horas a 130 °C) |
Temperatura de desconexión | 90 °C corresponde a un valor Pt 1000 de 1346,5 Ω |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
