EV-GBG4C-DC250A-7,5M70ESBK01 1085583 PHOENIX CONTACT Cable de carga DC con conector de carga para vehículos,..
EV-GBG4C-DC250A-7,5M70ESBK01
1085583
PHOENIX_CONTACT

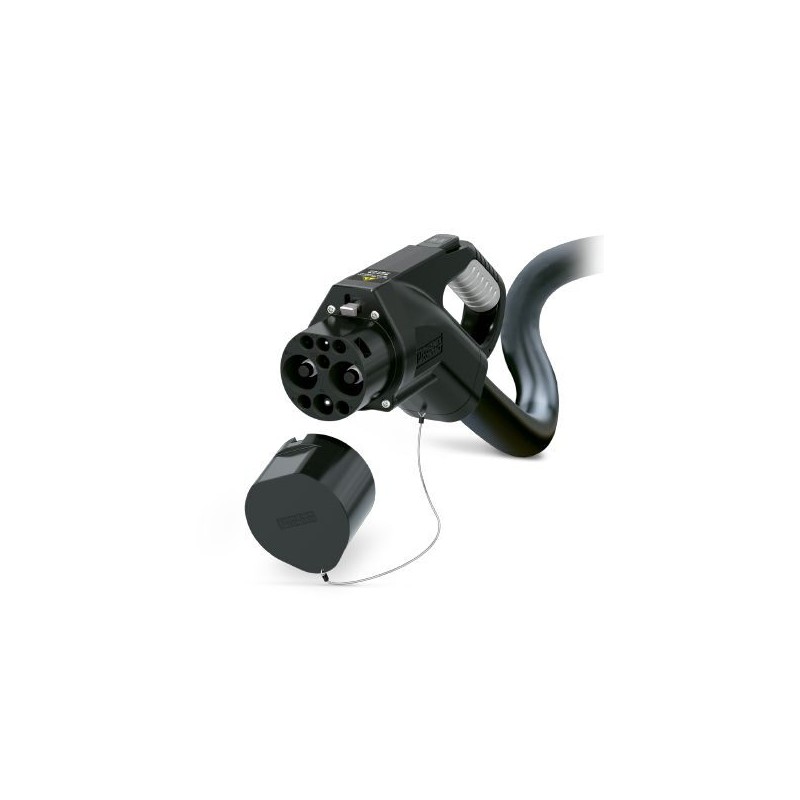

Cable de carga DC con conector de carga para vehículos, extremo de cable libre, con capuchón, GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 250 A / 1000 V (DC), línea de diseño Estándar, cable: 7,5 m, negro, recto, cara de enchufe: negro, zona de agarre: gris

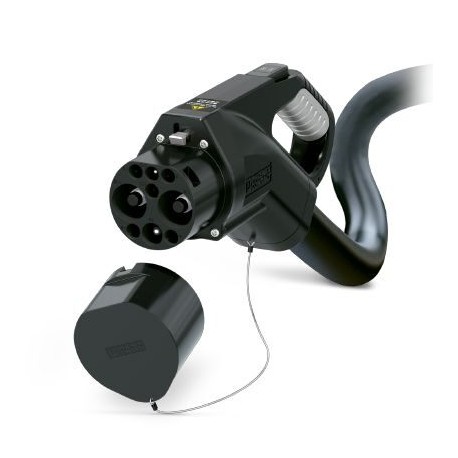

CHARX connect, Cable de carga DC, con conector de carga para vehículos y extremo del cable abierto, para la carga con corriente continua (DC) de vehículos eléctricos (EV), Con capuchón, con sensores de temperatura analógicos, GB/T, GB/T 20234.1-2015,GB/T 20234.3-2015, 250 A / 1000 V (DC), D-Line, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 7,5 m, negro, recto, IMPORTANTE: puede que sea necesario organizar los cables.
Cables de carga DC, Cable de carga DC con conector de carga para vehículos, extremo de cable libre, con capuchón, GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 250 A / 1000 V (DC), línea de diseño Estándar, cable: 7,5 m, negro, recto, IMPORTANTE: dado el caso se precisa una gestión de cables., cara de enchufe: negro, zona de agarre: gris
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1085583 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAG - |
| EAN | 4055626873848 |
| Peso por unidad (sin incluir el embalaje) | 21.200,000 g |
Dibujos
Definición del producto
| Tipo de producto | Cable de carga DC con conector de carga para vehículos, extremo de cable libre, con capuchón |
|---|---|
| Normas/especificaciones | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Estándar de carga | GB/T |
| Modo de carga | Modo 4 |
| Observación | IMPORTANTE: dado el caso se precisa una gestión de cables. |
| En determinadas zonas se precisa una gestión de cables si la longitud de cable excede 5,0 m (Suiza) o 7,5 m (EE.UU.) (IEC 61851-1). |
Dimensiones
| Anchura del conector de carga para vehículos | 77,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 137,80 mm |
| Profundidad del conector de carga para vehículos | 279,40 mm |
| Longitud del cable | 7,5 m |
| Longitud de pelado | 150 mm ±20 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 250 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 250 A |
| Contactos de potencia tensión asignada | 1000 V DC |
| Número de contactos de señal | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo de transmisión de señales | según GB/T 27930-2015 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 1000 Ω (entre PE y CC1 / PE y CC2) |
| Monitor de la temperatura | 2x Pt 1000 |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | Estándar |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | negro |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Metal |
| Material capuchón | Plástico |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 2 x 70 mm² + 1 x 25 mm² + 2 × 4 mm² + (2 × 0,75 mm²) P + 10 x 0,75 mm² |
|---|---|
| Normas/especificaciones sobre cables | GB/T 33594-2017 |
| Clase de cable | Clase 5/6 |
| Certificaciones de cables | CQC1105-2015 |
| Diámetro exterior del cable | 34,9 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,000272 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | TPU |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 174,5 mm (5 x diámetro) |
Bloqueo
| Sistema de bloqueo | Opción de bloqueo de la palanca de accionamiento con un sistema de actuadores integrado en el conector de carga para vehículos |
|---|---|
| Tensión de bloqueo | 12 V (Bloquear, Lock+/WHRD) |
| 0 V (Bloquear, Lock-/WHYE) | |
| 0 V (Desbloquear, Lock+/WHRD) | |
| 12 V (Desbloquear, Lock-/WHYE) | |
| Corriente de enclavamiento | 2 A |
| Duración de alimentación | 50 ms ... 100 ms (IMPORTANTE: una alimentación continua > 100 ms provoca daños en el actuador de enclavamiento) |
| Detección de bloqueo | Máximo 24 V/14 mA mediante las líneas de señal Lock Detection+ (WHOG) y Lock Detection- (WHBN) |
| Spower+ (WHBU) y Spower- (WHPK) deben alimentarse además permanentemente con 12 V |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/especificaciones | DIN EN 60751 |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Tolerancia en el sensor con la corriente de medición recomendada | ±1K |
| Margen de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidad a largo plazo (máx. R0-Drift) | 0,06 % (tras 1000 horas a 130 °C) |
| Temperatura de desconexión | 90 °C corresponde a un valor Pt 1000 de 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
