EV-GBG3C-3AC16A-5,0M2,5ESBK01 1627600 PHOENIX CONTACT Cables de carga AC
EV-GBG3C-3AC16A-5,0M2,5ESBK01
1627600
PHOENIX_CONTACT

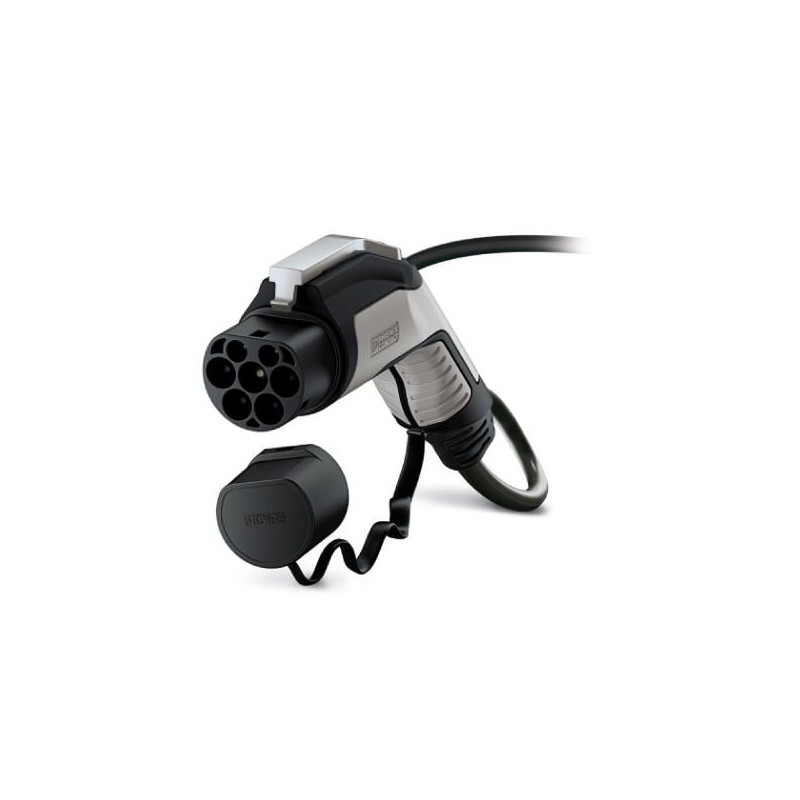

Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con capuchón, GB/T, GB/T 20234.2-2015, GB/T 18487.1-2015, 16 A / 440 V (AC), línea de diseño C-Line, cable: 5 m, negro, recto, cara de enchufe: negro, zona de agarre: negro

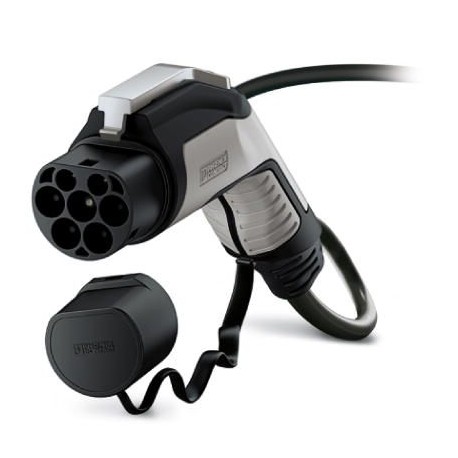

CHARX connect comfort, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de vehículo GB/T, Con capuchón, GB/T, GB/T20234.2-2015, GB/T18487.1-2015, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1627600 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAF - |
| Página del catálogo | Página 753 (C_2_2017) |
| EAN | 4055626342818 |
| Peso por unidad (sin incluir el embalaje) | 1.850,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con capuchón |
|---|---|
| Ejecución | C-Line negro/gris |
| Normas/especificaciones | GB/T 20234.2-2015 |
| GB/T 18487.1-2015 | |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso C |
Dimensiones
| Anchura del conector de carga para vehículos | 58,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 151,30 mm |
| Profundidad del conector de carga para vehículos | 238,70 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 60 mm ±15 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 12,19 kW |
|---|---|
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L1, L2, L3, N, PE) |
| Contactos de potencia corriente asignada | 16 A |
| Contactos de potencia tensión asignada | 440 V |
| Número de contactos de señal | 2 (CP, CC) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 680 Ω + 2,7 kΩ (Palanca accionada) |
| 680 Ω (Palanca no accionada) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | C-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | negro |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | plateado |
| Color del capuchón | negro |
| Variaciones del cliente | Bajo demanda |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Metal |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normas/especificaciones sobre cables | prEN 50620 / DIN EN 50620 |
| Clase de cable | Clase 5 |
| Certificaciones de cables | VDE |
| Diámetro exterior del cable | 12,8 mm ±0,4 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | TPE-U |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 192 mm (15 x diámetro) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
