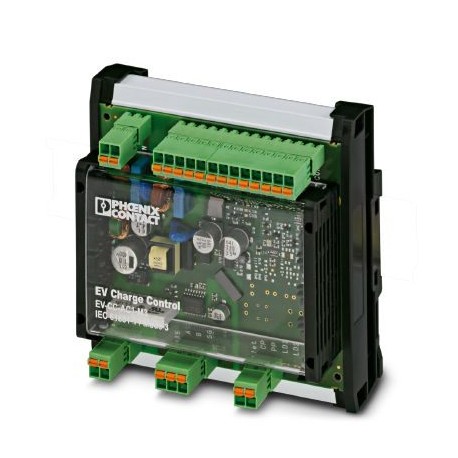

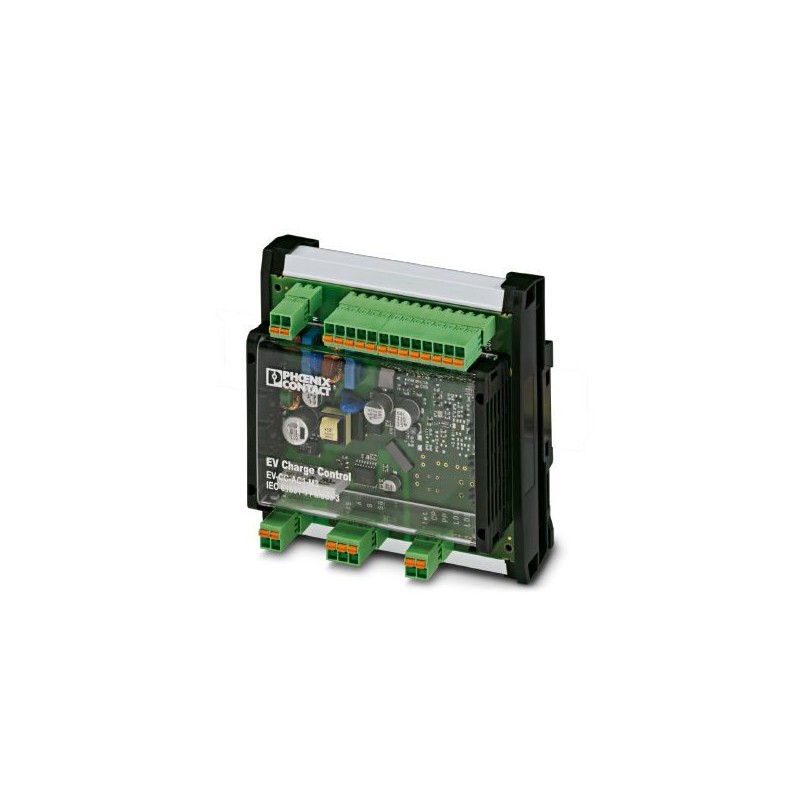

EV-CC-AC1-M3-CC-SER-HS-MSTB 1081335 PHOENIX CONTACT Sistema de control de carga AC
EV-CC-AC1-M3-CC-SER-HS-MSTB
1081335
PHOENIX_CONTACT
Sistema de control de carga AC
El sistema de control de carga EV-CC-AC1-M3-CBC-SER-HS-MSTB con carcasa para montaje sobre carril y la tecnología de conexión enchufable sirve para cargar vehículos eléctricos en la red de corriente alterna trifásica según IEC 61851-1, modo 3. Ideal para postes de carga con conector de carga para vehículos de montaje fijo. Todas las funciones de carga y una gran cantidad de ajustes de configuración vienen ya integradas.
Dispositivos enchufables industriales y especiales > Sistema de control de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón ochenta y ún mil trescientos treinta y cinco |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626807652 |
| Peso por Pieza (sin incluir el embalaje) | 0.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos setenta y ún mil noventa y ocho |
Definición del producto
| Tipo de producto | Carga de CA del controlador para uso privado y comercial de las aplicaciones (UE/CN) |
|---|---|
| Tipo de | en la vivienda |
| Normas/reglamentos | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| El modo de carga de | El Modo 3, Caso C |
| Nota sobre el método de conexión | con MSTB conexión |
| Número de admitidos puntos de recarga | Uno |
| De conformidad | CE-compatible con |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -35 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Admisible humedad (operación) | 30 % ... 95 % |
| Grado de protección | IP20 |
Entradas
| Número de entradas digitales | Cinco |
|---|---|
| Rango de frecuencia | 50 Hz ... 60 Hz |
| Consumo Nominal | < 0,5 W (Sin carga) |
| Corriente Nominal IN | ≤ 1 mA |
| Voltaje Nominal de entrada UN | 12 V |
| Rango de tensión de entrada U1 | 0 V ... 3 V (Off) |
| Rango de tensión de entrada de U2 | 9 V ... 15 V (En) |
Salidas de conmutación
| Control de contactor de carga | Salida de relé C1.2 |
|---|---|
| Mínima capacidad de conmutación | 1500 VA |
| La máxima tensión de conmutación | 250 V AC (alimentación Externa) |
| Max. corriente de conmutación | 6 Un |
RS-485 interfaces de datos
| Número de interfaces | Uno |
|---|---|
| Sistema de Bus de | RS-485 |
| Método de conexión | Enchufable en la primavera-jaula de los bloques de terminales |
| La velocidad de transmisión | 9.6 kbps (Estándar) |
| 9.6 kbps ... 19.2 kbps (ajustable) | |
| Los datos de control de flujo/protocolos | Modbus/RTU (esclavo) |
Los datos de conexión
| Método de conexión | Plug-in push-en la primavera-jaula de conexión |
|---|---|
| Conductor de sección transversal flexible | 0.2 mm2 ... 1,5 mm2 |
| Conductor sección transversal del sólido | 0.2 mm2 ... 2,5 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 16 |
Dispositivo de alimentación
| Tensión de alimentación | 230 V |
|---|---|
| Rango de tensión de alimentación | 100 V de CA ... 240 V de CA (nominal rango de tensión) |
| Max. consumo de corriente | 40 mA |
| Consumo Nominal | < 1 W (Sin carga) |
| Rango de frecuencia | 50 Hz ... 60 Hz |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 50 |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
