K-7E OE/010-D06/M40 F8 1620344 PHOENIX CONTACT Enchufe de cable recubierto de plástico, longitud: 10 m, colo..
K-7E - OE/010-D06/M40 F8
1620344
PHOENIX_CONTACT
2

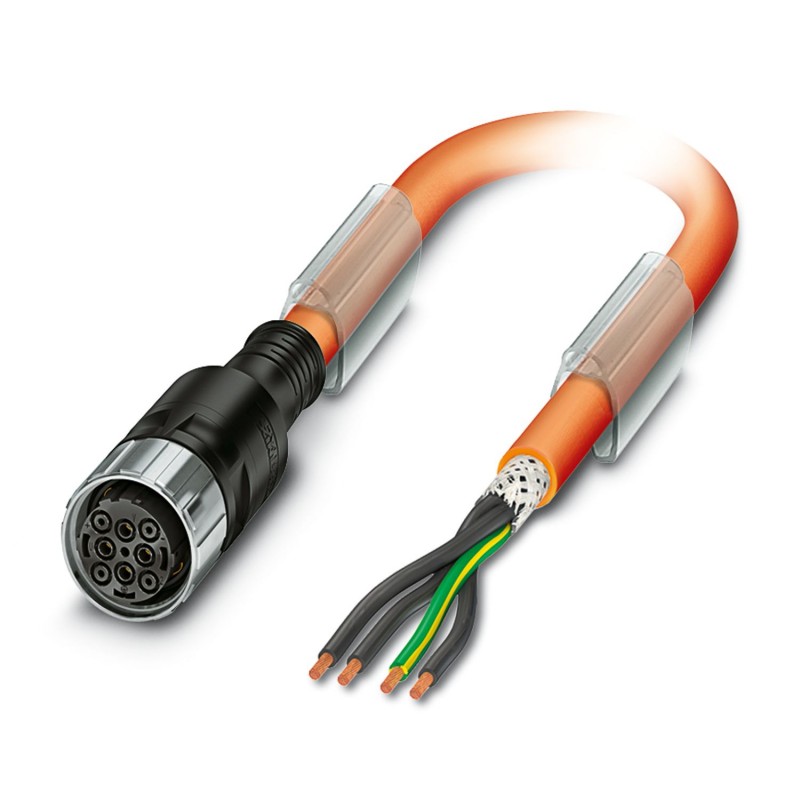

Enchufe de cable recubierto de plástico, longitud: 10 m, color envoltura exterior: naranja RAL 2003
Enchufe de cable recubierto de plástico, serie: KSM, M40-Hembra, recto recubierto por extrusión de plástico, número de polos: 4+3+PE, Tipo de bloqueo: Bloqueo por tornillo, longitud de cable: 10 m, apantallado: sí, color envoltura exterior: naranja RAL 2003
Cables / Conductores > Cable flexible
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Observar la curva derating. |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Cable de señal y alimentación |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Datos del conector enchufable | |
| Construcción | recto recubierto por extrusión de plástico |
| Tipo de rosca | M40 |
| Tipo de bloqueo | Bloqueo por tornillo |
| Índice de protección | IP67, en estado bloqueado |
| Nº de polos | 4+3+PE |
| Sentido de giro | Estándar |
| Tipo de conmutación del contacto | Hembra |
| Ciclos de enchufe | 50 |
| Resistencia de contacto | < 0,3 mΩ |
| Corriente máxima | 70 A |
| Tensión | 630 V |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
| Datos del cable | |
| Tipo de cable | PSLC11Y-J |
| Apantallado | sí |
| Construcción de cable | 4 x 10 mm² + 2 x 1,5 mm² StC + 2 x 1 mm² StC |
| Construcción de cable (AWG) | 8 AWG/4c + 16 AWG/1pr + 18 AWG/1pr |
| Diámetro exterior del cable | 20,10 mm |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | TPM |
| Envoltura exterior, color | naranja RAL 2003 |
| Tensión nominal Cable | 1000 V |
| Corriente asignada | 61 A |
| Menor radio de flexión, montaje móvil | 202 mm |
| Temperatura ambiente (servicio) con disposición fija | -40 °C ... 80 °C |
| Temperatura ambiente (servicio) con disposición móvil | -20 °C ... 60 °C |
| Longitud del cable | 10 m |
