EMKDS 1,5/ 2-5,08
1897694
PHOENIX_CONTACT
50

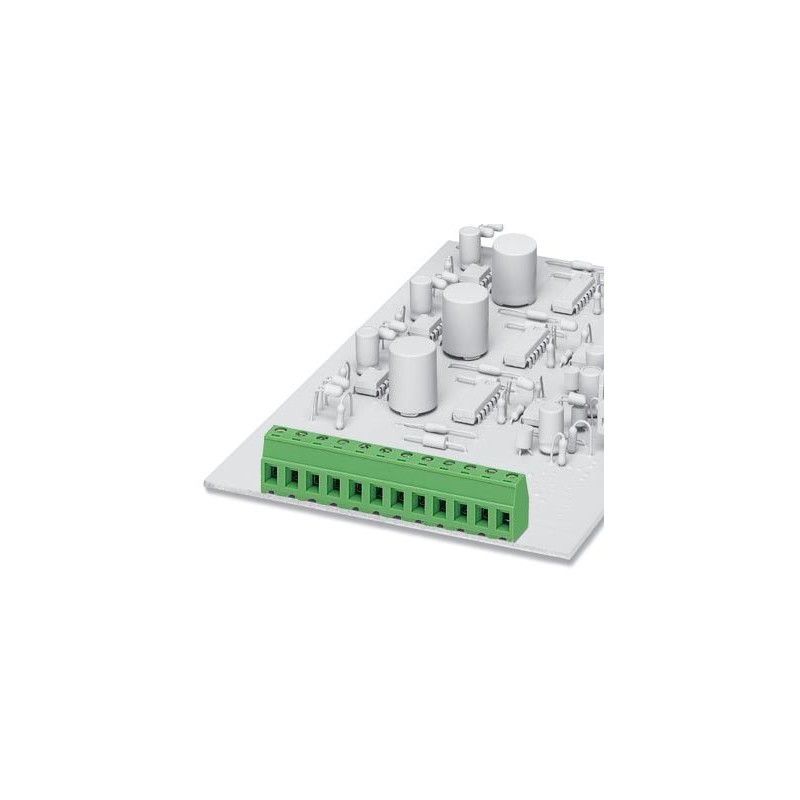

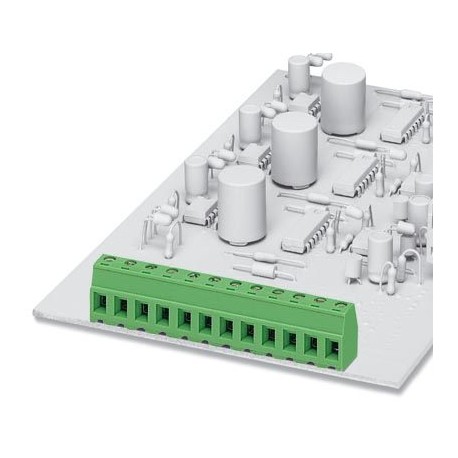

Borne p. placa de circuito impreso, corriente nominal: 8 A, tensión nominal: 400 V, paso: 5,08 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Técnica de encaje a presión, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1897694 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | AAABGA - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 19 (CC_2005) |
EAN | 4017918165406 |
Peso por unidad (sin incluir el embalaje) | 1,800 g |
Número de tarifa arancelaria | 85369010 |
País de origen | PL (Polonia) |
Abreviatura | Borne para placa de circuito impreso |
---|---|
Familia de artículos | EMKDS 1,5 |
Paso | 5,08 mm |
Número de polos | 2 |
Tipo de conexión | Conexión por tornillo con cápsula de tracción |
Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
Rosca de tornillo | M2 |
Tipo de montaje | Técnica de encaje a presión |
Diseño del pin | Disposición de pines lineal |
Número de pisos | 1 |
Corriente asignada | 8 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
---|---|
Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
Sección de conductor AWG / kcmil | 26 ... 16 |
Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 0,5 mm² |
2 conductores con la misma sección, rígidos | 0,14 mm² ... 0,5 mm² |
2 conductores con la misma sección, flexibles | 0,14 mm² ... 0,5 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 0,25 mm² ... 0,34 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 0,5 mm² |
Longitud de pelado | 7 mm |
Par de apriete | 0,22 Nm ... 0,25 Nm |
Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material contacto | Aleación de Cu |
Superficie de metal del punto de embornaje (capa superior) | Estaño (1 - 2 µm Sn) |
Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
Superficie de metal área de soldadura (capa superior) | Estaño (1 - 2 µm Sn) |
Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
Aislamiento | PA |
---|---|
Grupo material aislante | I |
CTI según IEC 60112 | 600 |
Clase de combustibilidad según UL 94 | V0 |
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Esquema de dimensiones | |
---|---|
Longitud [ l ] | 9,3 mm |
Anchura [ w ] | 10,11 mm |
Altura [ h ] | 16,1 mm |
Paso | 5,08 mm |
Altura de construcción (altura sin espiga de soldadura) | 12,6 mm |
Longitud del pin [P] | 3,5 mm |
Dimensiones de patilla | 1,4 mm |
Media a | 5,08 mm |
Tipo de embalaje | empaquetado en caja |
---|---|
Unidad de embalaje | 50 |
Denominación Unidades de embalaje | Unidades |
Corriente asignada | 8 A |
---|---|
Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Grupo material aislante | I |
---|---|
Tensión | 250 V |
Tensión de aislamiento de dimensionamiento (III/3) | 250 V |
Tensión de aislamiento de dimensionamiento (III/2) | 400 V |
Tensión de aislamiento de dimensionamiento (II/2) | 630 V |
Tensión transitoria de dimensionamiento (III/3) | 4 kV |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Tensión transitoria de dimensionamiento (II/2) | 4 kV |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
