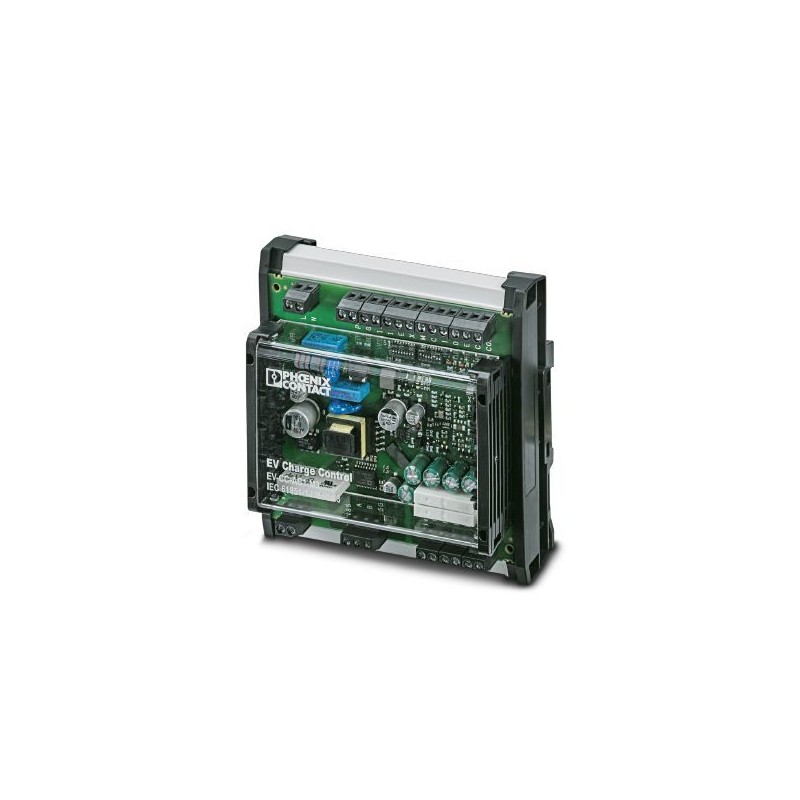

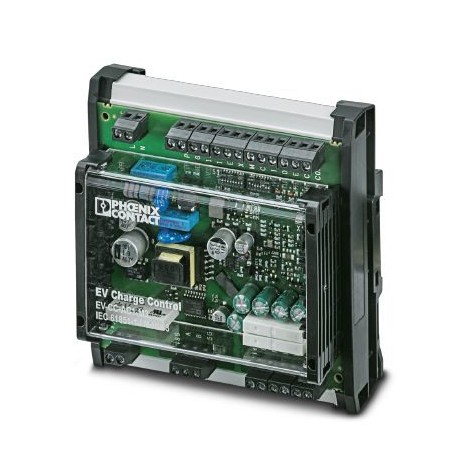

EV-CC-AC1-M3-CBC-SER-HS 1622452 PHOENIX CONTACT Sistema de control de carga AC
EV-CC-AC1-M3-CBC-SER-HS
1622452
PHOENIX_CONTACT
El sistema de control de carga EV-CC-AC1-M3-CBC-SER-HS con carcasa para el montaje sobre carril sirve para cargar vehículos eléctricos en la red de corriente alterna trifásica según IEC 61851-1, modo 3. Todas las funciones de carga y una gran cantidad de ajustes de configuración así como un control de bloqueo vienen ya integrados.
Dispositivos enchufables industriales y especiales > Sistema de control de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1622452 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBBAA - |
| Página del catálogo | Página 763 (C_2_2017) |
| EAN | 4055626039756 |
| Peso por unidad (sin incluir el embalaje) | 460,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Control de carga AC para aplicaciones privadas e industriales (EU/CN) |
|---|---|
| Ejecución | en la carcasa |
| Normas/especificaciones | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Modo de carga | Modo 3, caso B + C |
| Número de puntos de carga compatibles | 1 |
| Liberación de desbloqueo en caso de caída de la red | Función de liberación integrada del actuador de bloqueo para separar conectores de carga para infraestructuras y tomas de carga de infraestructuras |
| Conformidad | Conformidad CE |
Condiciones ambientales
| Temperatura ambiente (servicio) | -35 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % |
| Índice de protección | IP20 |
Entradas
| Número de entradas digitales | 5 |
|---|---|
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Potencia nominal absorbida | < 0,5 W (circuito abierto) |
| Corriente nominal IN | ≤ 1 mA |
| Tensión nominal de entrada UN | 12 V |
| Rango de tensión de entrada U1 | 0 V ... 3 V (Apagado) |
| Rango de tensión de entrada U2 | 9 V ... 15 V (on) |
Salidas de conmutación
| Activación contactor de carga | Salida de relé C1,2 |
|---|---|
| Potencia de ruptura mínima | 1500 VA |
| Tensión de conmutación máxima | 250 V AC (Alimentación externa) |
| Corriente de conmutación máxima | 6 A |
| Activación actuador de bloqueo | Salida de relé LO+/- |
| Potencia de ruptura mínima | 24 VA |
| Tensión de conmutación máxima | 12 V (Alimentación interna) |
| Corriente de conmutación máxima | 2 A |
Salidas digitales
| Activación de otras funciones | 4 salidas digitales |
|---|---|
| Técnica de conexión | Conexión por tornillo |
| Tensión de salida máxima | 30 V |
| Corriente máxima de salida | 0,5 A (Corriente de suma para todas las salidas; alimentado internamente) |
| 0,6 A (por cada salida; alimentación externa) |
Interfaces de datos RS-485
| Número de interfaces | 1 |
|---|---|
| Sistema bus | RS-485 |
| Tipo de conexión | Conexión por tornillo |
| Velocidad de transmisión | 9,6 kBit/s (Estándar) |
| 9,6 kBit/s ... 19,2 kBit/s (ajustable) | |
| Control de flujo de datos/Protocolos | Modbus/RTU (esclavo) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Alimentación del equipo
| Tensión de alimentación | 230 V |
|---|---|
| 100 V AC ... 240 V AC (Rango de tensión nominal) | |
| Absorción de corriente máxima | 40 mA |
| Potencia nominal absorbida | < 1 W (circuito abierto) |
| Gama de frecuencias | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1622452-EV-CC-AC1-M3-CBC-SER-HS | 101 Kbytes |
|
