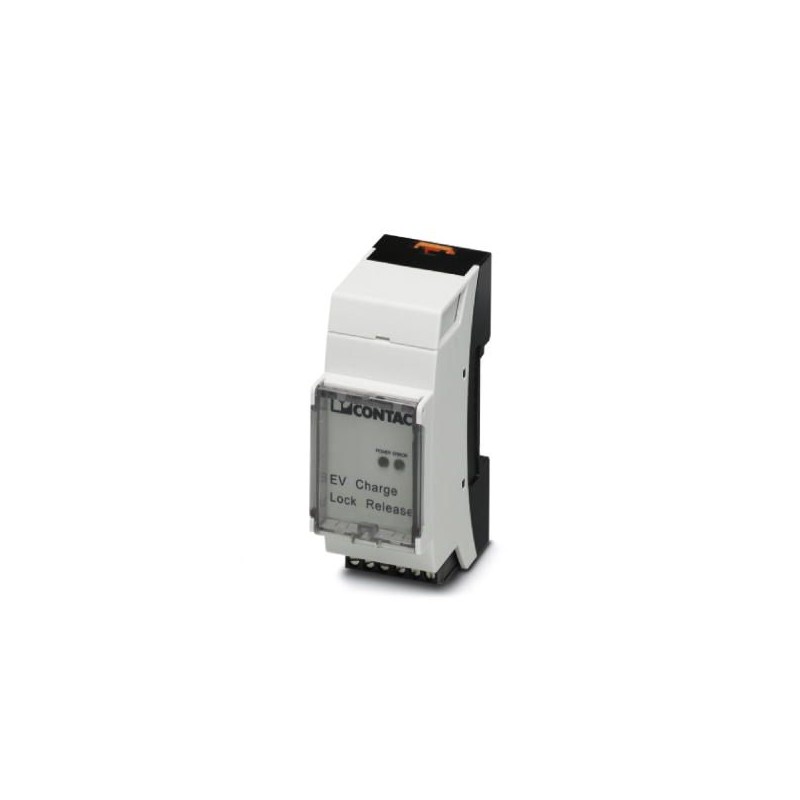

EM-EV-CLR-12V 2903246 PHOENIX CONTACT Aparato de control de tensión
EM-EV-CLR-12V
2903246
PHOENIX_CONTACT
El EV Charge Lock Release supervisa la tensión de servicio de 12 V del actuador electromotriz de un dispositivo de bloqueo de conector, conduce las señales de bloqueo y desbloqueo y envía un impulso de desbloqueo al actuador cuando cae la tensión de servicio.
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2903246 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBBBB - |
| Página del catálogo | Página 762 (C_2_2017) |
| EAN | 4046356728843 |
| Peso por unidad (sin incluir el embalaje) | 124,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Módulo de liberación de desbloqueo en caso de caída de la red para sistemas de control de carga AC destinados a aplicaciones comerciales (UE) |
|---|---|
| Normas/especificaciones | IEC 61851-1 |
| EN 61000-6-2 | |
| EN 61000-6-3 | |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3 |
| Número de puntos de carga compatibles | 1 |
| Liberación de desbloqueo en caso de caída de la red | Función de liberación integrada del actuador de bloqueo para separar conectores de carga para infraestructuras y tomas de carga de infraestructuras |
| Conformidad | Conformidad CE |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C |
| Índice de protección | IP20 |
Entradas
| Número de entradas digitales | 1 |
|---|---|
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Potencia nominal absorbida | < 0,5 W (circuito abierto) |
| Corriente nominal IN | aprox. 5 mA |
| Tensión nominal de entrada UN | 12 V |
| Rango de tensión de entrada U1 | -3 V ... 3 V (Apagado) |
| Rango de tensión de entrada U2 | -30 V ... -10 V (Enclavamiento ON) |
| Rango de tensión de entrada U3 | 10 V ... 30 V (Desenclavamiento ON) |
Salidas de conmutación
| Activación actuador de bloqueo | Salida de relé OUT+/- |
|---|---|
| Potencia de ruptura mínima | 46 VA |
| Tensión de conmutación máxima | aprox. 11,5 V (Tensión de servicio/condensador menos tensión de diodo ~ 0,5 V) |
| Corriente de conmutación máxima | 4 A |
| Capacidad de corriente | ≤ 4 A |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Alimentación del equipo
| Tensión de alimentación | 12 V DC ±5 % |
|---|---|
| 12 V DC ±5 % | |
| Absorción de corriente máxima | 4 mA (en estado inactivo) |
| Capacidad de corriente | ≤ 4 A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-2903246-EM-EV-CLR-12V | 96 Kbytes |
|
