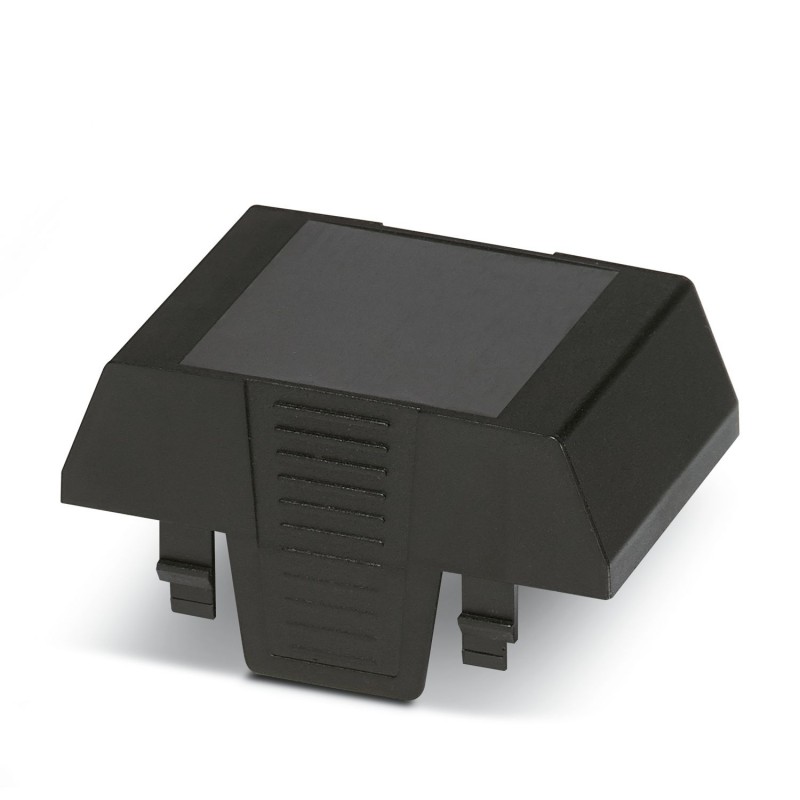

EH 45-C CS/ABS-PC BK9005 1069883 PHOENIX CONTACT Caja para carril DIN, Parte superior de la carcasa, diseño ..
EH 45-C CS/ABS-PC BK9005
1069883
PHOENIX_CONTACT
10
Caja para carril DIN, Parte superior de la carcasa, diseño alto, sin orificio de conexión, anchura: 45,1 mm, altura: 75,26 mm, profundidad: 36,95 mm, color: negro (similar RAL 9005)
Componentes industriales de baja tensión > Base de montaje para panel de perfil extruido
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicaciónes de montaje | Observe la hoja de datos de la serie en el área de descarga. |
| Tipo de producto | Parte superior de la carcasa |
| Tipo de carcasa | Caja para carril DIN |
| Serie de carcasas | EH |
| Familia de productos | EH..ABS-PC.. |
| Ejecución | Parte superior de la carcasa, diseño alto, sin orificio de conexión |
| Orificio de ventilación disponible | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 00 |
| Esquema de dimensiones |  |
| Anchura | 45,1 mm |
| Altura | 75,26 mm |
| Profundidad | 36,95 mm |
| Profundidad a partir de la superficie de apoyo de la parte inferior | 19,95 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | ABS-PC |
| Características de la superficie | no tratado |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia al calor/comprobación de la presión esférica | |
| Especificación del ensayo | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 80 °C |
| Duración del ensayo | 1 h |
| Fuerza | 20 N |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altura de caída | 50 cm |
| Frecuencia | 10 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 80 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 95 % |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Encajar |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
| Característica | Valor |
|---|---|
| Tipo de caja (EF003086) | Cerrado |
| Carcasa apilable (EF003088) | No |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared posible (EF003973) | No |
| Con tecnología de conexión PCB integrada (EF003087) | No |
| Acabado de superficie (EF006569) | Otros |
| Color (EF000007) | Negro |
| Número RAL (EF000116) | 9005 |
| Anchura (EF000008) | 45.1 mm |
| Altura (EF000040) | 75.26 mm |
| Profundidad (EF000049) | 36.95 mm |
