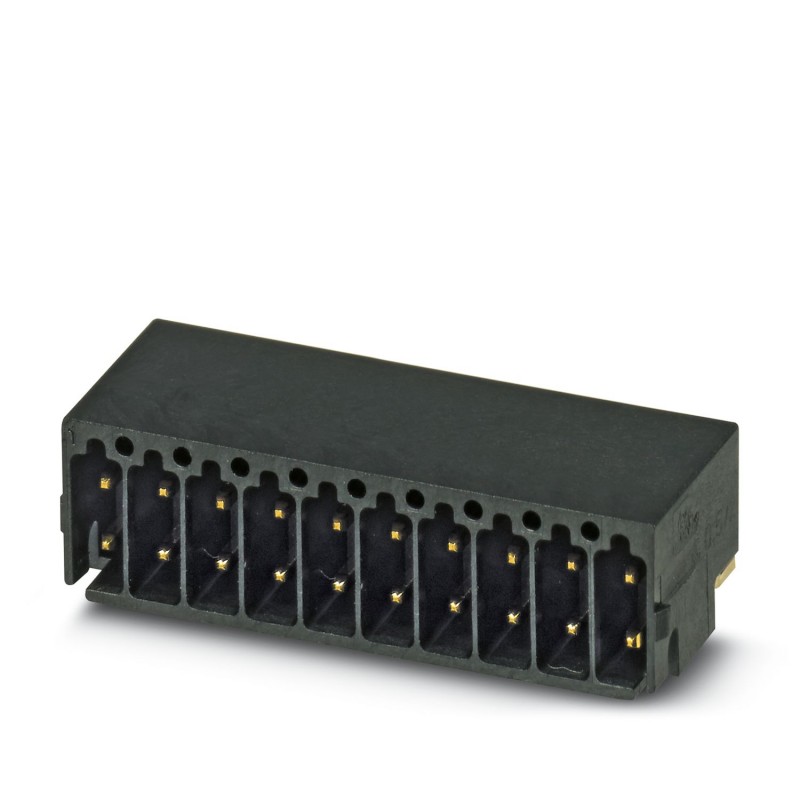

DMC 0,5/11-G1-2,54 SMD R56 1845111 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: ..
DMC 0,5/11-G1-2,54 SMD R56
1845111
PHOENIX_CONTACT
300
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 0,5 mm², color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Macho, número de potenciales: 22, número de filas: 2, número de polos: 11, número de conexiones: 22, familia de artículos: DMC 0,5/..-G1-SMD, paso: 2,54 mm, montaje: Soldadura SMD, disposición de pines: Geometría pad lineal, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON DFMC 0,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: Correa de 56 mm de ancho
Colectores de PCB, sección transversal nominal: 0,5 mm2, color: negro, corriente nominal: 6 A, voltaje nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión de contacto: Pin, número de potenciales: 22, número de filas: 2, número de posiciones: 11, número de conexiones: 22, gama de productos: DMC 0,5/.. -G1-SMD, paso: 2,54 mm, montaje: soldadura SMD, distribución de pines: Pine lineal, pasador de soldadura [P]: 2 mm, número de pines de soldadura por potencial: 1, sistema de enchufe: COMBICON DFMC 0,5, Alineación del patrón de conector de pines: Estándar, bloqueo: sin, montaje: sin, tipo de embalaje: cinta de 56 mm de ancho, valores de muestra disponibles bajo SAMPLE DMC...
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1845111 |
|---|---|
| Unidad de embalaje | 300 pcs |
| Clave de venta | AAADGB - |
| Cantidad de pedido mínima | 300 pcs |
| EAN | 4046356964654 |
| Peso por unidad (sin incluir el embalaje) | 4,480 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 12,26 mm |
|---|---|
| Anchura | 28,44 mm |
| Paso | 2,54 mm |
| Media a | 25,4 mm |
| Anchura [ w ] | 28,44 mm |
| Altura [ h ] | 11,39 mm |
| Altura de construcción | 9,39 mm |
| Longitud de la patilla de soldar | 2 mm |
| Dimensiones de patilla | 0,64 x 0,64 mm |
| Separación entre vástagos | 2,54 mm |
| Longitud | 12,26 mm |
Generalidades
| Familia de artículos | DMC 0,5/..-G1-SMD |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 32 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 160 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 6 A |
| Aislamiento | LCP |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 11 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 22 |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 2.54 mm |
| Dimensión modular de las conexiones (EF006827) | 2.54 mm |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 2 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
