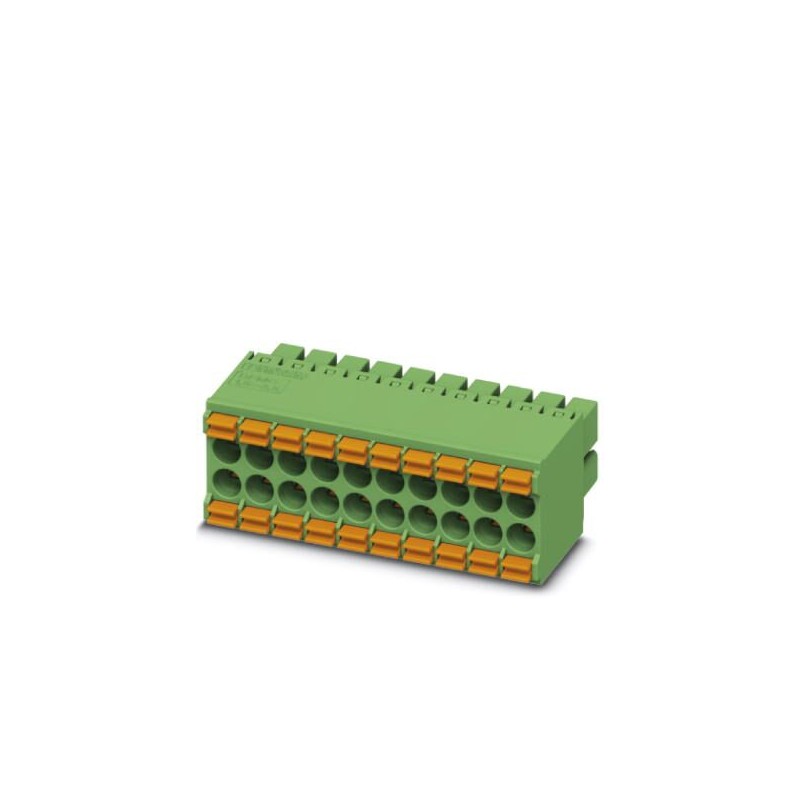

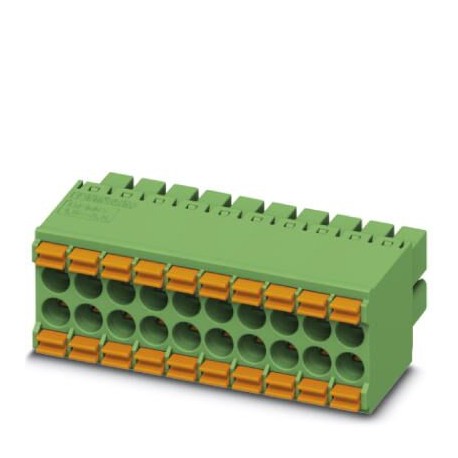

DFMC 1,5/ 5-ST-3,5 BK 1812542 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nominal: 8 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DFMC 1,5/ 5-ST-3,5 BK 1812542 PHOENIX CONTACT Conector para placa de circuito impreso, corriente nominal: 8 ..

DFMC 1,5/ 5-ST-3,5 BK

1812542

PHOENIX_CONTACT

50

Conector para placa de circuito impreso, corriente nominal: 8 A, número de polos: 5, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, color: negro, superficie contactos: Estaño

Conector para placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Hembra, número de potenciales: 10, número de filas: 2, número de polos: 5, número de conexiones: 10, familia de artículos: DFMC 1,5/..-ST, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON DFMC 1,5, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Conector para placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, sección nominal: 1,5 mm², número de polos: 5, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, color: negro, superficie contactos: Estaño

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $313.82
Precio unitario: $6.28

Cantidad Precio
50+$6.28
100+$5.69
150+$5.45
200+$5.36
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido1812542
Unidad de embalaje50 pcs
Clave de ventaAAAEAF -
Cantidad de pedido mínima50 pcs
EAN4046356728546
Peso por unidad (sin incluir el embalaje)5,436 g
Número de tarifa arancelaria85366990
País de origenDE (Alemania)

Dibujos

Diagrama

Diagrama
Tipo: DFMC 1,5/...-ST-3,5 con DMC 1,5/...-G1-3,5 P20 THR

Diagrama

Diagrama
Tipo: DFMC 1,5/..-ST-3,5 con DMCV 1,5/..-G1-3,5 P20 THR

Diagrama

Diagrama
Tipo: DFMC 1,5/...-ST-3,5 con DMC 1,5/...-G1-3,5 P35

Diagrama

Diagrama
Tipo: DFMC 1,5/...-ST-3,5 con DMCV 1,5/...-G1-3,5 P35

Regresar arriba

Propiedades del artículo

AbreviaturaConector para placa de circuito impreso
Sistema enchufableMINI COMBICON - DFMC 1,5
Tipo de contactoHembra de conexión
Familia de artículosDFMC 1,5/..-ST
Paso3,5 mm
Número de polos5
Tipo de conexiónConexión por resorte push-in
Bloqueosin
Número de pisos2
Número de conexiones10
Número de potenciales10
Regresar arriba

Datos característicos eléctricos

Corriente nominal8 A
Tensión nominal160 V
Tensión de dimensionamiento160 V
Tensión de dimensionamiento (III/2)160 V
Tensión de dimensionamiento (II/2)320 V
Tensión transitoria de dimensionamiento (III/3)2,5 kV
Tensión transitoria de dimensionamiento (III/2)2,5 kV
Tensión transitoria de dimensionamiento (II/2)2,5 kV
Regresar arriba

Capacidad conex.

Tipo de conexiónConexión por resorte push-in
enchufablesí
Sección de conductor rígido0,2 mm² ... 1,5 mm²
Sección de conductor flexible0,2 mm² ... 1,5 mm²
Sección de conductor AWG / kcmil24 ... 16
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico0,14 mm² ... 0,75 mm²
Longitud de pelado10 mm
Regresar arriba

Indicaciones sobre punteras

Pinza de engarzar recomendada1212034 CRIMPFOX 6
Punteras sin collar aislante, según DIN 46228-1Sección: 0,25 mm²; Longitud: 7 mm
Sección: 0,34 mm²; Longitud: 7 mm
Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm
Sección: 0,75 mm²; Longitud: 8 mm ... 10 mm
Sección: 1 mm²; Longitud: 8 mm ... 10 mm
Sección: 1,5 mm²; Longitud: 10 mm
Pinza de engarzar recomendada1212034 CRIMPFOX 6
Punteras con collar aislante, según DIN 46228-4Sección: 0,14 mm²; Longitud: 8 mm
Sección: 0,25 mm²; Longitud: 8 mm ... 10 mm
Sección: 0,34 mm²; Longitud: 8 mm ... 10 mm
Sección: 0,5 mm²; Longitud: 8 mm ... 10 mm
Sección: 0,75 mm²; Longitud: 10 mm
Regresar arriba

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado de fundición maleable
Superficie de metal del punto de embornaje (capa superior)Estaño (4 - 8 µm Sn)
Superficie de metal área de contacto (capa superior)Estaño (4 - 8 µm Sn)
Regresar arriba

Datos del material - carcasa

Color carcasanegro (9005)
AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C
Regresar arriba

Datos del material: elemento de accionamiento

AislamientoPBT
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Regresar arriba

Dimensiones del producto

Esquema de dimensiones
Longitud [ l ]22,32 mm
Anchura [ w ]18,3 mm
Altura [ h ]13,25 mm
Paso3,5 mm
Altura de construcción (altura sin espiga de soldadura)13,25 mm
Media a14 mm
Regresar arriba

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje50
Denominación Unidades de embalajeUnidades
Regresar arriba

Condiciones ambientales

Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Temperatura ambiente (montaje)-5 °C ... 100 °C
Temperatura ambiente (servicio)-40 °C ... 100 °C (en función de la curva derating)
Regresar arriba

Conexión y método de conexión

Comprobación de la conexión de conductoresEl extremo pelado del conductor más grande se puede insertar completamente y sin fuerza excesiva en la abertura del punto de embornaje.
Resultado de la pruebaPrueba aprobada
Comprobación: conectar y soltar varias vecesDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Comprobación de daños en los conductores y de aflojamientoDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Regresar arriba

Ensayo de tracción

Ensayo de tracciónDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Sección de conductor / tipo de conductor / fuerza de tracción0,2 mm² / rígido / > 10 N
0,2 mm² / flexible / > 10 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexible / > 40 N
Regresar arriba

Ensayos mecánicos según las normas

Control visualPrueba aprobada DIN EN 60512-1-1:2003-01
Comprobación de dimensionesPrueba aprobada DIN EN 60512-1-2:2003-01
Resistencia de impresionesPrueba aprobada DIN EN 60068-2-70:1996-07
ResultadoPrueba aprobada
Especificación del ensayoDIN EN 60512-13-2:2006-11
Número de ciclos25
Fuerza al enchufar por polo aprox.3 N
Fuerza al desenchufar por polo aprox.2 N
Polarización y codificaciónPrueba aprobada DIN EN 60512-13-5:2006-11
ResultadoPrueba aprobada
Especificación del ensayoDIN EN 60512-15-1:2009-03
Fuerza de ensayo por polo30 N
Regresar arriba

Líneas de fuga y espacios de aire

Espacios de aire y líneas de fugaDIN EN 60664-1 (VDE 0110-1):2008-01
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)1,5 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)1,5 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)1,5 mm
Valor mínimo de la línea de fuga (III/3)2 mm
Valor mínimo de la línea de fuga (III/2)0,8 mm
Valor mínimo de la línea de fuga (II/2)1,6 mm
Regresar arriba

Ensayos eléctricos: función

Especificación del ensayoDIN EN 60999-1 (VDE 0609-1):2000-12
Regresar arriba

Ciclos de temperatura

Especificación del ensayoDIN EN 60999-1 (VDE 0609-1):2000-12
Corriente de prueba (sección mínima)4 A DC
Corriente de prueba (sección máxima)8 A DC
Ciclos de temperatura192
Regresar arriba

Ensayos mecánicos (A)

Fuerza al enchufar por polo aprox.3 N
Fuerza al desenchufar por polo aprox.2 N
Requisito de imposibilidad de confusión al conectar >20 NPrueba aprobada
Portacontactos utilizado exigencia >20 NPrueba aprobada
Regresar arriba

Comprobaciones de resistencia (B)

Especificación del ensayoDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistencia de contacto R12 mΩ
Ciclos de enchufe25
Resistencia de contacto R22,3 mΩ
Tensión de choque soportable a nivel del mar2,95 kV
Tensión alterna soportable1,39 kV
Resistencia de aislamiento Polos contiguos> 12 TΩ
Regresar arriba

Ensayos climático (D)

Especificación del ensayoDIN EN ISO 6988:1997-03
Esfuerzo por frío-40 °C/2 h
Esfuerzo térmico100 °C/168 h
Fatiga por corrosión0,2 dm3SO2en 300 dm3/40 °C/1 ciclo
Tensión de choque soportable a nivel del mar2,95 kV
Tensión alterna soportable1,39 kV
Regresar arriba

Comprobaciones medioambientales y de resistencia (E)

Especificación del ensayoDIN EN 61984 (VDE 0627):2009-11
Resultado Grado de protección Código IPProtección frente al contacto de los dedos con dedos de prueba IP20
Regresar arriba

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Regresar arriba

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002638
ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Regresar arriba

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Regresar arriba
