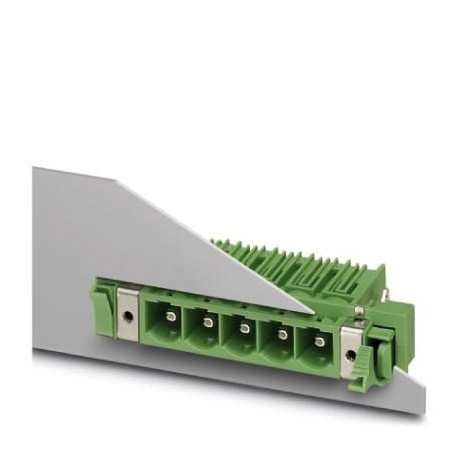

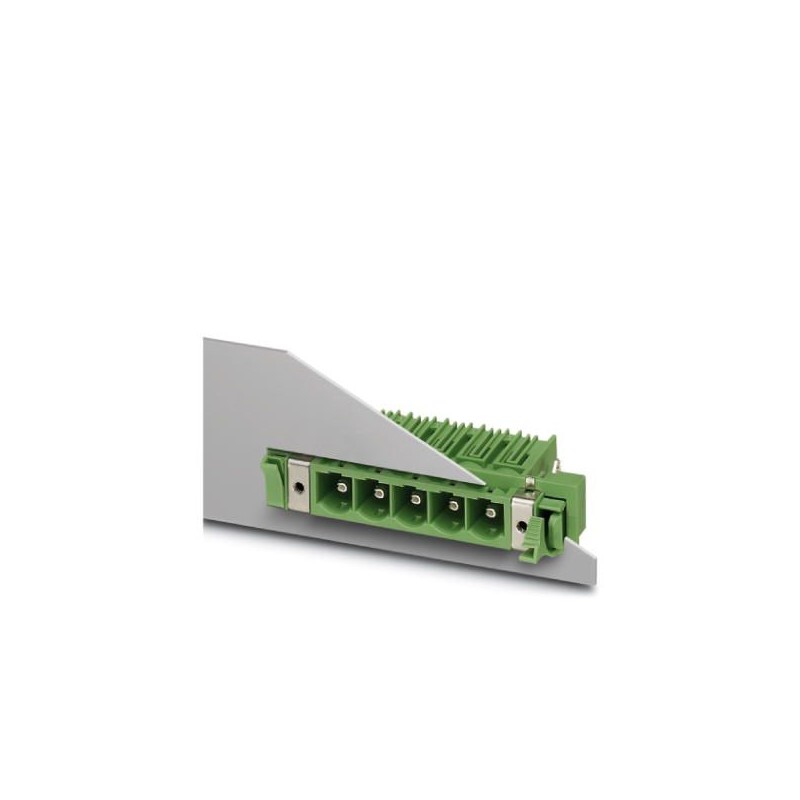

DFK-PC 6-16/ 3-GF-SH-10,16 BK 1703260 PHOENIX CONTACT Carcasa pasamuros, sección nominal: 16 mm2, color: neg..
DFK-PC 6-16/ 3-GF-SH-10,16 BK
1703260
PHOENIX_CONTACT
500
Carcasa pasamuros, sección nominal: 16 mm2, color: negro, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: DFK-PC 6-16/..-GF-SH, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines triple lineal, longitud del pin [P]: 4,1 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Propiedades eléctricas: apantallado, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embal
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1703260 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABEDA - |
| Cantidad de pedido mínima | 500 pcs |
| EAN | 4046356651608 |
| Peso por unidad (sin incluir el embalaje) | 21,405 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Paso | 10,16 mm |
|---|---|
| Media a | 20,32 mm |
| Altura de construcción | 19 mm |
| Longitud de la patilla de soldar | 4,1 mm |
| Dimensiones de patilla | 1 x 1,2 mm |
Generalidades
| Familia de artículos | DFK-PC 6-16/..-GF-SH |
|---|---|
| Tensión de dimensionamiento (III/3) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Color | negro |
| Número de polos | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.7 mm |
| Longitud del pin (EF006825) | 4.1 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
